محل منبع چین
نام تجاری YINGDA
گواهی iso
شماره مدل G652D
مقدار حداقل تعداد سفارش 1 کامپیوتر
قیمت negotiable
جزئیات بسته بندی 1pc / طبل
زمان تحویل 7 روز

برای نمونه و کوپن رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
طول 20 کیلومتر نوع فیبر کورنینگ G652D
اتصال دهنده SC / APC طول 3 میلی متر 1 متر
تعداد فیبر 1 امتیاز اندازه طبل 240 میلی متر (د.) * 114 میلی متر (ساعت)
قطر روکش 125 ± 0.7 ماه وزن خالص 0.8 کیلوگرم در کیلومتر ، 0.05 کیلوگرم در کیلومتر اضافه کنید
برجسته

فیبر برهنه تست OTDR

,

فیبر برهنه مخابراتی OTDR

,

فیبر برهنه G657A OTDR

پیام بگذارید
توضیحات محصول

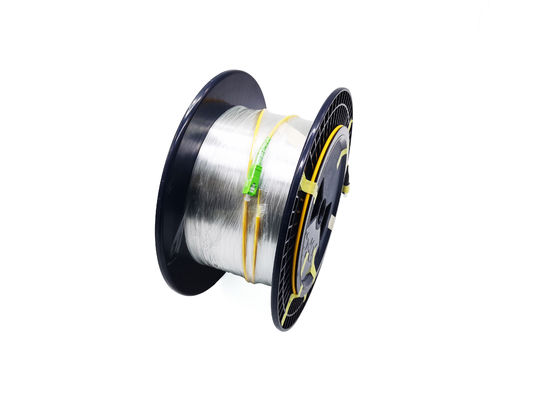

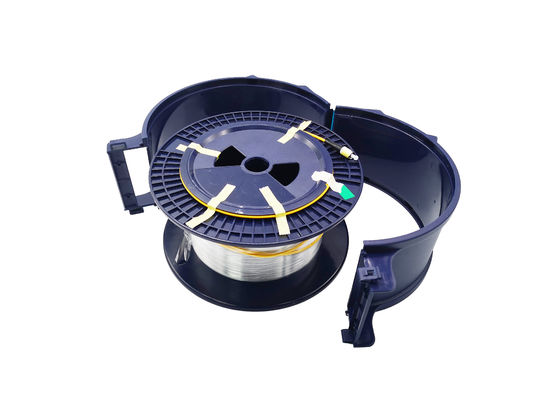

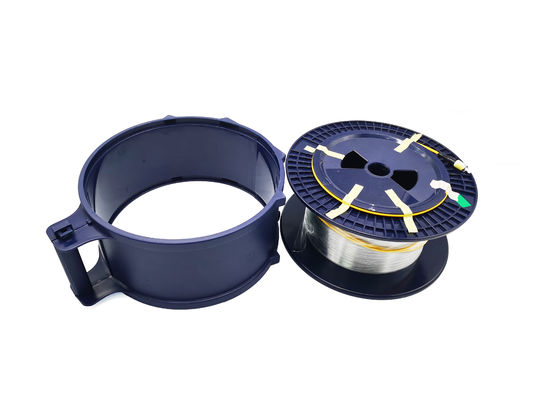

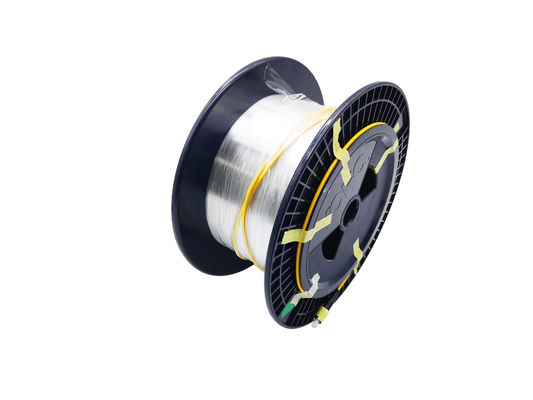

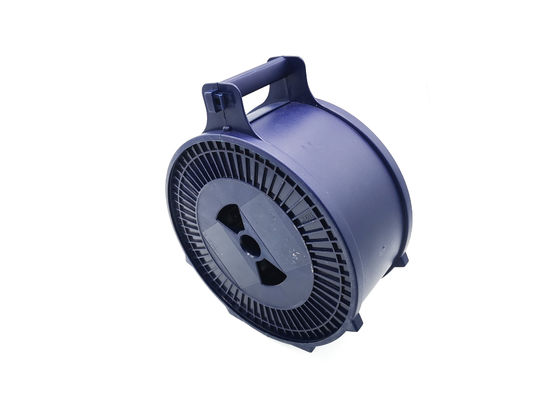

Telecom OTDR Test Bare Fiber G652D G657A 20km با اتصالات SC FC LC 20KM



وقتی برای اندازه گیری فیبر نوری از بازتابنده های حوزه نوری (OTDR) استفاده می شود ، گاهی اوقات کوتاه می شود که پیوند فیبر نوری کوتاه است.هنگام اندازه گیری پیوند کوتاه فیبر نوری ، اغلب مقدار میرایی بزرگتر (xxdb / km) بدست می آید که باعث می شود شاخص میرایی نتواند ارزیابی بهتری به دست آورد.چرا؟



به دلیل اتصال کوتاه فیبر نوری (به طور کلی کمتر از 1 کیلومتر) ، OTDR منحنی را با نوسانات خاصی اندازه گیری کرد ، که بر محاسبه عددی نهایی تأثیر گذاشت.در میان پارامترهای فنی توصیف کننده OTDR ، شاخصی در مورد خطی بودن وجود دارد.شاخص کلی OTDR 0.05db / db است (e600c: 0.05db / db ، n3900a: 0.03db / db).در واقع ، این شاخص دامنه نوسانات منحنی OTDR را توصیف می کند.



بنابراین ، برای فیبر کوتاه ، دقت اندازه گیری OTDR به چالش کشیده می شود.این مشکل همچنین یک مشکل مشترک با قفل OTDR است.بنابراین با چه روش هایی می توانیم این تأثیر را کاهش دهیم؟چگونه می توانیم نتیجه آزمایش بهتری بگیریم؟



1. الیاف کاذب تست 2 کیلومتر را اضافه کنید



با افزایش طول فیبر به دلیل افزودن فیبر کاذب آزمایش 2 کیلومتر ، اثر کاهش می یابد.نتیجه رضایت بخش تری باید در دسترس باشد.



اما به دلیل افزایش طول و ورود خطای آزمون ، این روش دارای خطاهایی است که با روش آزمون آورده شده است.اما به عنوان داده های آزمایشی کیفیت پروژه ، ارزش مرجع قابل توجهی دارد.



2. از دست دادن پیوند را با منبع نور و متر سنج نوری اندازه بگیرید و طول را با OTDR اندازه بگیرید



پیشرفت اندازه گیری تلفات بهبود می یابد زیرا کنتور قدرت نوری با استفاده از منبع نور ، افت پیوند را نزدیک به روش استاندارد اندازه گیری تلفات اندازه گیری می کند.البته ، برای الیاف قطعه ، از دقت دقت بالاتر سطل آشغال قصر نوری برای کاهش خطا استفاده می شود.اندازه گیری طول توسط OTDR بدست آمد.مقدار میرایی طول واحد را می توان با تقسیم مقدار اتلاف بر مقدار طول بدست آورد.



3. منحنی اندازه گیری OTDR فقط به عنوان مرجع استفاده می شود و اندازه گیری OTDR بر رفع موانع پیوند متمرکز است.

در اندازه گیری فیبر کوتاه ، منحنی اندازه گیری OTDR بهتر است به عنوان مبنای کیفی ، به جای مبنای کمی ، به عنوان مرجع استفاده شود.



404 Not Found 0



404 Not Found 1404 Not Found 2

مشخصات فیبر تک حالت

مورد مقدار
قطر حالت (8.6-9.5) 7 0.7 ماه
قطر روکش 125 ± 1um
انحراف از هم مرکز بودن 0.8 um
روکش از گرد بودن .20.2
طول موج کابل نوری را قطع کنید 601260um
از دست دادن ماکروبندینگ 1550nm .30.3dB
(شعاع 37.5 میلی متر 100 چرخش) 16xx1نانومتر .30.3dB
استرس غربالگری 0.69GPa
طول موج پراکندگی ص 1300nm≤λ ≤1324nm
شیب پراکندگی صفر s .00.093ps / um
ضریب پراکندگی حالت قطبش الیاف بدون فراخوان xxxps (کیلومتر)1/2
تعداد میرایی کابل نوری 1300nm≤0.3dB / km .20.28dB / km
بله سالانه - xx دسی بل / کیلومتر
16xx1نانومتر - .20.28dB / کیلومتر
ضریب پراکندگی حالت قطبش کابل نوری بخشهای فیبر نوری M -20
Q -0.01٪
PMD-≤0.5ps / (km)1/2



امکانات

  • OTDR + ترکیب فیبر برهنه
  • رابط سفارشی: SC FC LC ST E2000 MU DIN D4 FDDI SMA ، و غیره
  • دیسک فیبر برهنه الیاف دو خط
  • سرعت انتقال بالا ، از دست دادن فیبر کم ، توانایی ضد تداخل قوی ، انتخاب مواد پیشرفته ، عمر طولانی
  • فیبر نوری می تواند باند پهن باند پرسرعت 10 مگابیت بر ثانیه ، 100 مگابیت بر ثانیه ، 1000 مگابیت بر ثانیه را حمل کند
  • مواد غیر فلزی به عنوان قطع هدایت فیبر نوری استفاده می شود و تداخل الکترومغناطیسی دریافت نمی شود
  • در خط ارتباطی می توان تعداد ایستگاه های رله را کاهش داد و کیفیت ارتباط را بهبود بخشید
  • هر الیاف خالی کاملاً آزمایش شده است و همه داده ها قبل از خارج شدن از انبار مطابق با استاندارد هستند
