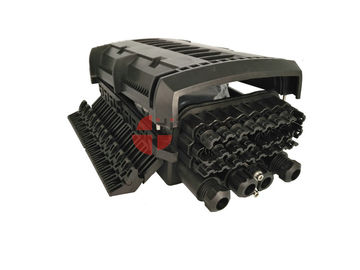

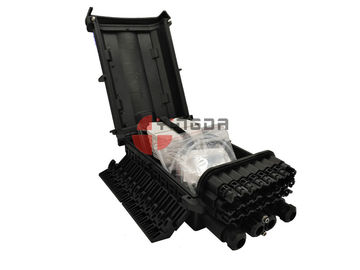

24 پورت 96 هسته PP قطره کابل IP68 دیوار متصل فیبر نوری اتصالات صندوق بسته شدن درون خطی
برای نمونه و کوپن رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xماده | ص | ابعاد | 380 * 245 * 155 میلیمتر |
---|---|---|---|
حداکثر ظرفیت | 144 امتیاز | حداکثر سینی اسپلیسی | 6pcs، 24fiber / سینی |
رنگ | سیاه | ویژگی های | پورت Uncut برای کابل فیدر |
قطر کابل | 10 ~ 17.5mm | نوع مهر و موم | دست و پنجه نرم و پیچ |
کاربرد | قطب FTTH یا سوار دیواری | ||
برجسته | فیبر نوری جعبه اتصال فیبر نوری جعبه اتصال جعبه,fiber optic cable junction box |
24 پورت 96 هسته PP قطره کابل IP68 دیوار متصل فیبر نوری اتصالات صندوق بسته شدن درون خطی

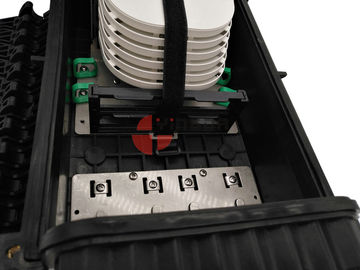

FDB0224F برای مهر و موم بدون پیچ و باند طراحی شده است. اندازه جمع و جور و پوشش تلنگر به راحتی عمل می کند و همچنین عملکرد کامل. سینی های اسپلیس با یک لولا در یک طرف متصل می شوند، که باعث می شود عملیات در هر سینی ساده تر شود. شما می توانید هر سینی را خارج کنید، پس از اتصال، سپس آن را در بستن تعمیر. این طراحی شده است تا از آسیب عملیات جلوگیری شود.
مشخصات
ابعاد (میلی متر) | 380 * 245 * 155 | حداکثر ظرفیت (فیبر تک) | 72/144 امتیاز |
وزن (کیلوگرم) | 4.5 ~ 5 | نوع مهر و موم | مکانیکی |
پورت های کابل | 1 کابل ورودی کابل برای قطع کابل از قطر 10 ~ 17.5mm. 2 خروجی کابل خروجی برای قطر کابل از 8 ~ 17.5mm. 24 خروجی کابل خروجی برای قطر کابل کمتر از 4mm. | ظرفیت سینی اسپلیس تنها (فیبر تک) | 12/24 |
مقدار سینی شکاف | 6pcs | ماده | PP |
3. ساختار

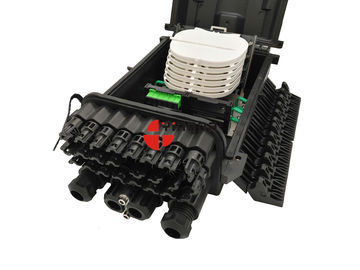

3.1 بسته شدن و لوازم جانبی (تصویر 1)
تصویر 1
فهرست قطعات
کیت اصلی
S / N | شرح | مقدار | توجه داشته باشید |
1 | سرما | 1 | 337 (L) × 242 (W) × 63 (H) mm. |
2 | پایه | 1 | |
3 | حلقه آب بندی | 1 | مهر و موم جعبه |
4 | 8202 مهر و موم قطعات | 16 | پورت های کابل آب بندی |
5 | سینی شکافتن | 4 | برای کشیدن و ذخیره سازی کابل |
6 | پوشش سینی شکافتن | 1 | |
7 | پیوند سینی باند | 1 | رفع چندین سینی اسپلیت |
8 | پیچ اتصال دهنده | 2 | رفع درب و پوشش بستن |
9 | دست و پنجه نرم | 4 | رفع درب و پوشش بستن |
10 | آجیل تنگ | 16 | پورت های کابل کشی نرم |
11 | ابزار تنگ | 1 | مخصوص آجیل های تنگ |
12 | پنل تنظیم کننده کابل | 1 | تعمیر بدون کابل برش |
13 | پانل نصب آداپتور | 4 | پانل آداپتور برای 6 آداپتور Simx ساده SC |
14 | براکت سینی شکاف | 1 | 6 سینی اسپلیت را نصب کنید |
15 | بستن پوشش بالا | 1 | محدود کردن پوشش بالا |
16 | آجیل پلاستیکی | 2 | کابل رفع |
امکانات
1 پورت قطع، 2 پورت دور، 24 پیک پورت قطره کابل، مناسب برای فیبر به کابل توزیع کابل و تقسیم و termiation.
هر جعبه ای با سینی قابل حمل 6 پاکت پی سی و 24 پیکسل آداپتور SC و ورق فلزی برای رفع و رفع کابل.
جعبه قوی است، دست و پنجه نرم طراحی منحصر به فرد، پلاستیک مهندسی قوی است، در داخل نیز گیره کابل.
تمام قطعات فلزی از فولاد ضد زنگ است، مناسب برای کاربرد در فضای باز، اگر شما نیاز به ورق کوچک، می توانید انجام دهید.
سینی اسپلیس می تواند حداکثر همجوشی باشد. 12cores، فیبر 24cores دوقلو؛ همچنین می تواند حداکثر 1x، 1x4، 1x8 فیبر نوری PLC splitter tube در شیار. این دقیقا همان اندازه لوله فولادی است.
قطعات استاندارد
S / N | شرح | مقدار | توجه داشته باشید |
17 | کیت نصب دیوار | 1 | برای نصب دیوار |
18 | پیچ لنگر گسترش | 2 | قطعات کیت نصب دیواری |
19 | پیچ شش گوش | 2 | قطعات کیت نصب دیواری |
20 | کراوات نایلون (3 * 120mm) | 12 | کابل رفع |
21 | آستین فیوژن (Φ1.0 * 60mm) | با توجه به هسته فیبر. | اتصالات کابل |
22 | 0.2 میلی متر لوله کویل | 1 | از فیبر محافظت کنید |
23 | نوار عایق | 1 | تسویه حساب |
24 | 0.5 میلی متر لوله EVA | 1 | محافظت از فیبر |
25 | خشک کن | 1 | |
26 | آچار شش ضلعی داخلی M6 | 1 | ابزار برای باز کردن جعبه |
27 | 14 # grommet | 2 | برای دیود کابل از 12-17.5 میلی متر |
28 | 41 # grommet | 2 | برای دیود کابل از 8-12 میلیمتر |
29 | پلاگین پلاگین | 4 | بند بند کابل را مهر و موم کنید |
30 | حکاکی آهن | 1 | ابزار |
قطعات اختیاری
S / N | شرح | مقدار | توجه داشته باشید |
25 | کیت نصب پله | 1 | برای نصب قطب |
26 | شیر فلکه | 1 | تست عملکرد آب بندی |
