محفظه منهول هوایی مدفون ABS درون خطی فیبر نوری 144 هسته ای 2 در 2 بیرونی
برای نمونه و کوپن رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xمواد | بسته شدن داخلی ABS | بعد، ابعاد، اندازه | 470x180x125 میلی متر |
---|---|---|---|
حداکثر ظرفیت | جعبه فیبر نوری تک 144 هسته ای | پورت های کابل | بسته شدن اسپلایس 2 در 2 بیرون |
قطر کابل | max. حداکثر φ22mm φ22 میلی متر | مقدار سینی | سینی اتصال 24 هسته ای 6 عدد |
وزن خالص | 2.5 کیلوگرم | دمای کاری | -40 تا +70 درجه سانتیگراد |
کاربرد | هوای IP68 فضای باز، زیرزمینی، مجرای، مدفون | ||
برجسته | بسته شدن فیبر نوری داخلی ABS,بسته شدن فیبر نوری فیبر نوری 2 در بیرون,بسته شدن اتصال فیبر نوری هوایی مدفون |

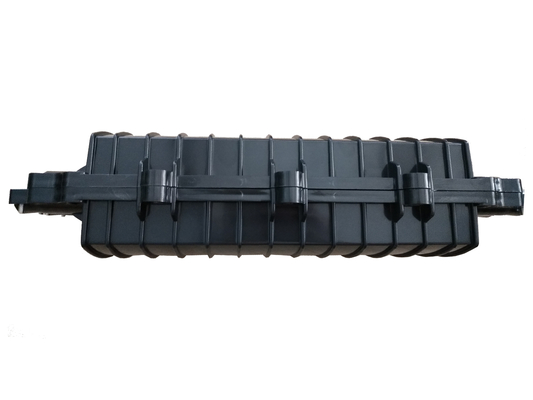

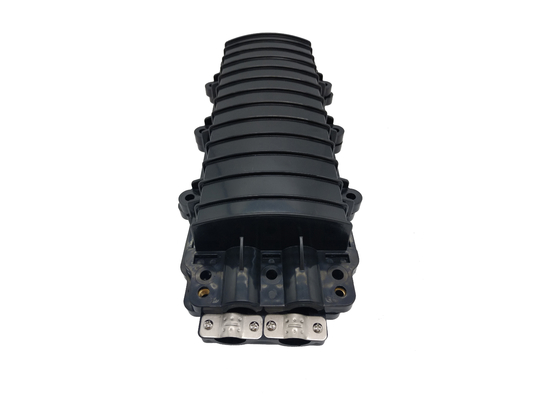

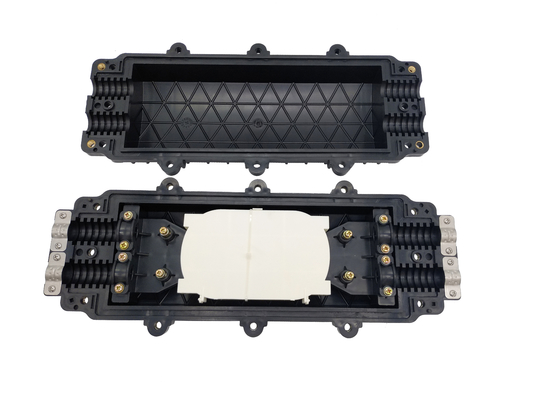

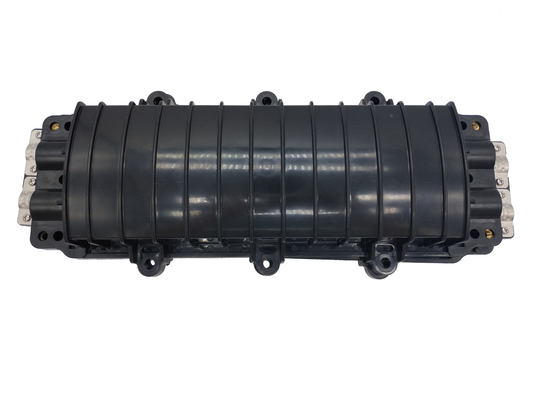

144 هسته 2 در 2 بیرونی درون خطی فیبر نوری افقی بسته شدن درب منهول هوایی مدفون
این محصول برای مدل های مختلف کابل های نوری با ساختارهای مختلف در داخل φ22 میلی متر اتصال مستقیم و انشعاب سربار/ هوایی، خط لوله، دفن مستقیم و چاه گذاری مناسب است و همچنین برای اتصال کلیه کابل های پلاستیکی تلفن محلی مناسب است.
محفظه اتصال فیبر نوری Features
- تمام شاخص های عملکرد محصول مطابق با الزامات استاندارد ملی YD / t814-2004 است
- جعبه بیرونی از پلاستیک مهندسی با استحکام بالا (ABS) وارداتی ساخته شده و با عامل ضد پیری برای قالب گیری تزریقی با فشار بالا اضافه شده است.بیضی شکل قوس، وزن سبک، استحکام مکانیکی بالا، مقاومت در برابر خوردگی قوی، مقاومت در برابر صاعقه، عمر طولانی و غیره.
- اجزای فلزی و اتصال دهنده های خارج از بدنه جعبه از فولاد ضد زنگ ساخته شده اند و به راحتی می توان از آنها در محیط های مختلف استفاده مجدد کرد.
- جعبه بیرونی و ورودی کابل با نوارهای لاستیکی خود چسب (غیر ولکانیزه) مهر و موم شده است، عملکرد آب بندی قابل اعتماد و آسان برای باز کردن، استفاده و نگهداری مکرر
- 3 نوع منحصر به فرد حلقه کابل (O-ring) (φ 12.5 میلی متر، φ 17 میلی متر، φ 20 میلی متر) کاربر را قادر می سازد تا مطابق با قطر خارجی واقعی کابل نوری به طور انعطاف پذیر انتخاب کند و به طور موثر قابلیت اطمینان و عملی بودن آب بندی کابل را افزایش دهد. ورودی جعبه اتصال.
- سینی های اتصال فیبر ساختار روی جعبه و دستگاه اتصال زمین عایق مستقل، پیکربندی ظرفیت و گسترش فیبر و اتصال زمین را انعطاف پذیر، راحت و ایمن می کند.
- دستگاه ثابت کابل نوری ثانویه منحصر به فرد، نصب کابل نوری را محکم تر و راحت تر می کند
را
مشخصات جعبه فیبر نوری
مدل | GJS(04)3Y |
ابعاد (L*W*H) | 465*180*120mm |
حداکثر ظرفیت | الیاف دسته ای 144 هسته ای |
ظرفیت هر سینی | 24 هسته ای |
حداکثر تعداد سینی | 6 عدد |
پورت های کابل | 2 در 2 بیرون |
قطر کابل | φ22 میلی متر |
وزن خالص | 2.5 کیلوگرم |
مواد | ABS |
شعاع انحنای فیبر نوری | ≥ 40 میلی متر |
از دست دادن اضافی فیبر نوری | ≤ 0.01dB |
طول فیبر نوری رزرو شده | ≥ 1.6 متر |
محدوده دما | - 40 ℃ ~ + 70 ℃ |
مقاومت در برابر فشار جانبی | ≥ 2000 نیوتن / 10 سانتی متر |
مقاومت در برابر ضربه | ≥ 20 نانومتر |
------------------------------------------------- ------------------------------------------------- ---------------------------------------------
------------------------------------------------- ------------------------------------------------- ---------------------------------------------
------------------------------------------------- ------------------------------------------------- ---------------------------------------------
------------------------------------------------- ------------------------------------------------- ---------------------------------------------
لوازم جانبی استاندارد بسته شدن اتصال فیبر نوری
بدنه اصلی | 1 مجموعه |
سینی های اسپلایس | 1-6 عدد (پیکربندی شده در صورت نیاز) |
لوله های محافظ در برابر حرارت | 1-12 کیسه (پیکربندی شده در صورت لزوم) (شامل لوله های محافظ در برابر حرارت، علامت شماره، نایلون، کاغذ ماسه و غیره) |
پکیج استیل ضد زنگ | 1 کیسه (پیچ و مهره M5*30 2 مجموعه، 2 قلاب، Φ 8 لنت مسطح، 12 عدد پیچ M8 × 12 35 پیچ فولادی ضد زنگ، 8 قطعه M5 × 20 پیچ و مهره استنلس استیل، 4 قطعه قطعات پرس کابل فولادی ضد زنگ، قطعات پرس کابل از جنس استنلس استیل 4 قطعه، 1 تکه پیچ و مهره از جنس استنلس استیل) |
بسته لوازم جانبی پلاستیکی | 1 کیسه (شامل 2 شاخه، 8 قطعه از حلقه های کابل Φ 12.5، Φ 17 |
نوار چسب | 1 رول |
درزگیر (بسته بندی نواری + بسته بندی رول) | هر کدام 1 جعبه |
جعبه اتصال فیبر نوری نکات کلیدی عملکرد
- حلقه کابل مناسب برای قطر خارجی کابل نوری را انتخاب کنید تا به کابل نوری نفوذ کند، کابل نوری را جدا کنید، غلاف بیرونی، غلاف داخلی و لوله شل را بردارید، خمیر پرکننده روغن را در کابل تمیز کرده و بردارید و خارج کنید. طول فیبر نوری 1.1 ~ 1.6 متر و هسته فولادی 30 تا 50 میلی متر.
- گیره کابل را ثابت کنید، کابل نوری را ثابت کنید و کابل نوری را برای تقویت هسته فولادی ثابت کنید.اگر قطر کمتر از 10 میلی متر باشد، قسمت ثابت کابل نوری باید با نوار لاستیکی خود چسب پیچیده شود تا قطر قبل از تثبیت به 12 میلی متر برسد.
- فیبر نوری به دیسک جوش وارد می شود و لوله قابل انقباض حرارتی و لوله ذوب حرارتی روی هر یک از فیبرهای نوری که قرار است متصل شوند، قرار می گیرند.پس از جوشکاری فیبر نوری، سینک حرارتی و لوله ذوب حرارتی را حرکت دهید و سنبه تقویت کننده فولاد ضد زنگ (یا کوارتز) را بپوشانید تا نقطه همجوشی فیبر نوری در مرکز لوله محافظ فیبر نوری ایجاد شود.لوله محافظ را به طور مناسب گرم کنید تا فیبر نوری و لوله محافظ را به یکی تبدیل کنید، و مفصل فیبر نوری محافظت شده در شیار فیبر بسته می شود (24 هسته فیبر نوری را می توان روی هر دیسک جوش توزیع کرد)
- فیبرهای نوری باقیمانده را به طور یکنواخت در دیسک جوش فیبر نوری قرار دهید و فیبرهای نوری سیم پیچ شده را با اتصالات نایلونی تراز و قرار دهید.دیسک جوش به طور کلی از پایین به بالا استفاده می شود.پس از اتصال تمام فیبرهای نوری، لایه بالایی دیسک جوش را بپوشانید و آن را ثابت کنید.
- سیم اتصال زمین را با توجه به الزامات طراحی مهندسی تعیین کنید و از آن استفاده کنید.
- کابل نوری را در اطراف محل مربوط به ورودی کابل پوسته جعبه کانکتور بپیچید، نوارهای آب بندی را در شیارهای آب بندی در دو طرف لبه پوسته جعبه کانکتور قرار دهید، دو پوسته را ببندید و پیچ های فولادی ضد زنگ را فشار دهید.تنش پیچ ها باید متقارن و یکنواخت باشد تا زمانی که همه پیچ ها سفت شوند.
- با توجه به الزامات تخمگذار، آویز را برای تخمگذار خود تعیین و تعمیر کنید.
