جزئیات محصول:
پرداخت:
|
مواد: | پلاستیک | رنگ خانه: | سبز |
---|---|---|---|
نوع فیبر: | حالت تک | پشت جلد: | سیاه |
گم شدن درج: | <0.3dB | برگشت ضرر: | > 45db |
بسته: | کیسه و جعبه پلاستیکی | طول کل: | 53 میلی متر |
مواد شیار V: | سرامیک | طول عمر: | 500 بار |
برجسته: | mechanical splicer,FTTH connector |

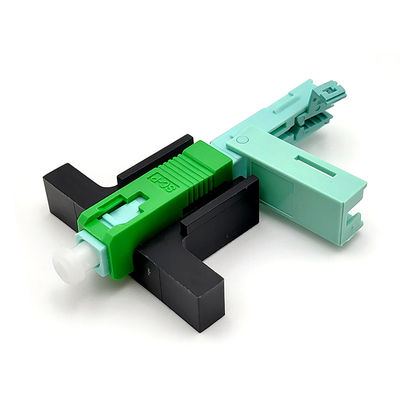

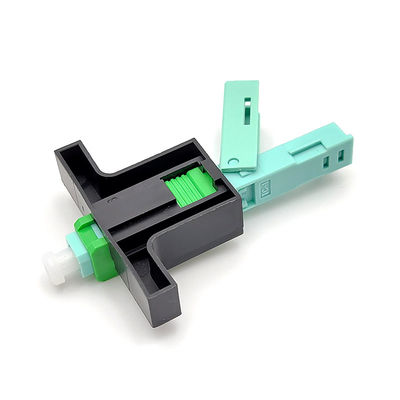

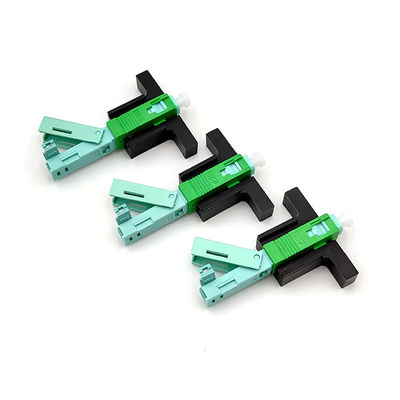

5G 0.2dB سرامیک C-Groove فیبر نوری خاتمه یافته میدان قابل نصب SC APC اتصال 2 * 3 میلی متر قطره کابل
فروش نقطه:
1.SC / APC ، نوع پوشش ، طول کلی 53 میلی متر
2. به 2mm * 3mm اعمال کنید فیبرکابل افتادن
3. ساختار شیار C سرامیکی پلاستیکی یا فلزی نیست ، عملکرد خوب آب بندی ، بازدارنده شعله
4. افت درج: میانگین .20.2dB ، MAX≤0.4dB
5. بازده بازگشت: d50dB
6. بدون نیاز به اپوکسی یا صیقلی ، قابل نصب در میدان ، فیبر تعبیه شده در کارخانه
شرح
اتصال دهنده سریع فیبر نوری SC / APC برای FTTH طراحی شده است نسل جدیدی از اتصال فیبر است
در مونتاژ استفاده می شود.این می تواند از نوع Open Flow و نوع Pre-cast محصولات نوری و
مشخصات مکانیکی با اتصال فیبر نوری استاندارد مطابقت دارد.
این برای کیفیت بالا و بهره وری بالا برای نصب ساختار موقعیت چین طراحی شده است
یک طراحی منحصر به فرد است و نیازی به چسباندن ، پرداخت و نه مواد مصرفی ندارد.پذیرش فیبر
ساختار از پیش نصب شده و مناسب برای نصب در زمینه.
مشخصات
تایپ کنید |
مولفه های |
از دست دادن درج |
3 0.3dB (1310nm و 1550nm) |
برگشت ضرر |
45 -45dB |
استحکام فیبر برهنه |
> 5N |
استحکام روکش |
> 10N |
تنش |
> 50N |
دوام مکانیکی (500 بار) |
IL ≤ 0.2dB و RL d 5dB |
دمای کار |
5 درجه سانتیگراد تا 70+ درجه سانتیگراد |
کاربرد
امکانات
اطلاعات بسته:

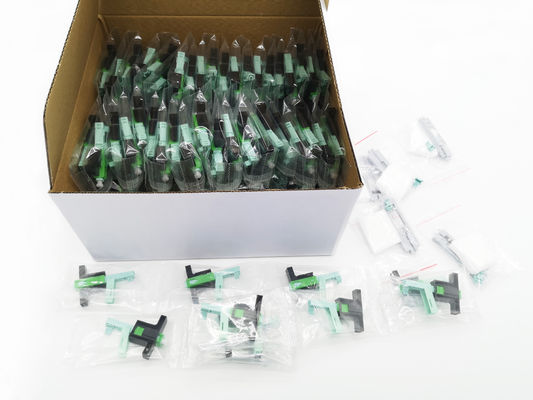

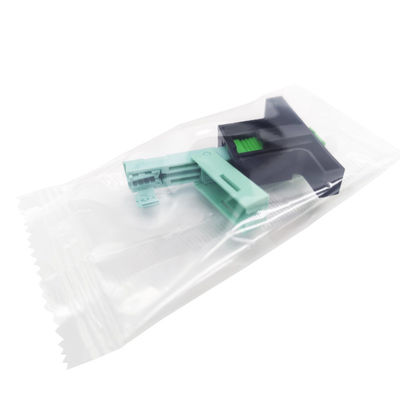

1 عدد / کیسه پلاستیکی ، 100 عدد / جعبه داخلی ، 10 عدد جعبه داخلی / جعبه کارتن
مشخصات کالا:
کتابچه راهنمای کاربر انگلیسی: جعبه داخلی 1 عدد / 100 عدد
چگونه از کانکتورهای سریع استفاده کنیم؟
فیبر را پردازش کنید
1. کابل قطره را تا 50-60 میلیمتر درون استریپر قرار دهید و لایه استحکام کابل را بردارید
2. کابل برداشته شده را به گیره فشار دهید ، 4 نقطه برای قفل کردن فیبر وجود دارد
3. لایه روکش کابل را با قرار دادن برش دهنده الیاف طولی وارد کنید تا پوشش الیاف را از بین ببرید.یا از گیره الیافی مرتب کننده میلر استفاده کنید.
4. در صورت تأیید فیبر را با خم شدن در جهت 60 درجه به سمت راست بررسی کنید
5. الیاف را با پارچه الکلی با 0 درجه دستمال و 90 درجه دوباره تمیز کنید
6. گیره را در ثابت کننده طول قرار دهید تا پیکان به سمت بالا باشد ، و تا انتها فشار دهید
7. روی شکاف برش دهنده فیبر صاف بگذارید ، تا انتها مرتب شده و سپس فیبر را ببرید
8. سرانجام طول فیبر: 19.4 میلی متر و 29.4 0.1 میلی متر خواهد بود ، به تصویر مراجعه کنید
مونتاژ
قفل سیاه را بررسی کنید
فیبر را بهمراه ورودی V تا خم شدن الیاف وارد کنید ، اما بالاتر از 1 میلی متر از ورودی V نیست
محفظه ، پوشش و جیک را در یک سطح نگه دارید ، سوییچ را بردارید.
جدا کردن
سوئیچ کمکی را جمع کنید ، روی کلید سمت راست قرار بگیرید
فیبر را باز کنید
از محدب منحصر به فرد برای باز کردن پوشش استفاده کنید ، پوسته را باز کنید
برای بیرون آوردن فیبر ، 15 درجه بالا ببرید
