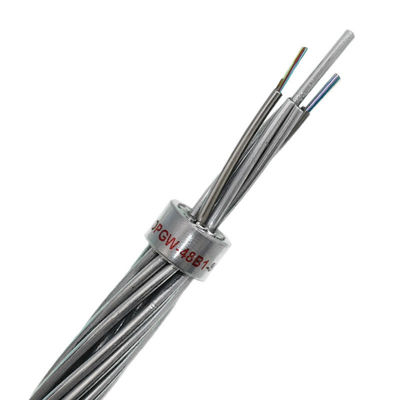

کابل فیبر نوری سربار کامپوزیت OPGW 48/96 Cores Single Mode

کابل نوری سربار کامپوزیت فیبر نوری OPGW 48 Core 96 Cores

کابل نوری کامپوزیت فیبر نوری OPGW یک سیم زمین بالای سر حاوی فیبرهای نوری است که در سیم زمین خط انتقال فشار قوی بالای سر قرار می گیرد تا شبکه ارتباطی فیبر نوری در خط انتقال را تشکیل دهد.دارای عملکرد دوگانه سیم زمینی و ارتباطات نوری است که عمدتاً برای خطوط ارتباطی سیستم های انتقال ولتاژ 110KV، 220KV، 500KV، 750KV استفاده می شود.همچنین می توان از آن برای جایگزینی سیم زمین موجود سیستم انتقال ولتاژ بالا بالای سر قدیمی، افزودن خطوط ارتباطی نوری، انتقال جریان اتصال کوتاه و ایجاد حفاظت در برابر صاعقه استفاده کرد.

به دلیل بسته بندی سیم فلزی، کابل های نوری OPGW قابل اعتماد، پایدار و محکم هستند.با توجه به ترکیب سیم های زمینی و کابل های نوری، در مقایسه با سایر روش های کابل نوری، نه تنها دوره ساخت را کوتاه می کند، بلکه در هزینه های ساخت نیز صرفه جویی می کند.در عین حال، کابل های نوری OPGW را می توان با ساختارهای ویژه با توجه به نیاز کاربر سفارشی کرد.

ویژگی های کابل OPGW

• با اتخاذ فناوری پیشرفته تولید فولاد ضد زنگ، لوله ها با ترکیبات مسدود کننده آب پر می شوند.
• جریان اتصال کوتاه تداخل متقابل کمی بین شبکه برق و شبکه ارتباطی دارد.
• طول اضافی فیبر نوری و گام پیچ خورده هسته کابل تضمین می کند که کابل نوری در طول حداکثر کشش عملیاتی تحت فشار قرار نگیرد.
• ساختار فشرده با استحکام کششی بالا؛
• مشابه مشخصات سیم زمین معمولی، نصب آن بسیار راحت است و می تواند مستقیماً سیم زمین اصلی را جایگزین کند.
• به طور کلی برای خطوط با ولتاژ بالا بیش از 110 کیلو ولت، با دهانه بزرگ (بالاتر از 250M) استفاده می شود.
• آسان برای نگهداری، آسان برای حل مشکلات عبور خط، و می تواند نیازهای خطوط بزرگ را برآورده سازد.
• لایه بیرونی کابل نوری یک ساختار فولادی با روکش آلومینیومی است که تاثیری بر خوردگی و تخریب ولتاژ بالا ندارد.
• در طول ساخت کابل های نوری، قطع برق ضروری است که منجر به تلفات قابل توجهی می شود.کابل های نوری OPGW مورد استفاده عموماً برای خطوط جدید استفاده می شود.
• هر چه جریان اتصال کوتاه بزرگتر باشد، استفاده از هادی های خوب به عنوان زره بیشتر ضروری است که به همین ترتیب استحکام کششی را کاهش می دهد.اما زمانی که مقاومت کششی ثابت است، برای افزایش ظرفیت جریان اتصال کوتاه، تنها راه افزایش سطح مقطع فلزی است که منجر به افزایش قطر کابل و وزن کابل و استحکام برج خط می شود. باید به همان نسبت افزایش یابد.

پارامترهای فنی کابل فیبر نوری

مزایای OPGW

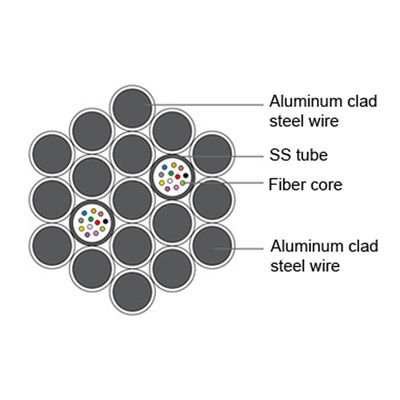

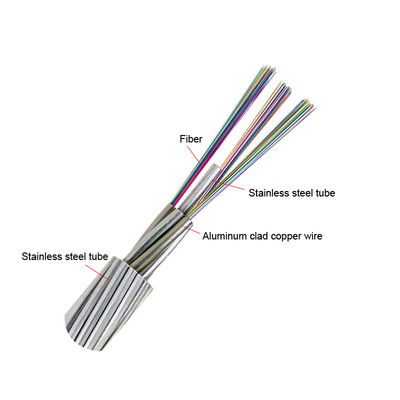

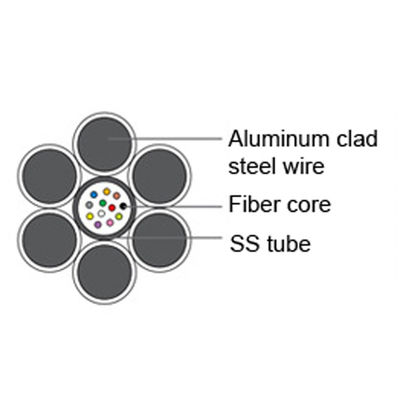

1. خط لوله فولادی ضد زنگ: 2. هسته فیبر محافظ مس با پوشش آلومینیومی،

مقاومت غیر الکتریکی برتر، با خواص مکانیکی خوب در کشش

عملکرد ضد خوردگی و پیری و فشرده سازی آسان نیست

3. سیم زمینی کامپوزیت و نوری 4. خمیر فیبر وارداتی نیروی اصطکاک را کاهش می دهد.

کابل به عنوان سیم محافظ در برابر صاعقه برای انتقال بر روی فیبر و طول عمر آن را افزایش می دهد

خطوطی برای جلوگیری از خرابی های ارتباطی

5. هسته فیبر درجه A، تلفات کم، سرعت سریع، 6. آزمایش دقیق، OTDR به خوبی میرایی را تشخیص می دهد

و انتقال پایدار هر خط فیبر نوری.
