پایه دیواری 48 هسته ای IP68 FTTH Mini Dome فیبر نوری با اتصال حرارتی بسته شدن آب بندی
برای نمونه و کوپن رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| شکل | گنبد عمودی | حداکثر ظرفیت | الیاف دسته ای 48 هسته ای |
|---|---|---|---|
| پورت کابل | 1 پورت بیضی + 3 پورت گرد | قطر کابل | Φ8mm～Φ16mm |
| مواد | کامپیوتر | تعداد سینی اتصال | حداکثر 4 عدد |
| بعد بسته شدن | 288*178 میلی متر | وزن | 2.0 کیلوگرم |
| تعداد کارتن | 10 عدد | اندازه کارتن | 80*43*35 میلی متر |
| روش آب بندی | لوله قابل آبپاشی حرارتی | کلاس ضد آب | IP68 |
| برجسته | fiber optic joint closure,outdoor splice box,outdoor splice box |
||
توضیحات محصول

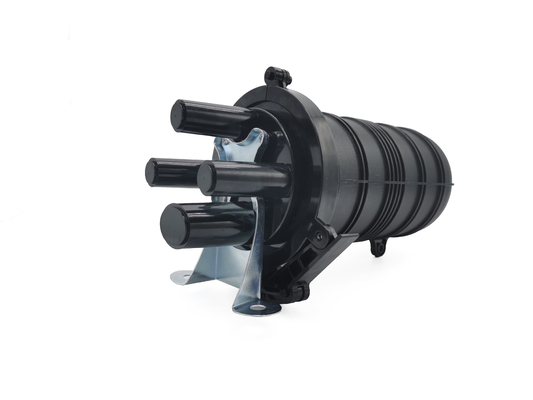

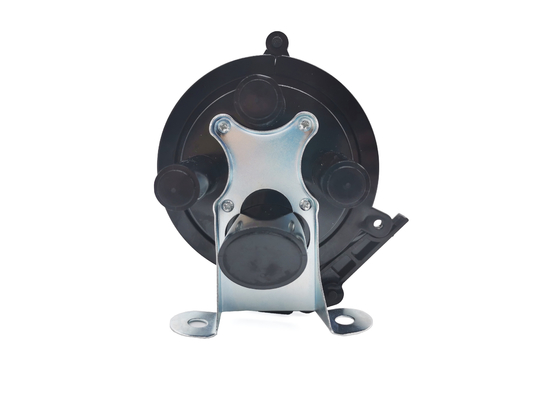

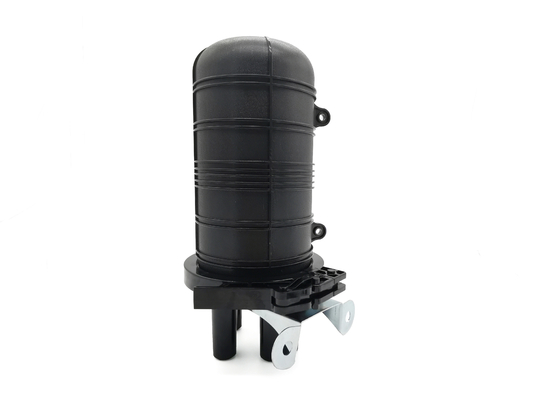

پایه دیواری 48 هسته ای IP68 FTTH Mini Dome فیبر نوری با اتصال حرارتی بسته شدن هیت شرینک
این کتابچه راهنمای نصب برای بسته شدن اتصال فیبر نوری (که از این پس به اختصار FOSC نامیده می شود)، به عنوان راهنمای نصب صحیح مناسب است.
ویژگی های FTTH Mini Closure
- ساخته شده از پلاستیک مهندسی با کیفیت بالا، استحکام خوب
- سبد ذخیره فیبر در پشت
- راه آب بندی کابل ها: پورت کابل آب بندی هیت شینک
- گارانتی کیفیت: 2 سال
- طول عمر: بیش از 25 سال
- رتبه IP IP68 است
مشخصات جعبه مشترک فیبر نوری
|
ابعاد بیرونی (ارتفاع x قطر) |
288mm×178mm |
|
وزن (به استثنای جعبه بیرونی) |
1800-1910 گرم |
|
تعداد پورت های ورودی/خروجی |
4 عدد |
|
قطر کابل فیبر |
Φ8mm～Φ16mm |
|
ظرفیت FOSC |
دسته ای: 4-48 (هسته ها) |
|
اندازه پوشش FOSC |
ارتفاع x قطر: 208mm x 132mm |
|
ظرفیت سینی اتصال فیبر نوری (FOST). |
Bunchy: 4،6،8،12، (هسته) |
|
سینی نگهدارنده فیبر |
1 کامپیوتر |

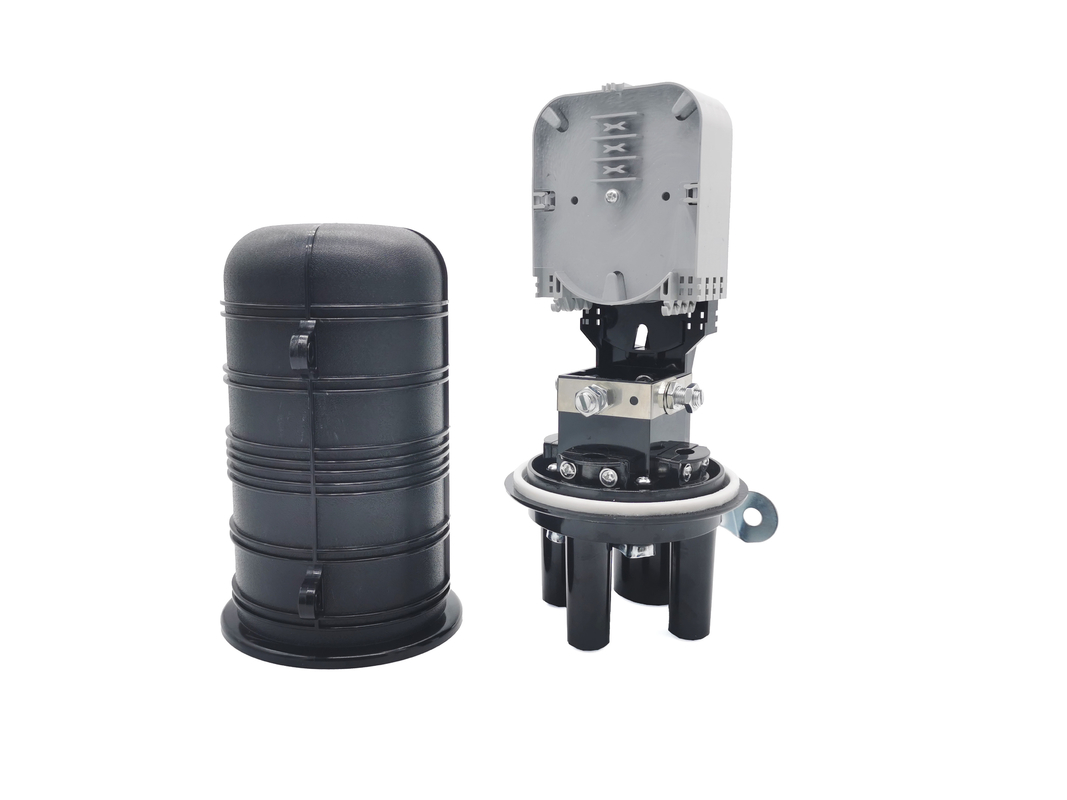

درب اسپلایس کاملاً با گیره قفل خودکار و حلقه ضد آب IP68 بسته می شود که هر پورت کابل داخلی با پیچ ها و وسایل فلزی است.
------------------------------------------------ ------------------------------------------------ ------------------------------------------------ -

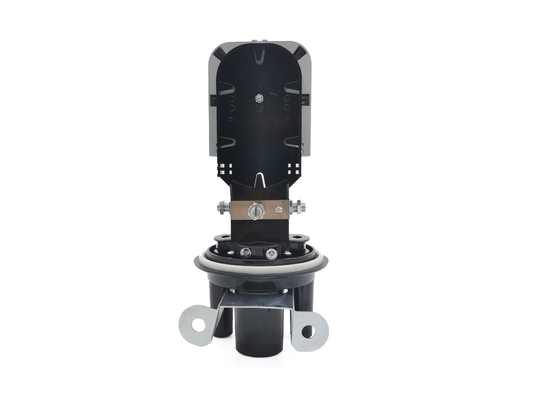

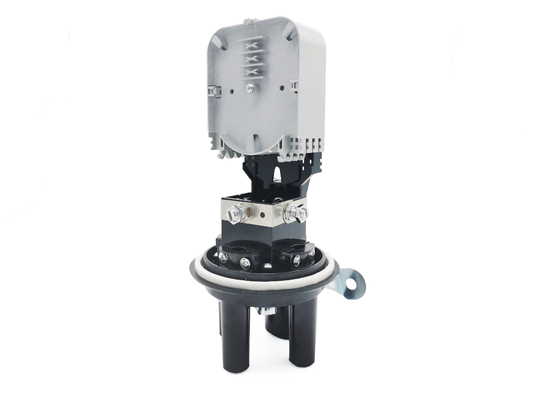

حداکثر4 عدد سینی اسپلایس را نگه دارید، هر سینی 6 الیاف / لایه، فیبر دوگانه 12 هسته، حداکثر 48 هسته در مجموع.سینی نگهدارنده فیبر پشتی با پیچ و ناحیه مدیریت بزرگ در پایین ثابت می شود.
------------------------------------------------ ------------------------------------------------ ------------------------------------------------ --
------------------------------------------------ ------------------------------------------------ ------------------------------------------------ --
کاربرد جعبه اتصال فیبر نوری:هوایی، زیرزمینی، خط لوله، سوراخ دستی، پایه دیواری، پایه پایه.
لیست لوازم جانبی جعبه اتصال فیبر:
|
خیر |
مورد |
استفاده |
|
1 |
قابلیت انقباض حرارتی آستین محافظ |
محافظت از اتصالات فیبر |
|
2 |
کراوات نایلونی |
تثبیت فیبر با پوشش محافظ |
|
3 |
سیم ارت |
عبور دادن بین دستگاه های ارتینگ |
|
4 |
پارچه ساینده |
خراش دادن کابل های فیبر |
|
5 |
کاغذ لیبلینگ |
الیاف برچسب زدن |
|
6 |
آچار مخصوص |
نصب و سفت کردن مهره هسته و مهره تقویت شده (پلاستیکی) لوله ورودی/خروجی |
|
7 |
کاغذ اندازه گیری |
برای اندازه گیری محیط، که قطر آن بزرگ شده است با نوار مهر و موم |
|
8 |
نوار مهر و موم |
قطر کابل فیبر بزرگ که با حلقه واشر متناسب است. |
|
9 |
نوار عایق |
افزایش قطر کابل فیبر برای تثبیت آسان |
|
10 |
حلقه فلزی |
برای نصب روی دیوار و در آغوش گرفتن میله ها |
|
11 |
لوله بافر
|
به فیبرها متصل شده و با FOST ثابت می شود و بافر را مدیریت می کند. |
|
12 |
خشک کننده |
برای خشک شدن هوا، قبل از آب بندی در FOSC قرار دهید |
------------------------------------------------ ------------------------------------------------ --------------------------------------------
شرایط عملیات:
- دما: -40℃~+65℃
- رطوبت: ≤95٪ (در 40 درجه سانتیگراد)
- فشار هوا: 70kPa ~ 106kPa
مشخصات فنی:
1. عملکرد مهر و موم: پس از مهر و موم شدن جعبه، تا 100 کیلو پاسکال به داخل باد کنید (باد کردن فقط برای
با سوراخ هوا مدل کنید) و بعد از 15 دقیقه در آب با دمای معمولی خیس کنید
با مشاهده ثابت، هیچ حبابی برای سرریز شدن وجود ندارد.
2. مقاومت عایق: مقاومت عایق بین قطعه کار فلزی و زمین است
بزرگتر از 20kMΩ
3. فشار: هیچ خرابی یا فلاش بیش از 15kVdc/1min بین کار فلز وجود ندارد
قطعه و زمین
4. شعاع انحنای فیبر 40 میلی متر، بدون از دست دادن اضافی در داخل سینی اسپلایس.
5. می تواند مقاومت کششی محوری را کمتر از 1000 نیوتن تحمل کند.
6. طول عمر: 25 سال.
7. سایر اجراها همگی مطابق با الزامات استاندارد YD/T814-1998 هستند.
