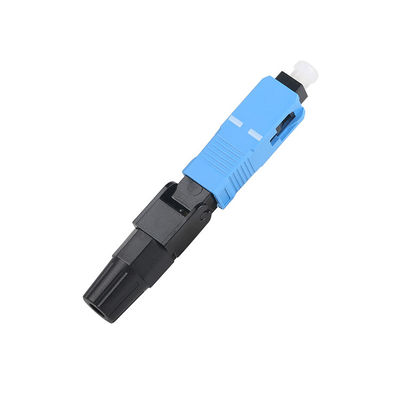

60mm FTTH Fast Connect Fiber Connectors اسمبلی اتصال سریع Apc

FTTH شکل-8 کابل آبی SC UPC فیبر پیش نصب شده نصب سریع کانکتور مکانیکی 55mm

فاست کانکتور یک کانکتور پیشپوشیده است که از کلیمپ و تراز مکانیکی یک پای فیبر شکسته استفاده می کند که در بدن کانکتور وارد می شود.کنتاکتور FAST الان بیشتر از فیبر تک حالت 9/125um است، چند حالت می تواند انجام دهد، اما نه خیلی، کانکتورها می توانند SC LC FC ST با ظاهر خارجی و ساختار داخلی متفاوت باشند.

پارامتر فنی کانکتور مونتاژ:

ویژگی های اتصال سریع کابل

1. هر فیروول در حدود 0.5dB از دست دادن ورودی آزمایش شده است، استاندارد TELECOM را به دست می آورد.
2. استفاده از فرول سرامیکی سه دایره کلاس A، ثبات محصول را بهبود می بخشد، از دست دادن کم و تغییر کوچک؛
3. تولید در مقیاس بزرگ، تکنولوژی بالغ، ظریف، که کیفیت کانکتورها را تضمین می کند؛
4. امکان استفاده از آن بسیار بالاست و می تواند بیش از 15 بار استفاده مجدد شود.
5. عملکرد عملیاتی پایدار، از دست دادن ورودی کم، هزینه استفاده کم، میزان نگهداری کم و سرعت نصب سریع
6. هر 100تا با دستگاه ثابت کردن طول 1تا مجهز خواهد شد.
7. طراحی ساختاری انسانی: از قبل نقطه محدودی کابل قطره را در بوک تنظیم کنید و به طور خودکار یک خم کوچک را با توجه به طول برش صحیح محصول تولید کنید (شکل زیر را ببینید).خم میکرو نشان می دهد که فیبر نوری در تماس خوب با فیبر نوری جاسازی شده است، و پیچیدگی کوچک باید وجود داشته باشد، اما خیلی بزرگ نباشد، در غیر این صورت از دست دادن در طول دوره تحت تاثیر قرار می گیرد.

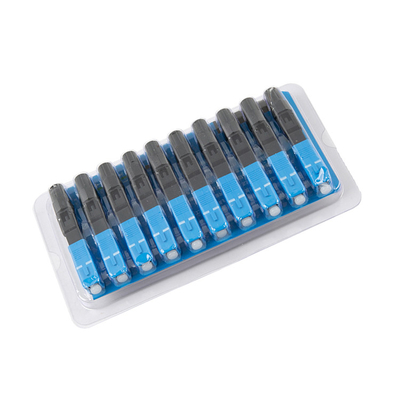

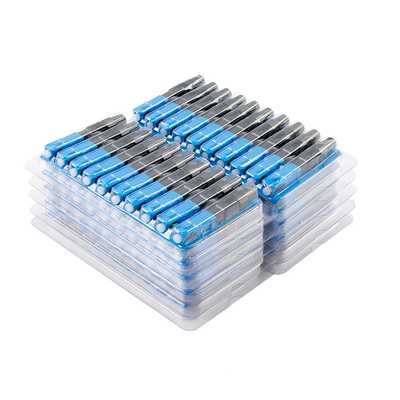

بسته اتصال فیبر نوری:

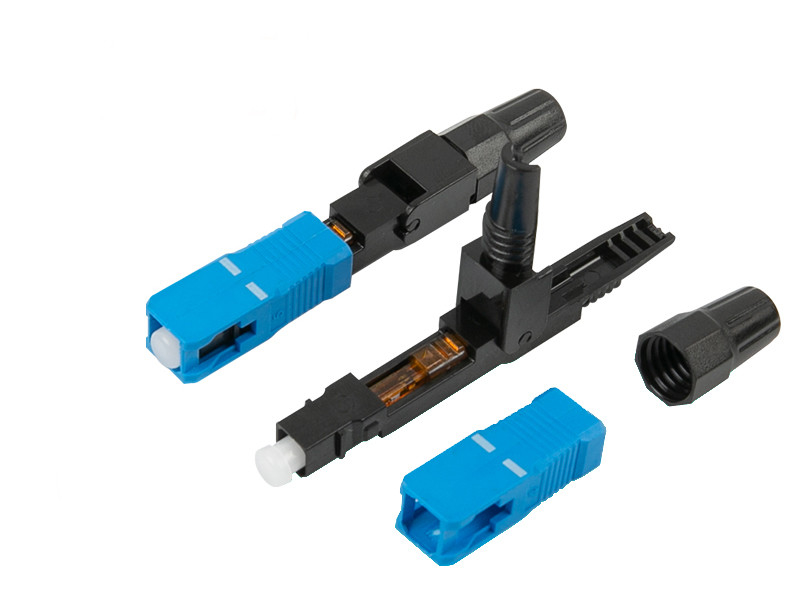

جزئیات اتصال سریع:

دم کانکتور پیچ خورده، بعد از پیچ زدن، بوتاژ می تواند به بالا برگردد، بعد از ورودی کابل، سپس می تواند به سرعت فشار دهد تا کابل را با پیچ پیچ محکم کند.

اتصال سریع با کیفیت بالا یک کلاس سه دایره ferrule سرامیکی، که بهبود ثبات محصول، اطمینان از زمان طولانی از دست دادن پایین

و تغییر کوچک؛ فرروول می تواند UPC یا APC باشد.

شکاف V کانکتور پلاستیکی است، با فیبر قبل از پولیش و قبل از آسیاب در داخل، وجود دارد شکاف ثابت کابل شفاف.

دستگاه های کلیمپ فیبر از مواد PEI با عملکرد بالا ساخته شده اند که می توانند به طور موثر از پیری اجزای اصلی جلوگیری کنند.و ساختار داخلی با ساختار ضد گسسته می تواند به طور موثر از وقوع از دست دادن اتصال فیبر بیش از حد جلوگیری کند.

تفاوت تایپ کوتاه و بلند چیه؟

نوع طولانی مسطح برای قرار دادن کابل قطره و نوع کوتاه عمودی برای قرار دادن کابل قطره

کاربرد کانکتور فیبر نوری:

شبکه ی پهن باند دانشگاهی، فیبر به خانه، تلویزیون محدود پهن باند، پهن باند هوشمند، فیبر به ساختمان

خط تولید FTTH اتصال دهنده مکانیکی:

100درصد بازرسي سختگيري قبل از ارسال، بررسي صورت آخر و داده هاي از دست دادن ورودي.

مورد مشتری برای اتصال مکانیکی FTTH:
