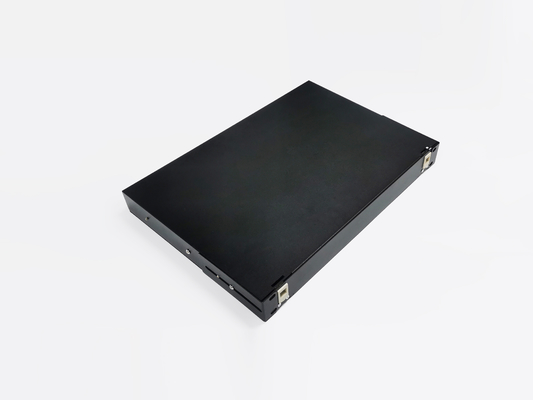

12 پورت رک 19 اینچی وصله پنل فیبر نوری 1U LC UPC دوبلکس 24 هسته ای

پچ پنل Rack Mount عمدتاً برای اتصال و ذخیره سازی بین کابل نوری و پیگتیل در تجهیزات استفاده می شود.می توان آن را روی دیوار نصب کرد و روی زمین نصب کرد.بدنه جعبه از فولاد نورد سرد با کیفیت بالا، ضد الکترواستاتیک ساخته شده است، ظاهر زیبا و عملکرد راحت است.

پچ پنل فیبر نوری کشویی Yingda می تواند آداپتورهای SC LC FC ST را نصب کند، و maxmim می تواند 12 هسته ای، 24 هسته ای، 48 هسته ای، 72 هسته ای 96 هسته ای 144 هسته ای به درخواست مشتری توسط 1U 2U 3U 4U 6U و غیره باشد. با براکت های نصب برای ثابت کردن بر روی قاب راک.این طراحی هوشمند برای تامین امنیت برای اتصال ترمینال کابل نوری و نصب آداپتور فیبر نوری است.این ترکیبی از پایان، حفاظت، اتصال و مدیریت کابل های فیبر است.

ویژگی های پانل پچ فیبر نوری 12 پورت

• نصب کابینت رک استاندارد 19 اینچی انعطاف پذیر
• عملیات کامل جلو با وسایل کابل و میله های مدیریتی، مساحت بزرگ، طراحی معقول
• سطح قرقره کافی برای فیبرهای اضافی در داخل پچ پنل
• فضای قرقره در دسترس برای فیبرها و پیگتیل ها برای افزایش حفاظت از الیاف، پیگتیل ها و اتصالات
• نوار نصب آداپتور برای نگهداری انواع مختلف آداپتور مانند FC SC ST LC و E2000 و غیره موجود است.
• حفاظت کامل از شعاع خمشی
• تمام قسمت های جعبه با پیچ در پایین تعمیر می شود
• کابل اصلی از پشت وارد جعبه می شود و سپس در عملیات جلو توزیع می شود

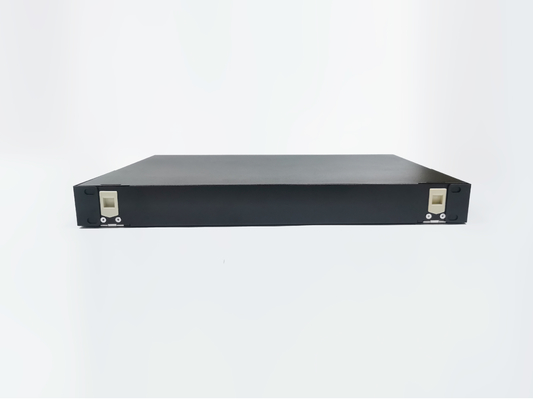

این پچ پانل 12 پورت برای قفسه 19 اینچی طراحی شده است، گوش های نصب قبل از تحویل با پیچ در هر دو طرف جعبه ثابت می شود، هنگام ساخت، لطفاً آن را باز کنید و سپس بچرخانید تا آن را روی جعبه ثابت کنید.

ناحیه مدیریت فیبر بزرگی در جلوی صفحات آداپتور وجود دارد، پیگتیل ها یا کابل های توزیع می توانند از سمت چپ یا راست خارج شوند، و با گیره های پلاستیکی برای سیم پیچی کابل برای اطمینان از اینکه هر فیبر مزاحم یکدیگر نمی شود.

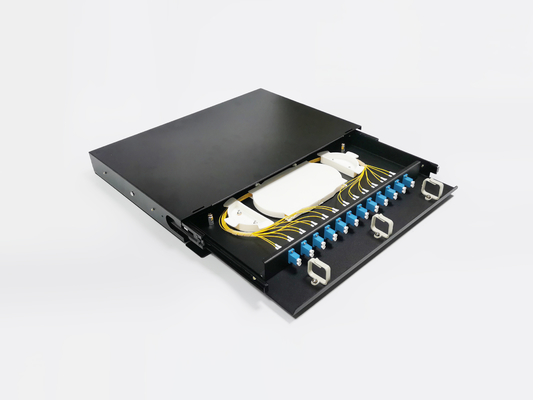

این پچ پنل LC UPC از اسلاید فلزی، کشیدن روان و نصب راحت استفاده می کند.

فقط از قسمت پایین بیرون بکشید سپس به راحتی می توانید فیبر را مدیریت کنید، پس از انجام، آن را به عقب بکشید تا با درهای جلویی، طراحی ضد گرد و غبار قفل شود.

• پچ پنل 1U می تواند 2 عدد سینی 12 فیبر قرار دهد، ظرفیت اتصال فیوژن هر سینی 12 هسته فیبر تک است، اگر فیبر دوگانه باشد، حداکثر 24 هسته می تواند باشد.
• در همین حال، صفحات آداپتور در ارتفاع 1U جلو می توانند حداکثر 24 عدد SC دوبلکس = 48 هسته را انجام دهند، همه آداپتورها با پیچ تعمیر می شوند.
• چاپ سیلک آرم مشتری، نام تجاری، شماره سریال یا سایر اطلاعات روی جعبه به دلخواه شما.

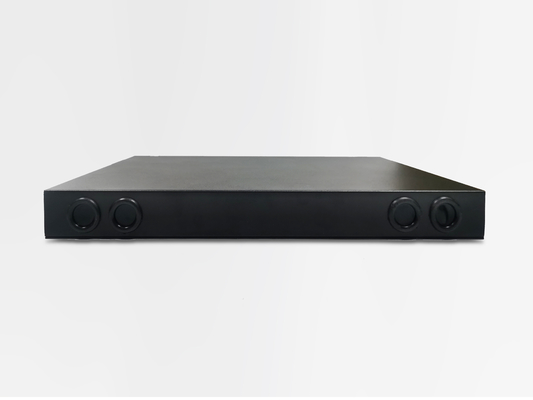

پورت های کابل پانل Yingda Patch در پشت باز می شود، مقدار و قطر کابل قابل تنظیم است.اگر مشتری مشخص نکند، 4 پورت در پشت، 2 عدد در هر طرف، قطر کابل 20 میلی متر با مهر و موم لاستیکی برای ضد گرد و غبار انجام می دهد.

داخل جعبه فیکسچر کابل فلزی و وسایل پلاستیکی بر این اساس وجود دارد که تضمین می‌کند همه کابل‌ها در درازمدت در جای خود قرار بگیرند و به هم نریزند.

اطلاعات سفارش پچ پنل Rack Mount

مشخصات فنی پچ پنل فیبر نوری 24 هسته ای

لوازم جانبی استاندارد عبارتند از: گوش‌های قفسه‌ای، سینی اتصال، کیت‌های نصب، آستین محافظ در برابر حرارت، کراوات نایلونی، گیره‌های کابل

در صورت نیاز از قبل با پیگتیل ها و آداپتورها، لطفاً برای جزئیات با فروشندگان صحبت کنید.

OEM یا ODM قابل قبول است.
