جعبه توزیع فیبر نوری قطب و دیواری 24 پورت با شکاف 1x16 PLC IP65

بسته شدن خاتمه دسترسی فیبر قادر است 24 مشترک و 96 نقطه اتصال را به عنوان بسته نگه دارد.این به عنوان بسته شدن اتصال و یک نقطه خاتمه برای اتصال کابل تغذیه کننده با کابل قطره در سیستم شبکه FTTX استفاده می شود.اتصال فیبر ، تقسیم ، توزیع ، ذخیره سازی و اتصال کابل را در یک جعبه محافظت جامد ادغام می کند.

مشخصات فنی

مشخصات کالا

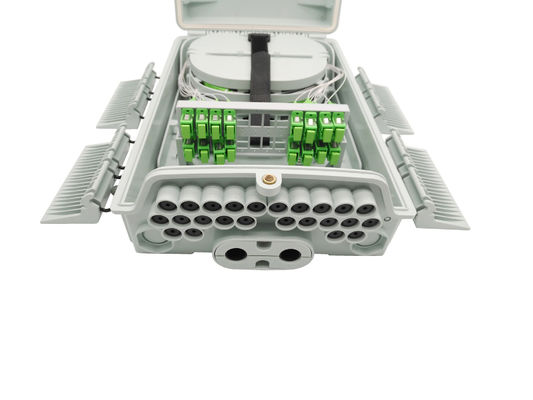

• محفظه داخلی جعبه ODB 24cores طراحی سینی اتصال دهنده و آداپتور است که برای شبکه دسترسی FTTH کاملاً محبوب و آسان است ، جزئیات را در زیر ببینید:

• توسط ABS & PC برای اتصال و اتصال فیبرها در سیستم شبکه FTTX با ضد آب IP65 و درجه ضد گرد و غبار ساخته شده است.

• در جعبه تقطیر از کلید و سگک برای بستن جعبه استفاده می شود.
• 4 عدد سینی اتصال وجود دارد که می توان آنها را ورق زد ، هر سینی برای 24 الیاف اتصال دهنده است ، حداکثر اتصال فیوژن 96cores موجود است.سینی های pice با اتصالات کابل محکم نگه داشته می شوند.
• پانل آداپتور 1 قطعه می تواند حداکثر را نگه دارد.آداپتورهای SC ساده 24 عددیاگر تقسیم کننده های مختلفی مانند 1x2 و 1x8 دارید ، می توانید ورودی و خروجی را در دو طرف مختلف نصب کنید.
• در پایین جعبه ، برای سیم پیچ و ذخیره الیاف طراحی شده است.

• این جعبه دارای 24 خروجی برای کابل قطر مسطح 2x3mm یا 2x5mm ، 1 پورت برش خورده و 2 غده کابل گرد قطر PG13 با قطر 12.5 میلی متر است که اکنون قبل از تحویل روی جعبه نصب می شود.
• دوشاخه خروجی را می توان خارج کرد.

• دو روش برای نصب تقسیم PLC روی این جعبه وجود دارد.

      1. لوله شکاف را در شکاف سینی اسپلایس که تنظیم شده قرار دهید و ورودی کانکتورها را نیز در سینی قرار دهید.

2. لوله شکاف را در شکاف های پایین جعبه قرار دهید و اتصالات را به آداپتور موجود در شکاف پایین وارد کنید.

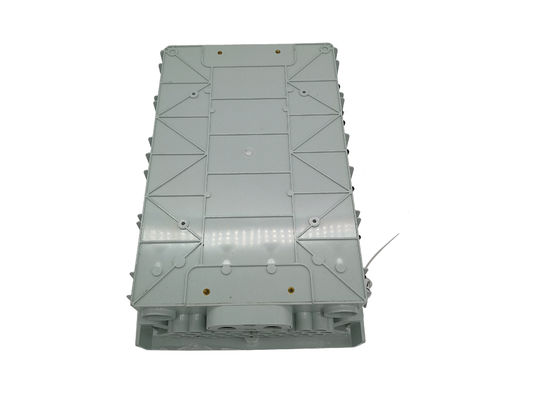

• صفحات فلزی نصب شده در پشت جعبه با پیچ های 4 عددی برای نصب روی دیوار.در صورت نیاز به نصب پایه ، حلقه نوار فولادی 2 عددی اضافه کنید.

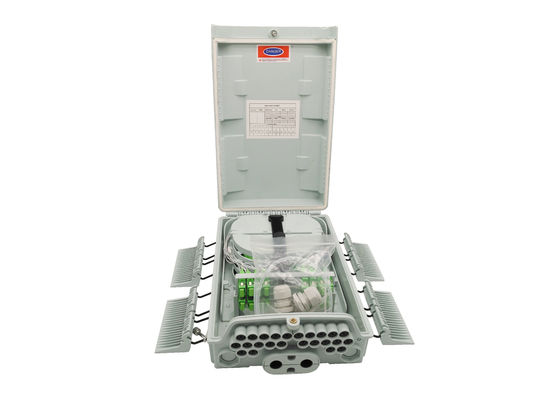

• لوازم جانبی و جعبه بسته بندی

کاربرد

• نصب دیوار و نصب قطب
• FTTH پیش نصب و نصب بایگانی شده
• کابل قطره ای داخلی 2 * 3 میلی متر FTTH و کابل افتادگی خودکار پشتیبانی کننده فیگور 8 FTTH
