48 هسته FTTH دراپ کابل IP68 مکانیکی فیبر نوری گنبد شکافنده 1x32

محل منبع چین
نام تجاری YINGDA
گواهی ISO,SGS
شماره مدل GJS-M5-JFT
مقدار حداقل تعداد سفارش 100 عدد
قیمت Negotiable
جزئیات بسته بندی 1 عدد / جعبه ، 4 عدد / جعبه کارتن
زمان تحویل 5-15 روز پس از پرداخت
شرایط پرداخت T / T یا Western Union، L / C
قابلیت ارائه 50،000 قطعه در هر ماه

برای نمونه و کوپن رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
شکل گنبد / عمودی حداکثر ظرفیت 48 هسته الیاف تک
پورت کابل 1 وسط ساپن (پورت برش نخورده) + 4 پورت گرد قطر کابل Φ7mm~Φ18mm
مواد بدنه PP + سینی ABS تعداد سینی اتصال حداکثر 6 عدد
بعد، ابعاد، اندازه φ230*445 میلی متر وزن 3.5 کیلوگرم
روش آب بندی مهر و موم مکانیکی کلاس ضد آب IP65
کاربرد هوایی، پایه، پایه دیواری، مجرای، مدفون و غیره تعداد تقسیم کننده 1x32، 1x16، 1x8، 1x4، 1x2 مینی اسپلیتر یا سری 2xN
برجسته

محفظه اتصال فیبر نوری IP65

,

بسته شدن گنبد فیبر نوری IP65

,

محفظه اتصال فیبر نوری مهر و موم مکانیکی

پیام بگذارید
توضیحات محصول

48 هسته FTTH Drop Cable IP68 مکانیکی فیبر نوری مفصل گنبد شکاف 1x32​ 1x16 1x8

برش 1x16 PLC شکاف 48 هسته ای فیوژن اتصال فیبر نوری گنبد مکانیکی مهر و موم FOSC





بسته شدن اتصال فیبر نوری GJS-M5-JFT یک محفظه از نوع گنبدی است که برای اتصال مستقیم در هنگام انتقال فیبر نوری استفاده می شود و با 4 سوراخ ورودی کابل گرد و 1 سوراخ ورودی کابل بیضوی از اتصال اتصال محافظت می کند.مهر و موم مکانیکی را تصویب می کند.می توان از آن برای نصب بالای سر، ستون، نصب روی دیوار و نصب مدفون استفاده کرد.عملکرد آب بندی خوب، نصب ساده و دامنه کاربرد گسترده.



مشخصات

مدل GJS-M5-JFT
بعد، ابعاد، اندازه Φ230*445mm
ورودی و خروجی کابل 1 بیضی (یا دهانه میانی) + 4 دور
قطر کابل Φ7-18 میلی متر
ظرفیت سینی اسپلایس 24 تک هسته ای
حداکثرتعداد سینی 6 عدد
حداکثرتعداد اتصال 144 هسته (تک فیبر)
حداکثرنسبت تقسیم 1:16 (2 عدد)، 1:32 (1 عدد)،
روش آب بندی مهر و موم مکانیکی رزوه ای، لاستیک سیلیکونی
شعاع انحنای فیبر نوری ≥ 40 میلی متر
از دست دادن اضافی دیسک نوری ≤ 0.01dB
محدوده دما - 20 درجه سانتیگراد ~ + 60 درجه سانتیگراد
مقاومت در برابر فشار جانبی ≥ 2000 نیوتن / 10 سانتی متر
مقاومت در برابر ضربه ≥ 20n.م
درجه حفاظت IP65



امکانات

  • تمام شاخص های عملکرد محصول مطابق با الزامات استاندارد ملی جعبه اتصال YD / T 814.1 است.
  • پورت های کابل 5 عدد: 4 پورت گرد و 1 درگاه بیضی شکل، که می تواند به کابل نوری φ 7 - φ 18 دسترسی داشته باشد، عملکرد بریده نشده در دسترس است
  • بدنه جعبه بیرونی از پلاستیک مهندسی با استحکام بالا و قالب گیری تزریقی فشار بالا با عامل ضد پیری ساخته شده است.دارای ویژگی های وزن سبک، مقاومت مکانیکی بالا، مقاومت در برابر خوردگی قوی، مقاومت در برابر رعد و برق و عمر طولانی است.

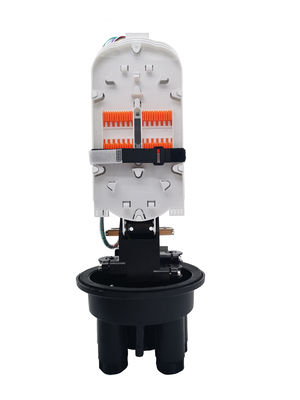

------------------------------------------------- ------------------------------------------------- ------------------------------------------------- -----------------------------48 هسته FTTH دراپ کابل IP68 مکانیکی فیبر نوری گنبد شکافنده 1x32 0را

  • سینی همجوشی فیبر ساختار روی هم قرار گرفته و دستگاه اتصال زمین عایق مستقل در جعبه، پیکربندی شماره هسته فیبر، انبساط و اتصال زمین کابل را انعطاف‌پذیر، راحت و ایمن می‌سازد.
  • قطعات و بست های فلزی داخل و خارج جعبه از جنس استنلس استیل می باشد که در محیط های مختلف قابل استفاده می باشد.

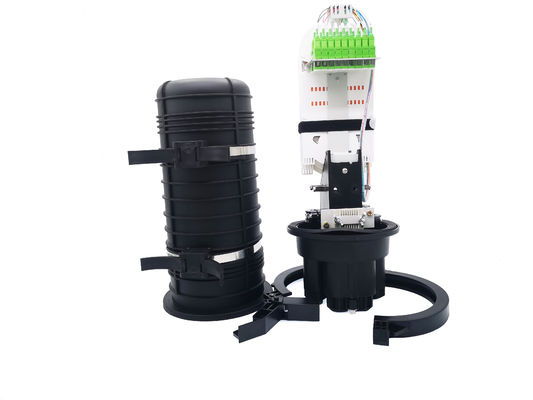

------------------------------------------------- ------------------------------------------------- ------------------------------------------------- ---------------------------48 هسته FTTH دراپ کابل IP68 مکانیکی فیبر نوری گنبد شکافنده 1x32 1را

  • 48 هسته 3 عدد سینی، 1 عدد برای اسپلیتر و 2 عدد برای فیوژن بارگذاری می کند.هر سینی می تواند فیبر 24 هسته ای را به هم متصل کند.هر سینی با پوشش شفاف، ناحیه مسیریابی بزرگ و شعاع خمش مناسب، سینی‌ها روی براکت آداپتور فلزی با پیچ ثابت می‌شوند. لوله شکاف می‌تواند در سینی ثابت شود.

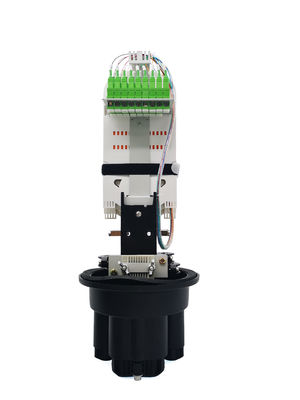

48 هسته FTTH دراپ کابل IP68 مکانیکی فیبر نوری گنبد شکافنده 1x32 2

------------------------------------------------- ------------------------------------------------- ------------------------------------------------- -------------------------

را

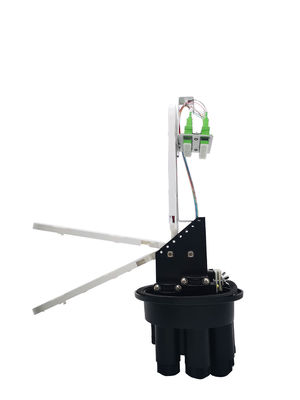

48 هسته FTTH دراپ کابل IP68 مکانیکی فیبر نوری گنبد شکافنده 1x32 3

  • صفحات آداپتور برای 1x16 می تواند مانند تصاویر زیر باشد، می تواند حداکثر آداپتورهای 18SC را در خود جای دهد، برای 1x16 یا 2x16 با لوله مارپیچ یا کراوات ny ton برای ثابت کردن در جای خود.

------------------------------------------------- ------------------------------------------------- ------------------------------------------------- ----------------

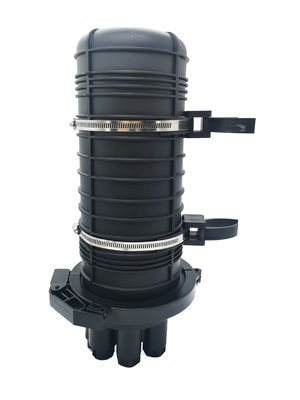

48 هسته FTTH دراپ کابل IP68 مکانیکی فیبر نوری گنبد شکافنده 1x32 4

------------------------------------------------- ------------------------------------------------- ------------------------------------------------- -------------------------



لوازم جانبی استاندارد:

کیت های پایه دار، آچار پلاستیکی، آچار شش ضلعی داخلی، آب بندی لاستیکی و کیت ها برای درگاه های کابل، آستین محافظ در برابر حرارت، علائم اعداد، کراوات نایلونی و غیره.

48 هسته FTTH دراپ کابل IP68 مکانیکی فیبر نوری گنبد شکافنده 1x32 5

------------------------------------------------- ------------------------------------------------- ------------------------------------------------- --------------------------

فرآیند نصب محفظه مشترک فیبر نوری



کابل نوری از کنترل مالی کابل نوری روی پایه وارد می شود.

نگهدارنده کابل برای قفل کردن کابل استفاده می شود و هسته فولادی به ستون هسته تقویت شده نفوذ کرده و محکم فشرده می شود.



1. نصب کابل نوری با سوراخ بیضی شکل:

پد لاستیکی، بلوک پلاستیکی و دوشاخه پلاستیکی را در سوراخ بیضوی بیرون بیاورید، کابل نوری از لنت لاستیکی عبور می کند و سپس روی بلوک پلاستیکی سگک بزنید، در نهایت پلاگین پلاستیکی را اضافه کنید، از آچار برای سفت کردن پیچ و قفل کردن پایه استفاده کنید. برای تکمیل آب بندی ورودی کابل نوری.



2. نصب و راه اندازی4 دورکابل نوری:

مهره پلاستیکی سوراخ ورودی کابل کوچک را پیچ کنید، دوشاخه درزگیر φ 27 را خارج کنید، لوازم جانبی را طبق ترتیب نشان داده شده در شکل زیر نصب کنید و در نهایت از آچار برای سفت کردن مهره پلاستیکی استفاده کنید تا ورودی کابل را به صورت جفت ببندید. .



3. تقسیم نوری: بیاوریدکابل نوری کنده شده را در سینی فیوژن برای سیم پیچی رزرو شده، انتهای پیگتیل و انتهای کابل را در شکاف فیوژن با هم ترکیب کنید، کانکتور pigtail را در ورودی آداپتور قرار دهید، ورودی اسپلیتر PLC را به خروجی آداپتور وارد کنید. ، خروجی اسپلیتر به انتهای ورودی آداپتور وارد می شود و در نهایت کابل نوری در خروجی آداپتور به بیرون هدایت می شود.



4. همجوشی مستقیم:برای سیم پیچی رزرو شده، کابل لب به سینی فیوژن را وارد کنید، سپس دو سر را در شیارهای فیوژن فیوژن کنید.



------------------------------------------------ ------------------------------------------------ ------------------------------------------------ --------------------------

کاربرد:مستقیم دفن شده، داکت، هوایی، مخابرات، موبایل، CATV، بزرگراه، شرکت پهن باند و غیره.48 هسته FTTH دراپ کابل IP68 مکانیکی فیبر نوری گنبد شکافنده 1x32 6
