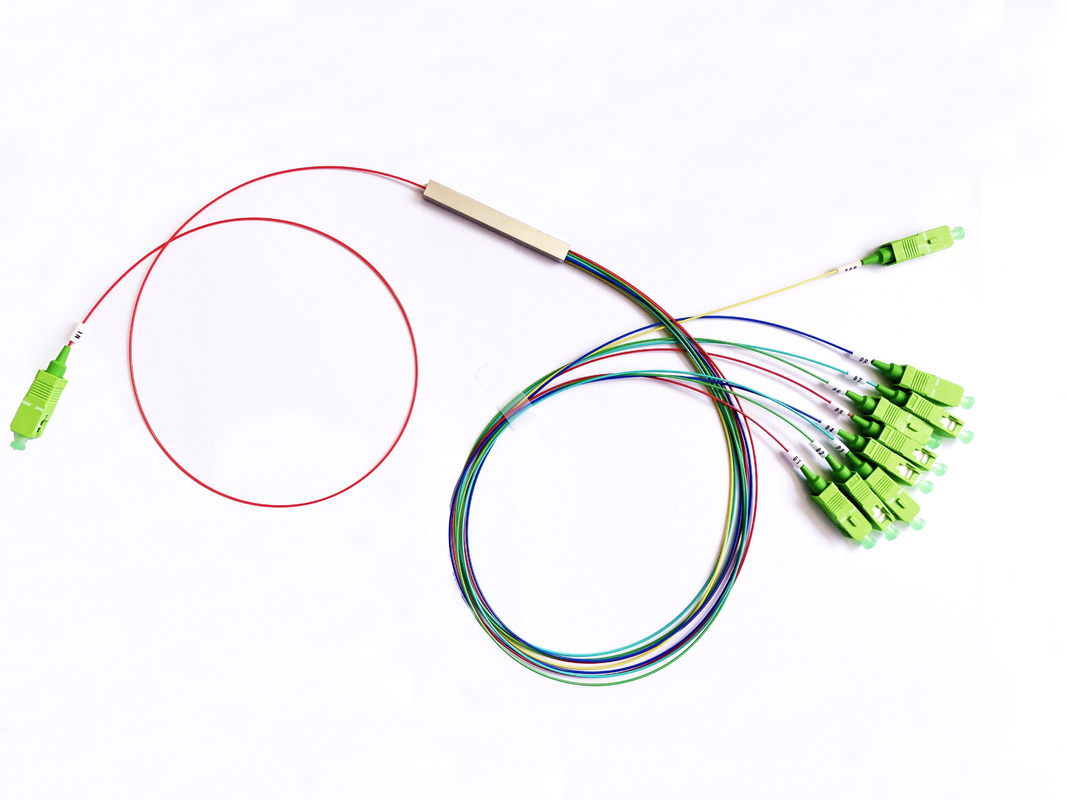

لوله فولادی NAP Fiber Optical Splitter G657A1 1x9 FTTR PLC Splitter SC APC Connector
برای نمونه و کوپن رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xنسبت تقسیم | اسپلیتر اپتیکال 1x9 | نوع فیبر | G657A1 |
---|---|---|---|
از دست دادن درج | 2.2dB / 16.3dB | رابط | کانکتور sc apc |
طول موج | 1260 - 1650 نانومتر | PDL (حداکثر) | 0.3DB |
استاندارد | Telcordia GR-1221 و GR-1209 | بعد لوله | 60*7*4 میلی متر |
برجسته | تقسیم کننده فیبر نوری لوله فولادی,شکاف کننده فیبر نوری FTTR,شکاف کننده G657A1 FTTR PLC |

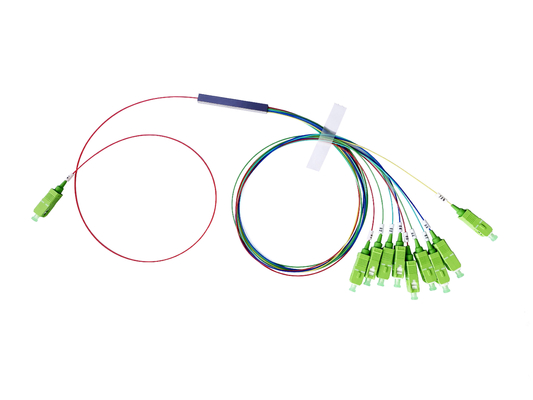

FTTR 1:9 1x9 70/30 نامتعادل مینی اسپلیتر فیبر نوری لوله فولادی NAP 1X2+1X8
جزئیات سریع 1X9 Fibra Optica PLC Splitter
- نسبت تقسیم نامتعادل 1x9، نه تنها 50/50
- نوع نسبت تقسیم: 85/15 80/20 70/30 60/40
- 10/90 را می توان با 1x8 plc splitter + 1x2 FBT کوپلر استفاده کرد
- 1x3 1x5 1x6 1x12 1x24 را می توان با فناوری PLC سفارشی کرد
- اتصالات SC LC FC ST را می توان استفاده کرد
اسپلیتر نوری یکی از اجزای اصلی در شبکه FTTH است.علاوه بر تقسیم کننده های معمولی سری 1xN/2XN، با تغییر نیازهای کاربر برای شبکه، تقاضا برای تقسیم کننده های تک حالته و چند حالته 1x3 1x6 1x5 1x9 1x12 1x24 و چند حالته در حال افزایش است و می توانند تقاضای بازار برای نسبت تقسیم نور ویژه را بهتر برآورده کنند.سلف این اسپلیتر 1x9 اسپلیتر نامتعادل ذوب شده (کوپلر) FBT 1X2 و اسپلیتر متعادل PLC 1x8 است.در مقابل، محبوبیت تراشه تقسیم کننده 1x9 در مقیاس بزرگ، هزینه سیمکشی شبکه مرتبط را تا حد زیادی کاهش میدهد، اما عملکرد نوری طولانیمدت بهتری را نسبت به کوپلرهای فیوژن تضمین میکند.
امکانات
• تلفات درج کم و تلفات بازده بالا
• سیستم غربالگری خودکار PDL (PDL بسیار کم موجود است)
• قابلیت اطمینان و پایداری بالا
• رابط می تواند تا درجه B
• 100% 3D تست شده توسط Daisi و Sumix
• تست چرخه دمای بالا و پایین
• تست 100% قبل از تحویل
• راه حل کابل کشی FTTH می تواند طراحی باشد
اسپلیتر 1x9مشخصات
نسبت تقسیم (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
طول موج عملیاتی (nm) | 1260-1650 | ||||
نوع فیبر | G657A یا سفارشی | ||||
حداکثر IL (dB) | کانال 1 | 1.6 | 1.8 | 2.1 | 2.7 |
کانال 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
واحد IL (dB) | کانال 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
ضرر برگشتی (dB) | ≥55 | ||||
جهت دهی (dB) | ≥55 | ||||
PDL (حداکثر) | 0.3 | 0.3 | 0.3 | 0.3 | |
یکنواختی (حداکثر) | 0.8 | 0.8 | 0.8 | 0.8 | |
از دست دادن وابسته به طول موج (dB) | ≤0.3 | ||||
TDL (حداکثر) | 0.5 | ||||
دمای عملیاتی | -40 ~ 85+ | ||||
دمای ذخیره سازی | -40 ~ 85+ | ||||
ابعاد (mm) / LXWXH | فیبر لخت | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
900 میلی متر | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
جعبه ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 |
توجه داشته باشید:
1. بدون اتصال دهنده مشخص شده است
2. اضافه کردن 0.2dB تلفات اضافی از جمله اتصالات

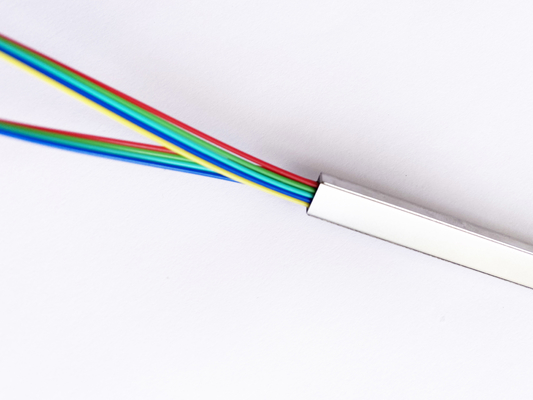

اسپلیتر نامتعادل 1x9 از همان لوله فولادی 60*7*4 میلی متری به عنوان اسپلیتر 1x8، ورودی 1، خروجی 9= 4*2+1 قطعه فیبر استفاده می کند.
رنگ فیبر رنگارنگ است، لوله شل 900um را می توان سفارشی کرد، مانند آبی، نارنجی، سبز، قهوه ای، خاکستری، سفید، قرمز، سیاه و غیره، با علائم شماره برای تشخیص.
به منظور تشخیص سهمیه تقسیم، از رنگ های مختلف مانند آبی برای علامت گذاری استفاده کنید، این تراشه ویژه 1x9 نسبت تقسیم نامتعادل را تضمین می کند که انواع برابر نیست، که می تواند الزامات ویژه و کاربرد نوری انعطاف پذیر را برآورده کند و به طور گسترده در شبکه های 5G FTTR استفاده می شود.
خروجی اسپلیتر نوری را می توان به 70/30 80/20 60/40 یا 85/15% 4types تقسیم کرد.

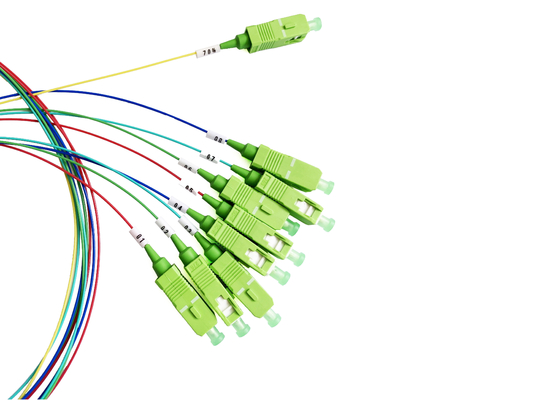

همه انواع کانکتورهای نوری مانند SC FC LC ST را می توان استفاده کرد.روش لهستانی: UPC، APC
طول پیگتیل های خروجی ورودی: 0.5 متر، 1 متر، 1.5 متر و غیره
کاربرد
- شبکه های نوری غیرفعال (مانند EPON، GPON، BPON، FTTX، FTTH و غیره)
- پشتیبانی از چندین کاربر برای اشتراک گذاری یک رابط PON واحد.
اگر اسپلیتر نوری 1:9 را فقط از نوع بدون بلوک خریداری کنید، در جعبه تاول با گزارش آزمایش بسته بندی می شود.لوله، کانکتورها یا کابل ها در جعبه تاول با محافظت خوب در جای خود ثابت می شوند.
پیش از پایان با اتصالات و مونتاژ در جعبه چرت نوری یا جعبه توزیع در کارخانه قبل از تحویل قابل قبول است.
