GPON 1 x 8 فیبر نوری PLC ماژول Splitter بدون انعکاس با 0.9mm کابل Smf-28e G657

Name: GPON 1 x 8 فیبر نوری PLC ماژول Splitter بدون انعکاس با 0.9mm کابل Smf-28e G657
Brand: YINGDA TECHNOLOGY LIMITED
SKU: 1 * 8 تقسیم کننده نوری
Price: 2.10 USD
Availability: InStock

نام تجاری:	YINGDA
شماره مدل:	1 * 8 تقسیم کننده نوری
مقدار تولیدی:	100 عدد
قیمت:	1.1USD-4.58USD
زمان تحویل:	5-8 روز پس از پرداخت
شرایط پرداخت:	MoneyGram وسترن یونیون, T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO

نسبت تقسیم:

شکاف 1X8 مسدود شده

متصل کننده:

SC / UPC simiplex

نوع فیبر:

تنها حالت G657A1

از دست دادن درج:

10.3dB

یکنواختی (حداکثر):

0.8dB

طول موج:

1260 - 1650 نانومتر

PDL (حداکثر):

0.3dB

استاندارد:

Telcordia GR-1221 و GR-1209

بعد لوله:

60 * 7 * 4 میلی متر

طول ورودی و خروجی:

1 متر

نوع کابل:

بافر تنگ

رنگ کابل:

سفید

قطر کابل:

0.9 میلیمتر

جزئیات بسته بندی:

جعبه 1pc / box، 80pcs / carton

قابلیت ارائه:

10000 عدد در ماه

برجسته کردن:

,

fbt coupler

توضیحات محصول

GPON 1 x 8 فیبر نوری PLC ماژول Splitter بدون انعکاس با 0.9mm کابل Smf-28e G657

PLC Splitter بر اساس تکنولوژی Waveguide Planar است.

این یک راه حل توزیع قدرت کم هزینه با فاکتور کوچک و قابلیت اطمینان بالا را فراهم می کند

امکانات

کاهش ضریب ورودی
PDL پایین
طراحی فشرده
افت بازده بالا
یکنواخت کانال به کانال خوب
طراحی فشرده
قابلیت اطمینان و پایداری بالا
دمای عملیاتی گسترده
طول موج عملیاتی گسترده
محیط زیست و ثبات مکانیکی عالی

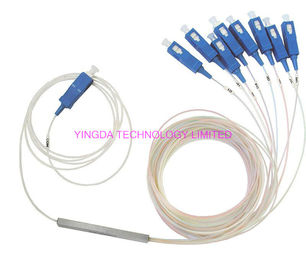

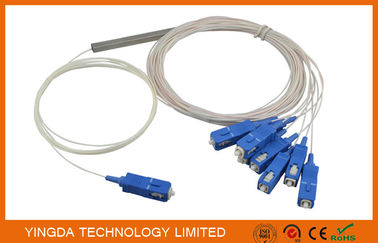

عکس های بیشتر

ورودی و خروجی کابل: 0.9 میلی متر لوله تنگ یا شل، رنگ سفید

ورودی و خروجی کابل: 0.9mm لوله تنگ یا شل، ورودی رنگ زرد، رنگ سفید خروجی، بر اساس درخواست مشتری

کاربرد

سیستم های FTTx (FTTB، FTTH، FTTC)
شبکه های نوری منفعل (PON)
لینک های CATV
توزیع سیگنال نوری
شبکه های محلی (LAN)
تجهیزات آزمایش
Qualified Under Telcordia GR-1221 و GR-1209

مشخصات

1 × N PLC Splitter

پارامتر		واحد	ارزش
نوع محصول			1 × 2	1 × 3	1 × 4		1 × 6	× 1 × 8	1 × 12	× 16 × 1		24 × 1 ×	1 × 32	× 1 × 64		1 × 128
طول موج عملیاتی		Nm	1260 ~ 1650
از دست دادن درج	نوع	دسی بل	3.6	6.0		7.0	9.2	10.3	12.2		13.6	15.8	16.6		20.1	24.5
	حداکثر		4.3	6.2		7.4	9.5	10.7	12.5		13.9	16.0	17.2		21.5	25.5
یکنواختی (حداکثر)		دسی بل	0.5	0.6		0.8	0.8	0.8	1.2		1.4	1.5	1.5		2.0	2.6
PDL (حداکثر)		دسی بل	0.2	0.3		0.3	0.3	0.3	0.3		0.3	0.3	0.3		0.5	0.8
TDL (حداکثر)		دسی بل	0.5
برگشت ضرر		دسی بل	≥55 / 50
جهت گیری		دسی بل	≥55

2 × N PLC Splitter

پارامتر		واحد	ارزش
نوع محصول			2 × 2	2 × 4	2 × 8	2 × 16	2 × 32	2 × 64	2 × 128
طول موج عملیاتی		Nm	1260 ~ 1650
از دست دادن درج	نوع	دسی بل	4.2	7.2	10.6	13.8	17.0	20.5	24.8
از دست دادن درج	حداکثر	دسی بل	4.5	7.7	11.0	14.8	17.9	21.5	25.8
یکنواختی (حداکثر)		دسی بل	0.8	1.0	1.2	1.5	1.8	2.5	3.0
PDL (حداکثر)		دسی بل	0.2	0.3	0.3	0.3	0.3	0.5	1.0
TDL (حداکثر)		دسی بل	0.5
برگشت ضرر		دسی بل	≥55 / 50
جهت گیری		دسی بل	≥55

نکته: تمام داده های بالا شامل اتصالات نیستند.

اتصالات UPC: IL اضافه کردن 0.2 dB، اتصال APC: IL 0.3 dB.

بسته بندی در جعبه کارتن با گزارش آزمایش

اطلاعات بسته

نسبت تقسیم

1x2

1x4

1x8

1x16

1x32

1x64

1x128

مینی ماژول

ابعاد

(میلی متر)

60 * 7 * 4

60 * 12 * 4

80 * 20 * 6

100 * 40 * 6

N / A

اندازه لوله لوله برای 1x8 PLC splitter

شرایط محیطی

دمای عملیاتی	℃	-40 ~ + 85
دمای ذخیره سازی	℃	-40 ~ + 85
رطوبت کاری	٪ RH	≤93
رطوبت ذخیره سازی	٪ RH	≤93

سفارش اطلاعات

PLCS	-	-	-	-	-	-	-
	ساختار	فیبر تایپ کنید	بسته بندی	ورودی	خروجی	طول	اتصال دهنده
ساختار	0101 = 1x1، 0202 = 2x2، ...، 0164 = 1x64، 0264 = 2x64
نوع فیبر	1 = G652D، 2 = G657A1، 3 = G657A2
ابعاد بسته	A1، A2، ... A12، D، E، F، K، U، G، C، T، R، X
نوع ورودی	B = 250μm فیبر برهنه، L = 900μm لوله سست، S = 2.0 میلی متر، R = 3.0 میلی متر، 0 = آداپتور
نوع خروجی	B = 250μm فیبر برهنه L = 900μm لوله آزاد، S = 2.0 میلی متر R = 3.0mm F = شکاف، 0 = آداپتور
طول خوکچه	05 = 0.5m، 10 = 1.0m، 100 = 100m، 0 = آداپتور، خروجی 15/10 = 1.5m ورودی / 1.0m X = دیگران
نوع اتصال	FU = FC / UPC، FA = FC / APC، SU = SC / UPC، SA = SC / APC، ST = ST / UPC، LU = LC / UPC، LA = LC / APC، MPO = MPO / UPC، MPA = MPO / APC، FU / FA = خروجی FC / UPC ورودی / FC / APC، 00 = هیچکدام X = دیگران
