پچ پنل فیبر نوری 1U 19 اینچی قفسه کشویی 12 پورت کشو دوبلکس ODF

پچ پنل فیبر نوری 1U 19 اینچی قفسه کشویی 12 پورت کشو دوبلکس ODF

نام تجاری:	YINGDA
شماره مدل:	GPSM-2LC12
مقدار تولیدی:	10 عدد
قیمت:	قابل مذاکره
زمان تحویل:	5-8days after payment
شرایط پرداخت:	L/C، D/A، D/P، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO CE

مواد:

فولاد نورد سرد

سیاه، سفید

ظرفیت:

12، 24، 48، 72، 96، 144 هسته

آداپتور:

LC دوبلکس، SC

پورت های کابل:

4 عدد در پشت با مهر و موم لاستیکی

درخواست:

شبکه FTTH FTTX FTTB ODN LAN WAN

ابعاد:

430*300*1U یا 430*250*1U

ضخامت:

1.0 میلی متر

نام محصول:

پچ پنل 1u

درخواست:

کابینت رک دیتا سنتر

Packaging Details:

1pc / box, 5 pcs / carton box

Supply Ability:

500,000 pcs per month

برجسته کردن:

,

optical distribution frame

توضیحات محصول

1U 19 اینچ شلنگ نصب فايبر نوري پلاچ پانل 12 Pیا LC Duplex Drawer ODF

جزئیات سریع کابینت 1U

19 اینچ استانداردی
اندازه: 480*250*1U یا 480*300*1U
12 عددی آداپتور دوگانه LC
حداکثر ظرفیت: 24 هسته
سینی کشویی فلزی برای بیرون کشیدن کل پانل داخلی

پانل پیچ فیبر نوری تجهیزات کمکی برای سیم کشی پایانی در شبکه ارتباطات انتقال فیبر نوری است.

که مناسب برای اتصال مستقیم کابل نوری داخلی و اتصال شاخه و محافظت از فیبر است.

ویژگی های پانل 12 پورت فیبر نوری

قابل اجرا در پایان و 19' ساختار استاندارد
قطعات فلزی با میله ها در هر دو طرف برای ارتفاع 1U
قرار دادن در قاب توزیع نوری ODF
مناسب برای آداپتورهای FC،SC،ST،LC،E2000
ورق فولادی سرد رولد، با اسپری الکتروستاتیک

24Core پانل پیچ فیبر نوری مشخصات

نوع	ابعاد (ملی متر)	حداکثر ظرفیت (نخست)	اندازه کارتن (ملی متر)	مقدار/ کارتن (بخش اول)	G.w (کیلوگرم)
GPSM-1U-SC12	4303001U	12	۴۸۵۴۲۰۳۵۰	5	29
GPSM-1U-FC24		24	۴۸۵۴۲۰۳۵۰	5	29
GPSM-1U-2SC24		48	۴۸۵۴۲۰۳۵۰	5	29
GPSM-2U-FC48	4303002U	48	500355550	4	26.5
GPSM-4U	1303004U	192	500350540	1	18.9

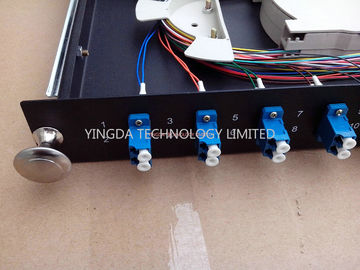

پچ پنل فیبر نوری 1U 19 اینچی قفسه کشویی 12 پورت کشو دوبلکس ODF 0

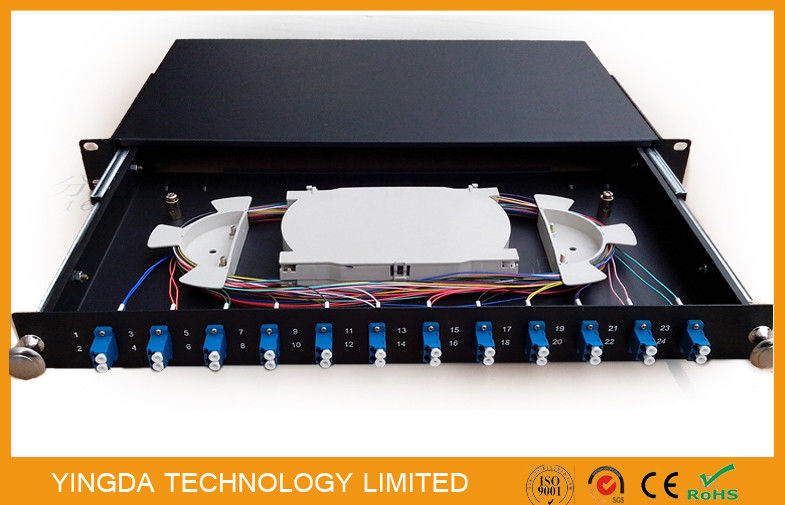

پچ پنل فیبر نوری 1U 19 اینچی قفسه کشویی 12 پورت کشو دوبلکس ODF 1

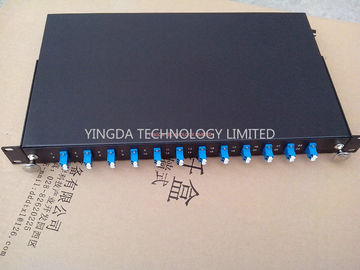

پچ پنل فیبر نوری 1U 19 اینچی قفسه کشویی 12 پورت کشو دوبلکس ODF 2

لوازم جانبی استاندارد

لوله ی بافر، پیچ های نصب، آستین محافظ گرمایش، بند نایلون، بند کابل و غیره.

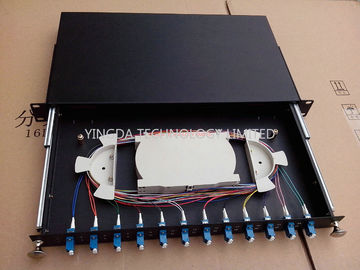

پچ پنل فیبر نوری 1U 19 اینچی قفسه کشویی 12 پورت کشو دوبلکس ODF 3

ODF های معادل
ما می تونیم منطقه مدیریت کابل جلو رو برای ساخت بهتر اضافه کنیم اگه مشتری نیاز داشته باشه
رنگ: سفید، سیاه
پچ پنل فیبر نوری 1U 19 اینچی قفسه کشویی 12 پورت کشو دوبلکس ODF 4

الزامات زیست محیطی:

استفاده در فضای باز مناسب نیست، در صورت نیاز باید اقدامات حفاظتی انجام شود.
دمای کار: -25 تا +40 °C
دمای نگهداری: -25 تا +55 °C
رطوبت نسبی: ≤85% (30°C)
فشار جوی: 70 ~ 106kPa
مدت عمر: 20 سال

خواص مکانیکی

مقاومت کششی:باید مقاومت کششی محوری حداقل 500N بین کابل را تحمل کند
جعبه پایانی و کابل، و حداقل 5N بین سیم کشی و جعبه پایانی.
آزمون فشرده سازی: هر جعبه پایانی کابل باید قادر به مقاومت در برابر آماری عمودی باشد
فشار حداقل 200N.
آزمایش پیچیدگی: جعبه پایانی کابل باید قادر به تحمل زاویه پیچیدگی باشد.

خواص الکتریکی

قطعات فلزی جعبه کابل فیبر نوری و هسته تقویت فلزی کابل، قطعات فلزی کابل و مقاومت عایق زمین
مقاومت عایق بندی:باید حداقل 2*104M ohm باشد، ولتاژ آزمایش: 500V (DC).
قدرت ولتاژ: هیچ خرابی، هیچ پدیده قوس در 15Kv DC کمتر از 1 دقیقه، هیچ خرابی، هیچ پدیده قوس.

پچ پنل فیبر نوری 1U 19 اینچی قفسه کشویی 12 پورت کشو دوبلکس ODF 6
