24 پورت SC APC اتصال 19 "ODF فیبر نوری پچ پنل توزیع قاب سفید فلزی رک کوه

24 پورت SC APC Connector 19 " ODF فیبر نوری پیچ پانل توزیع فریم سفید فلزی ریک نصب

پانل پیچ فیبر نوری تجهیزات کمکی برای سیم کشی پایانی در شبکه ارتباطات انتقال فیبر نوری است.

که مناسب برای اتصال مستقیم کابل نوری داخلی و اتصال شاخه و محافظت از فیبر است.

1U پانل پچ مشخصات

پانل توزیع نوری ویژگی ها

قابل اجرا در پایان و 19 'ساختمان استاندارد، طرح نصب قفسه، فلز برقی سرد رول، با اسپری الکتروستاتیک، ضخامت 1.2mm پس از رنگ آمیزی.کاملا صاف و بدون ترک و اثر انگشت.

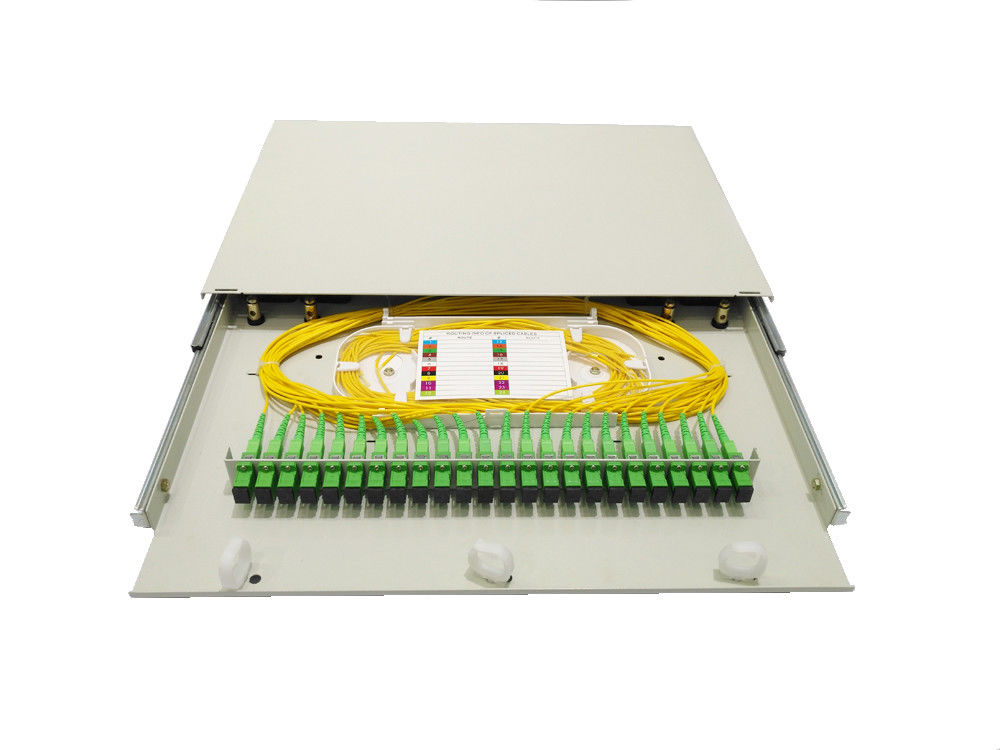

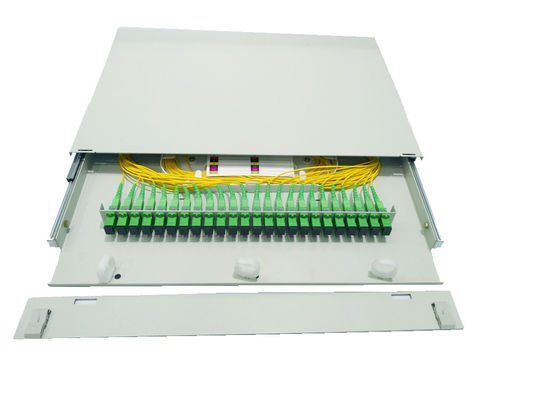

ارتفاع 1U 44.54mm می تواند 24pcs SC simplex آداپتور صفحه را نگه دارد، آداپتور با سوراخ فلنج، همه جعبه تحویل داده شده با پیچ برای تثبیت آداپتور در صفحه برای ایجاد آن پایدار در طول حمل و نقل طولانی مدت,نه که ازش فرار کنم.

1U 24Cores مجهز به 1 قطعه فيوژن Splice Tray، حداکثر 24Cores سنگ فیبر ذخیره سازی، فضای کافی برای 1.5 متر طول فیبر مدیریت یا ذخیره سازی وجود دارد.

جعبه را می توان در قاب ODF 19 اینچ یا 23 اینچ با نصب گوش نصب کرد ، که با بسته لوازم جانبی پیکربندی می شود ، با پیچ های کافی ، در هنگام تحویل ، در جعبه ثابت نیست.لطفاً وقتي ساختمون رو شروع کرديد ازش خارجش کنيد.

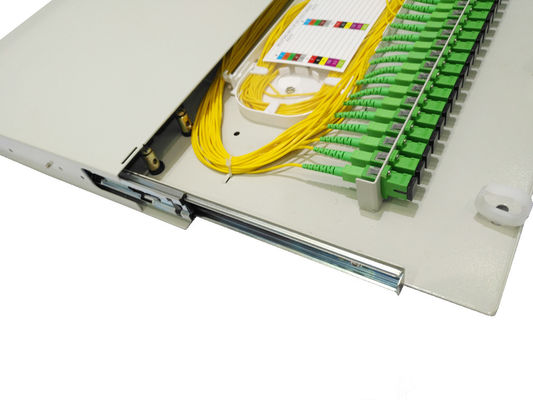

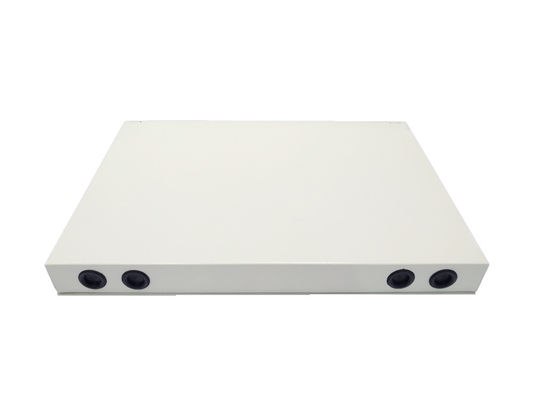

جعبه با 4 قطعه کليپ ورودی کابل و مهر و موم لاستیکی برای جلوگیری از گرد و غبار و موش، که مدیریت فیبر آسان و خوب است. سینی اسلاید فلزی بهتر از سینی پلاستیکی است،خيلي وقته که ازش استفاده نميکني، بسیار صاف و راحت است که از سینی داخلی خارج شود.

همچنین کلیمپ های کابل پلاستیکی برای مدیریت خروجی کابل ، طراحی انسانی وجود دارد ، انواع زیادی از کلیمپ ها را می توان انتخاب کرد.

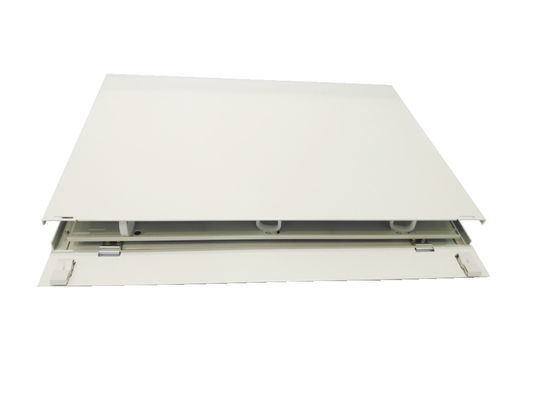

کل جعبه با یک کلیپ در جلو بسته می شود و می تواند با یک نگهدارنده فلزی در پایین بالا یا پایین چرخیده شود. هنگام تحویل، برای حفاظت بهتر بسته می شود.

الزامات زیست محیطی:

استفاده در فضای باز مناسب نیست، در صورت نیاز باید اقدامات حفاظتی انجام شود.

خواص مواد

مواد پانل فیبر نوریهستمقاومت در برابر خوردگی,خواص فیزیکی و شیمیایی پایدار تمام مواد باید سازگار باشند.

و با پوشش کابل نوری و سیم کشی سازگار استگره.

برای جلوگیری از خوردگی و دیگر آسیب های الکتریکی، این مواد باید با مواد دیگر سازگار باشند.تجهیزات مورد استفاده در پنل پچ

1. اگهاستفاده از پنل پیچ پلاستیک مهندسی، عملکرد احتراق آن باید بابا تست GB/T5169.7، تست برایدهه 30

2.استفاده از محافظ تقویت کننده کانکتور فیبر نوری مواد و دمای ذوب گرم بایدحداقل 120 درجه باشدC، نرم کردن حرارتی

درجه حرارت نباید کمتر از 90 درجه باشد.°C، می تواند در 25 ~ +40°دماي درجه سي

3. آتمام مواد باید غیر سمی و غیر خوردنی باشند.و سایر عناصر تجهیزاتاثرات جانبی

ظاهر باید شکل کامل داشته باشد، بدون شکاف، بدون حباببدون ترک ها و حفره ها، انحراف، ناخالصینقص ها

تمام رنگ های پس زمینه باید به صورت یکنواخت و پیوسته باشند.ساخت مناسبکاهش کماز دست دادن

 ساختار معقول، هسته تقویت شده ثابت استدرجعبه ی پایانی، پوشش داردسیم زمینی,

 مناسب برای کابل های فیبر نوری وکابل هاي داخلي

طرح منحصر به فرد، قفسه 19 اینچییا نصب روی دیوار

خواص مکانیکی

مقاومت کششی:باید مقاومت کششی محوری را بین جعبه پای کابل و کابل حداقل 500N و بین پیچ سیم و جعبه پای کابل حداقل 5N تحمل کند.

آزمایش فشرده سازی: هر جعبه پایانی کابل باید بتواند به فشار ثابت عمودی مقاومت کند.

حداقل 200N

آزمایش پیچیدگی: جعبه پایانی کابل باید قادر به تحمل زاویه پیچیدگی باشد.

خواص الکتریکی

1. قطعات فلزی جعبه کابل فیبر نوری و هسته تقویت فلزی کابل، فلز کابل
2. قطعات و مقاومت عایق زمین
3. مقاومت عایق بندی:
4. باید حداقل 2*104M ohm باشد، ولتاژ آزمایش: 500V (DC).
5. قدرت ولتاژ:
6. هیچ خرابی، هیچ پدیده قوس در 15Kv DC کمتر از 1 دقیقه، هیچ خرابی، هیچ قوس
7. پدیده ای
