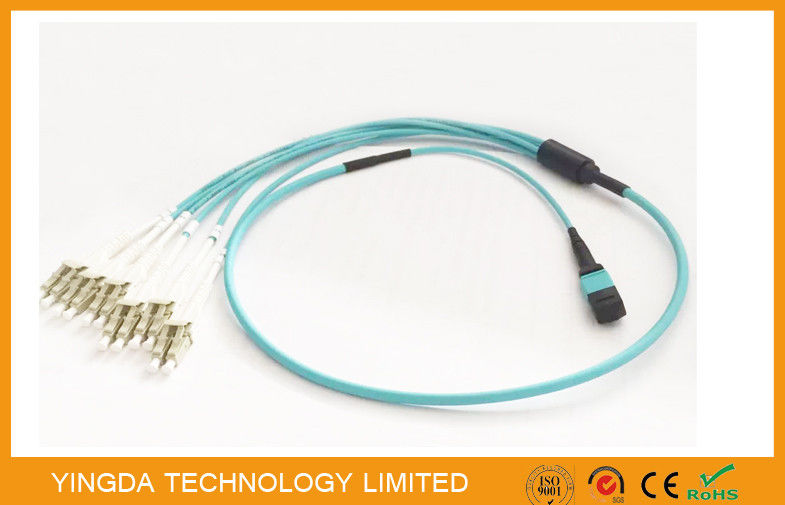

100G QSFP MPO MTP Cable

مقدار تولیدی:	100 pcs
قیمت:	0.2USD-100USD
بسته بندی استاندارد:	1 pc/ box, 160 pcs/carton box
Delivery period:	7days after payment
روش پرداخت:	Western Union, T/T
ظرفیت تامین:	10,000 pcs per month

اطلاعات دقیق

توضیحات محصول

امتیازها و نظرات

اطلاعات دقیق

محل منبع

نام تجاری

YINGDA

گواهی

ISO SGS ROHS

Model Number

MTPf-62LC-OM3-01

کانکتور:

مرد MTP MPO

نوع فیبر:

10G OM3

نوع کابل:

کابل بسته

تعداد فیبر:

12 فیبر - 6 LC دوبلکس

از دست دادن ورودی:

<0.3dB

بسته بندی:

بسته بندی وکیوم

برجسته کردن:

MPO fanout cable,MPO patch cord

MPO patch cord

توضیحات محصول

کابل 100G OM3-300 QSFP MPO MTP با 6 x LC Duplex Uniboot Connector Aqua

MPO / MTP Fan out Assembly (Pre-terminated) امکان استفاده سریع از اتصال چند پورت پیچ را در شبکه های منطقه ذخیره سازی و برنامه های LAN مرکز داده فراهم می کند.اطمینان از استفاده کافی از مسیرهای افقی و عمودی قفسه ها از طریق استفاده از کابل های کوچک.

ساخت با اتصال ماژولار MPO / MTP و اتصال LC / SC / FC ، این مجموعه ها سازگاری را فراهم می کنند ،انعطاف پذیری و عملکرد سیستم در منطقه توزیع تجهیزات سوئیچ LAN/SAN با تراکم بالا.

ویژگی ها و مزایای MTP/MPO:

1از کانکتورهای MPO استفاده کنید - فاکتور فرم کوچک ، کانکتورهای نوری فشار / کشش 12 فایبر یا 24 فایبر.

2- پیاده سازی سریع - طراحی های خاص برنامه ریزی تنظیمات و ساخت شکسته به نیازهای برنامه ریزی برای به حداقل رساندن ضایعات، بهینه سازی مدیریت کابل، سرعت پیاده سازی،و بهبود انعطاف پذیری و مدیریت برای هزینه های نصب پایین تر.

3. کارخانه پایان یافته - ارائه یک راه حل سریع برای استقرار، مقیاس پذیر برای بهبود قابلیت اطمینان و کاهش زمان و هزینه نصب.

4.100٪ آزمایش شده (داده های آزمایش ارائه شده) - اطمینان از عملکرد نوری تایید شده برای بهبود یکپارچگی شبکه.

5کابل با تراکم بالا - از فضای مسیر به طور کارآمدتر استفاده می کند تا مدیریت و کاهش هزینه های نصب را بهبود بخشد.

6. عملکرد بهینه - مونتاژ های ساخته شده با کاهش کاهش MPO / MTP OECE اختصاصی.

از دست دادن بازگشت، به حداقل رساندن تنوع برای بهبود عملکرد از دست دادن لینک کانال.

7. انطباق با استانداردها: - کابل جاکت با NFPA 262 Fiber Optical Nonconductive Plenum (OFNP) یا IEC-60332 Low Smoke Zero Halogen (LSZH) مطابقت دارد.مطابق با دستورالعمل 2002/95/EC (RoHS) و REACH SvHC.

- کانکتور MPO مطابق با IEC-61754-7 و EIA/TIA-604-5 است.

جزئیات کابل نوری MPO

کابل های پیچ MPO برای ایجاد اتصال بین کیست های MPO استفاده می شود
یا اتصال به تجهیزات فعال با رابط MPO/MTP.
در مواردی که یک سیم پیچ MPO به یک سیم پیچ دیگر متصل شود (از طریق یک پیوندهای MPO)
کابل پیچ MPO، یکی از دو کانکتور MPO باید مرد باشد (با پین مجهز باشد).
کابل های پیچ MPO در سه پیکربندی مختلف نقشه سیم در دسترس هستند: مستقیم،
کل کابل های پچ MPO Flipped یا Pair Flipped در حالت چند حالت و
کابل فیبر تک حالت

مشخصات کانکتورهای MPO فیبر نوری

ماده		SM	ام ام
تعداد فیبر		8,12،24 هسته
لهستانی		PC،APC	PC
رنگ محفظه		استاندارد ((سبز)) ، نخبه ((سفيد))	استاندارد ((بیج)) ، نخبه ((آکو))
از دست دادن ورودی	استاندارد	≤0.7dB	≤0.5dB
	از دست دادن کم نخبه	≤0.35dB	≤0.3dB
خسارت بازده		PC≥50dB؛ APC≥60dB	≥30dB
دوام (500 بار)		≤0.2dB
طول موج آزمایش		1310/1550nm	850x1310nm

مشخصات کابل فیبر MPO

نوع فیبر	OS2,OM1,OM2,OM3,OM4
تعداد فیبر	8، 12، 24، 48، 72، 96 هسته
قطر بیرونی	3.0mm (8 / 12Core) ، 5.5mm (24Core) یا سفارشی
رنگ کت بیرونی	OS2 ((سفید) ، OM2 ((نارنجی) ، OM3 ((آب) ، OM4 ((آب) ، یا سفارشی
مواد ژاکت بیرونی	LSZH، OFNP، OFNR
مقاومت کششی	500N
دمای کار	-20 تا + 70°C
دمای ذخیره سازی	-40 تا + 70°C

ساختار کابل فیبر کابلی:
100G QSFP MPO MTP Cable 0

اطلاعات سفارش کابل فیبر Mpo

P/N	توضیحات
MPOM-62LC-S62-U	MPO فان-آوت پیچ کابل، OS2 (G652D) MPO/APC مرد-6xDuplex LC UPC 1m پیراهن های زرد
MPOM-62LC-S67U	MPO فان-آوت پیچ کابل، SM (G655A) MPO/APC مرد-6xDuplex LC UPC 1m پیراهن های زرد
MPOM-62LC-OM1-U	MPO فان-آوت پیچ کابل، OM2 (50/125um) MPO مرد-6xDuplex LC UPC 1m نارنجی
MPOM-62LC-OM2-U	MPO فان-آوت پیچ کابل، OM1 (62.5/125um) MPO مرد-6xDuplex LC UPC 1m نارنجی
MPOM-62LC-OM3-U	MPO فان-آوت پیچ کابل، OM3 (50/125um) MPO مرد-6xDuplex LC UPC 1m نارنجی
MPOM-62LC-OM4-U	MPO فان-آوت پیچ کابل، OM4 MPO مرد-6xDuplex LC UPC 1m نارنجی

100G QSFP MPO MTP Cable 1 100G QSFP MPO MTP Cable 2
