شکاف کننده فیبر نوری PLC PON 1x32 SC سفارشی FTTH و شکاف CATV از دست دادن
-
برجسته
,
,fbt coupler
-
رابطSC APC
-
فیبر نوع 2فیبر کورنینگ SMF-28e SM
-
از دست دادن درج16.9 دسی بل
-
یکنواختی (حداکثر)1.5 دسی بل
-
طول موج1260-1650 نانومتر
-
PDL (حداکثر)0.3 دسی بل
-
ماژول جعبه پلاستیکی140*115*18 میلی متر
-
طول فیبر1.5 متر
-
قطر کابل3.0 میلی متر
-
نسبت تقسیمشکاف جعبه ABS 1x32
-
محل منبعچین
-
نام تجاریYINGDA
-
گواهیISO CE ROHS
-
Model NumberYD-PLC-ML132-SC-15-30
-
Minimum Order Quantity50 pcs
-
قیمتnegotiable
-
Packaging Details1PC/BOX
-
زمان تحویل5-8 روز پس از پرداخت
-
Supply Ability10,000 pcs per month
شکاف کننده فیبر نوری PLC PON 1x32 SC سفارشی FTTH و شکاف CATV از دست دادن

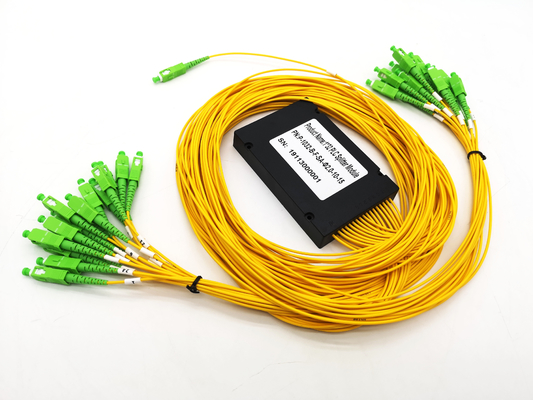

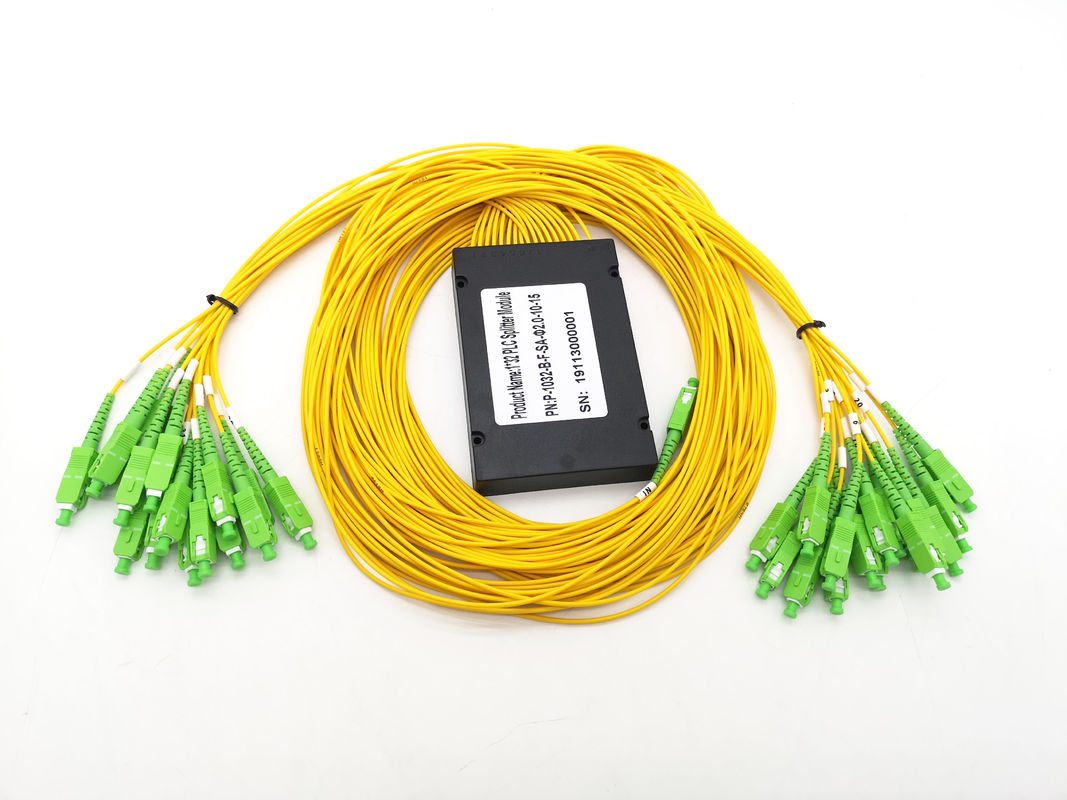

ماژول شکاف فیبر نوری PLC PON 1x32 SC، کوپلر تقسیم فیبر نوری 1M Singlemode
جزئیات سریع 1:32 شکاف فیبر نوری PLC
- کانکتورهای pigtail SC APC ورودی/خروجی
- نوع فیبر: Corning G657A2 2mm زرد
- اندازه ماژول ABS: 140 * 115 * 18 میلی متر
- 1x2 1x3 1x4 1x5 1x16 1x8 1x9 1x12 1x16 1x24 1x32 2x32 نسبت تقسیم همه موجود است
- مطابق با استانداردهای هسته ای Telcordia-1209 و GR-1221-core
شکاف نوری مدارهای موج نور مسطح (PLC). دستگاه‌های انشعاب نوری کاملاً غیرفعال هستند که تلفات اینرسی و PDL بسیار کم، یکنواختی کانال عالی و طیف گسترده طول موج عملی را نشان می‌دهند.این تقسیم‌کننده‌ها با هسته‌های Telcordia-1209 و GR-1221 ساخته و آزمایش می‌شوند تا عملکرد بالا را ارائه دهند، به طور خاص برای برآورده کردن نیازهای سخت شبکه‌های FTTH، PON و CATV طراحی شده‌اند.
1 تا 32متعادلمشخصات فنی اسپلیتر
جدول 1-1×رک اسپلیتر N PLC
|
پارامترها |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
طول موج عملیاتی (nm) |
1260~1650 |
|||||
|
نوع فیبر |
SMF-28e یا مشتری مشخص شده است |
|||||
|
افت درج (dB)(درجه S/P) |
4.0/3.8 |
7.3/7.0 |
10.5/10.2 |
13.7/13.5 |
16.9/16.5 |
21.0/20.5 |
|
یکنواختی از دست دادن (dB) |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2.5 |
|
ضرر برگشتی (dB) (درجه S/P) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
تلفات وابسته به قطبش (dB) |
0.2 |
0.2 |
0.3 |
0.3 |
0.3 |
0.4 |
|
جهت دهی (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
افت وابسته به طول موج (dB) |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
0.5 |
|
پایداری دما (-40~85 درجه سانتیگراد (dB) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
دمای عملیاتی (درجه سانتیگراد) |
-40~85 |
|||||
|
دمای ذخیره سازی (درجه سانتیگراد) |
-40~85 |
|||||
|
|
||||||
جدول 2-2×رک اسپلیتر N PLC
|
مولفه های |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
طول موج عملیاتی (nm) |
1260~1650 |
||||
|
نوع فیبر |
SMF-28e یا مشتری مشخص شده است |
||||
|
افت درج (dB)(درجه S/P) |
4.2 |
7.6 |
11.0 |
14.5 |
17.5 |
|
یکنواختی از دست دادن (dB) |
0.8 |
1.5 |
1.5 |
2.0 |
2.5 |
|
ضرر برگشتی (dB)(درجه S/P) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
تلفات وابسته به قطبش (dB) |
0.2 |
0.2 |
0.3 |
0.4 |
0.4 |
|
جهت دهی (dB) |
55 |
55 |
55 |
55 |
55 |
|
افت وابسته به طول موج (dB) |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
|
پایداری دما (-40~85 درجه سانتیگراد (dB) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
دمای عملیاتی (°C) |
-40~85 |
||||
|
دمای نگهداری (درجه سانتیگراد) |
-40~85 |
||||
|
|
|||||
ویژگی های شکافنده غیرفعال فیبر نوری 32 راه 50/50
- از دست دادن حساسیت به طول موج نوری قابل انتقال نیست.می تواند انتقال را برآورده کندنیاز به موج های مختلف
- یکنواخت تقسیم نور. ممکن است سیگنال را به طور یکنواخت به مشتری توزیع کند.
- ساختار فشرده است، ممکن است مستقیماً در آن نصب شودکابینت های متقاطع مختلف را ارائه دهید، نیازی به طراحی خاصی ندارد و فضای نصب بزرگتری را باقی می گذارد.
- کانال های منشعب از یک عنصر ممکن است به بیش از 32 کانال برسد.
- هزینه چند کاناله کم است. هر چه کیفیت کانال منشعب بیشتر باشد، مزیت هزینه خواهد داشتواضح تر
کاربرد گسترده 1x32 شکاف فیبر نوری
* شبکه FTTH، FTTC، FTTB
* شبکه های نوری غیرفعال (PON)
* شبکه های CATV و ارتباطات داده
* تجهیزات و سیستم های فیبر نوری
* توزیع سیگنال نوری

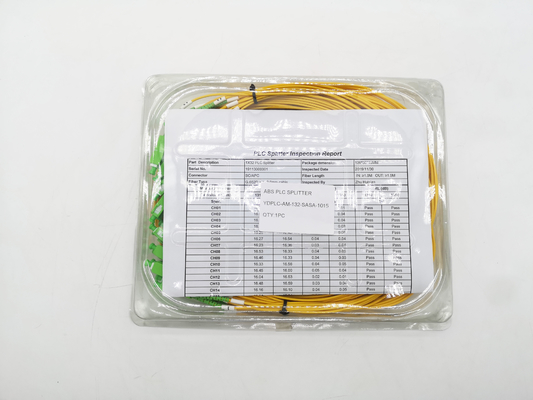

همه اسپلیترها با گزارش تست تحویل داده می شوند و برچسب هایی روی خود ماژول ABS وجود دارد که شامل: نام محصول، مشخصات، مقدار، شماره سریال و غیره است.

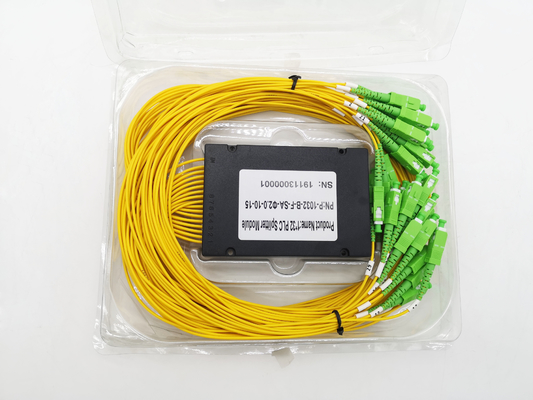

بسته بندی جداگانه توسط جعبه تاول، شکاف های مخصوص برای نصب ماژول abs و کانکتورها، محافظت نامرئی و خوب
ورودی با علامت IN، خروجی با 1 2 3 4 ... 32 حلقه شماره برای هر پورت برای تشخیص و نصب بهتر.
