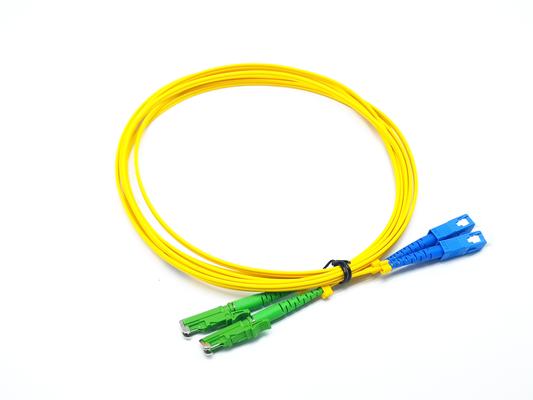

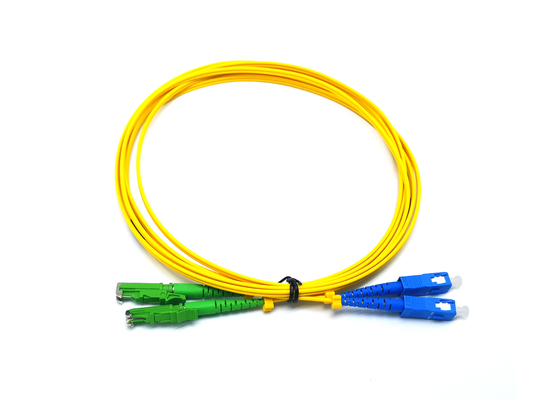

E2000 APC to SC UPC Fiber Optic Patch Cord Singlemode Simplex 1.8mm LSZH Riser Cable
برای نمونه و کوپن رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xرابط | پچ کورد E2000 SC | تعداد فیبر | Simplex 1core |
---|---|---|---|
از دست دادن درج | <0.3dB | برگشت ضرر | >55dB UPC، >60dB APC |
طول فیبر | 3 متر | قطر کابل | 1.8 میلی متر |
رنگ کابل | رنگ زرد | رنگ رابط | سبز آبی |
برجسته | fiber optic patch cable,multimode patch cord,multimode patch cord |
E2000 APC به SC UPC وصله سیم فیبر نوری کابل رایزر LSZH Singlemode Simplex 1.8mm
جزئیات سریع جامپر فیبر نوری:
- اتصال E2000 SC LC ST FC MTRJ MU SMA DIN D4 MPO MTP همه چیز خوب است
- حالت تک، فیبر چند حالته، Corning FS Draka YOFC Fiberhome و غیره.
- IL <0.3dB، تست تداخل سه بعدی، صفحه انتهایی، تست فرول
- تست 100% قبل از تحویل با گزارش استراحت
- دارای گواهی ISO، CE، IEC، Telcordia، مطابقت ROHS
پچ کورد فیبر نوری یکی از پرکاربردترین قطعات در شبکه فیبر نوری است. پچ کوردهای نوری را فیبر نوری نیز می نامند.
جامپر یا پچ کابل فیبر نوری.به طور کلی دو نوع پچکورد فیبر نوری وجود دارد: پچکورد فیبر نوری تک حالته و پچکورد فیبر نوری چند حالته.
حالت فیبر به معنای حالت انتقال نور فیبر نوری در هسته کابل فیبر نوری است.فیبر تک حالت فیبر شیشه ای 9/125um در مرکز و رنگ ژاکت زرد، پچ کورد فیبر نوری چند حالته با فایبر گلاس 50/125 یا 62.5/125 در مرکز و رنگ ژاکت نارنجی است.
پچ کورد فیبر نوری E2000 یکی از جدیدترین سبک هایی است که توسط Diamond توسعه یافته است، E2000 یک کرکره فنری است که برای محافظت از فرول در برابر گرد و غبار و خراش استفاده می شود.اتصالات فیبر E2000 اندازه اتصال دهنده های فیبر SC است.
پچ کورد فیبر نوری SC توسط شرکت ژاپنی NTT اختراع شد.این یکی از پرکاربردترین پچ کوردهای فیبر نوری است.
پچ کورد فیبر نوری SC دارای قیمت کم، سادگی و همچنین دوام خوب است، پچ کورد فیبر نوری SC دارای زبانه قفل کننده روی
پایانه کابل، یک کانکتور فیبر نوری از نوع فشار و کشش است.
مشخصات فنی پچ سیم فیبر نوری
مورد |
استاندارد، استاد |
نوع رابط |
LC، SC، ST، FC.MU، DIN، D4، MPO، SC/APC، FC/APC,LC/APC.MU/APC |
دوبلکس MTRJ/زن، MTRJ/مرد |
|
نوع فیبر |
|
9/125 SMF-28 یا معادل آن (Singlemade) OS1 |
|
50/125، 62.5/125 (چند حالتی) OM2&OM1 |
|
50/125، 10G (چند حالتی) OM3 |
|
نوع کابل |
سیمپلکس، دوبلکس (زیپکورد) |
Φ3.0mm، Φ2.0mm، Φ1.8mm |
|
Φ1.6mm PVC یا LSZH |
|
Φ0.9mm، Φ0.6mm فیبر بافر PVC یا LSZH |
|
روش پرداخت |
UPC، SPC، APC (۸ درجه و ۶ درجه) |
از دست دادن درج |
≤ 0.1dB (برای Singlemode Master) |
≤ 0.25dB (برای تک حالت استاندارد) |
|
≤ 0.25dB (برای چند حالته) |
|
تست شده توسط JDS RM 3750 |
|
|
UPC ≥ 50dB |
SPC ≥ 55dB |
|
APC ≥ 60dB (typ.65dB) |
|
تست شده توسط JDS RM3750 |
|
تکرارپذیری |
±0.1dB |
دمای عملیاتی |
-40 تا 85 درجه سانتی گراد |
(برای تک حالت) |
شعاع انتهایی فرول |
7 میلی متر ≤ R ≤ 12 میلی متر (برای APC) |
|
10mm ≤ R ≤ 25mm (برای استاندارد) |
|
Apex Offset ≤ 30 μm (برای Master) |
|
Apex Offset ≤ 50μm (برای استاندارد) |
|
Undercut -50nm ≤ U ≤ 50nm |
|
تست شده توسط DORC ZX-1 |
ویژگی های پچ کورد E2000
- از دست دادن درج کم
- توانایی تکرار
- ضرر بازدهی بالا
- عملکرد درج متقابل
- پایداری دمایی خوب
- خاصیت کششی قوی
- قیمت فیبر چند حالته ارزان، انتقال از راه دور
- پهنای باند انتقال گسترده
کاربرد SC Patch Cord:
سیستم ارتباط فیبر، شبکه دسترسی فیبر، انتقال داده، CATV، LAN، تجهیزات تست، سنسور فیبر نوری و غیره
سیمهای پچ Yingda Fibra Optica به خوبی در شعاع خمیدگی مناسب بستهبندی میشوند و پچکورد زیپکورد از لوله انقباض حرارتی در محل اتصال شکسته برای محافظت و از اتصالات نایلونی برای قرار دادن اتصالات در محل استفاده میکند.علامت اعداد مانند A/B یا 1/2 برای تشخیص کانکتورهای دوبلکس.

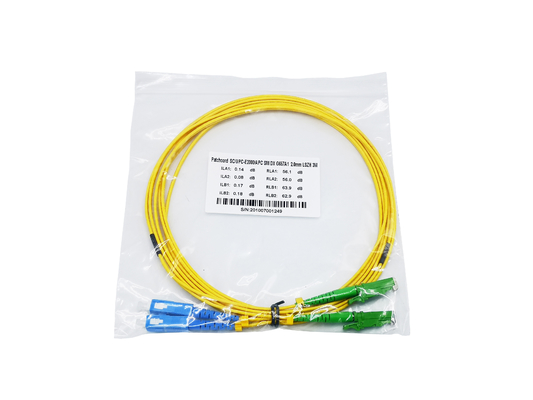

پچکورد با برچسبهای گزارش تست روی کیسه پلاستیکی، تضمین کیفیت 100% تحویل داده میشود.
برچسب های سفارشی با آرم، نام تجاری، سازنده، شماره قطعه، اطلاعات پروژه و غیره را بپذیرید.
اطلاعات سفارش
مورد | پارامتر |
نوع رابط | FC، ST، SC، LC، MU، MPO، E2000، MTRJ، SMA |
صورت پایانی | UPC PC APC |
قطر کابل | Ф0.9 میلی متر، Ф1.6 میلی متر، Ф1.8 میلی متر، Ф2 میلی متر، Ф2.4 میلی متر، Ф3 میلی متر،Ф3.5 میلی متر،2.0 * 3.0 میلی متر،2.0 * 5.0 میلی متر،4.0 * 7.0 میلی متر،3.5 * 6.5 میلی متر،و غیره |
تعداد فیبر | سیمپلکس، دوبلکس، 4 هسته ای، 6 هسته ای، 8 هسته ای، 12 هسته ای یا مشتری را مشخص کنید |
نوع فیبر | G652B، G652D، G655، G657A1، G657A2، 50/125، um 62.5/125um، OM3 (50/125-150)، OM4 (50/125-300) و غیره. |
رنگ بدنه رابط | آبی، بژ، آبی، بنفش، رز قرمز، سبز و غیره |
رنگ چکمه | خاکستری، آبی، سبز، سفید، قرمز، سیاه، سبز و غیره |
ژاکت کابل: | PVC، LSZH، TPU، PE و غیره |
طول کابل | سفارشی شده |
