2U 19 اینچ فلز ODF فیبر نوری پنل پچ برای مرکز داده های FTTH FTTX CATV LAN

مقدار تولیدی:	10 درصد
قیمت:	negotiate
بسته بندی استاندارد:	1pc / جعبه، 5pcs / جعبه کارتن
Delivery period:	5-8 روز
روش پرداخت:	D/A، D/P، T/T، Western Union، MoneyGram
ظرفیت تامین:	100000 در ماه

اطلاعات دقیق

توضیحات محصول

امتیازها و نظرات

اطلاعات دقیق

محل منبع

نام تجاری

YINGDA

گواهی

ISO CE

شماره مدل

24 پورت ODF

درخواست:

مرکز داده CATV LAN مخابرات FTTH FTTX

نوع کابل:

سیمپلکس دوبلکس

حالت فیبر:

تک حالته چند حالته

مواد:

24 پچ پنل

اندازه:

19 اینچ

پانل توزیع فیبر نوری 1U

برجسته کردن:

پنل پیچ فیبر نوری فلزی ODF,پانل پیچ فیبر نوری FTTH ODF

FTTH ODF Fiber Optic Patch Panel

توضیحات محصول

مدل پنل پیچ فیبر 1U 2U

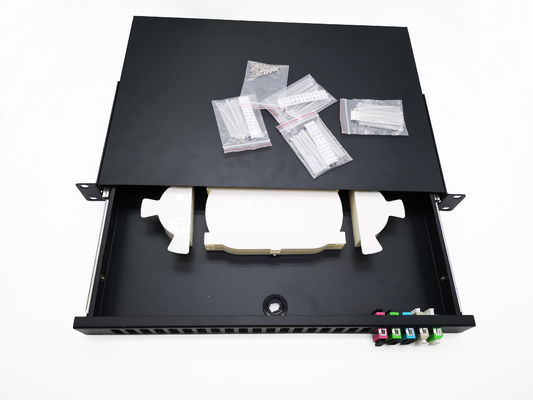

2U 19 اینچ فلز ODF فیبر نوری پنل پچ برای مرکز داده های FTTH FTTX CATV LAN 0

نوع کشوی کشویی پنل پیچ فیبر نوری تجهیزات کمکی برای سیم کشی پایانی در شبکه ارتباطات انتقال فیبر نوری هستند.که برای اتصال مستقیم کابل نوری داخلی و اتصال شاخه مناسب استو از فیبر محافظت می کنه.

48 پنل پچ ویژگی ها

قابل اجرا در پایان و 19' ساختار استاندارد،
قرار دادن در قاب توزیع نوری ODF
مناسب برای آداپتورهای FC، SC، ST، LC، E2000
1.2mm ورق فولادی سرد، با اسپری الکترواستاتیک
سینی کشویی فلزی از سینی پیچ و پایین، آسان و سریع برای کار بدون باز کردن پوشش
طراحی پوشش کلیپ، ضد گرد و غبار و کل جعبه بسته نشده در حال کار
عملکرد کل جلو با کلیپ های کابل و منطقه مسیر، ذخیره سازی فیبر بزرگ

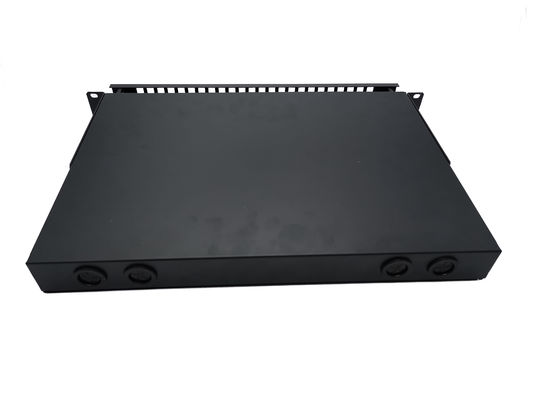

4 پورت ورودی کابل در پشت، قطر می تواند سفارشی، به طور معمول 20mm
رنگ جعبه می تواند سفارشی شود، سفید، سیاه، و غیره.
چاپ ابریشم یا علامت لیزر هر دو در دسترس هستند.

تمام قطعات فلزي از فولاد ضد زنگ هستند تا مدت عمر طولانی تضمین شود.

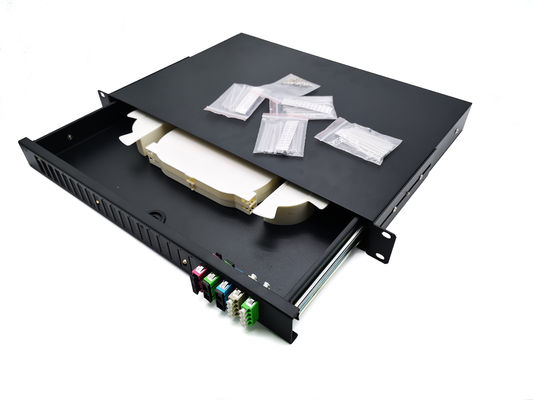

2U 19 اینچ فلز ODF فیبر نوری پنل پچ برای مرکز داده های FTTH FTTX CATV LAN 1

ابعاد جعبه

مدل	ابعاد ((WDH) mm	حداکثر ظرفیت ((نوا)
GPSM-1U-SC24	4823001U	24
GPSM-1U-FC24	4823001U	24
GPSM-1U-2SC24	4823001U	48
GPSR-2U-SC48	4823001U	48
GPSR-2U-FC48	4823002U	48
GPSR-3U-SC96	4823003U	96
GPSR-4U-SC144	4823004U	144

24 مشخصات فنی پنل پچ

عرض	۴۸۲ میلی متر
عمق	۳۰۰ میلی متر
ارتفاع	1U، 2U، 3U، 4U، و غیره
حداکثر ظرفیت	144 هسته
مواد	1.2 mm SPCC فولادی که به صورت سرد رول شده است
پورت ورودی کابل	4 پورت گرد با لاستیک φ20mm
پورت خروجی کابل	پورت آداپتور SC FC LC ST E2000 و غیره
مقدار آداپتور	۱۴۴ عدد
پوشش مواد	پودر
دمای کار	-10 تا +85 درجه سانتیگراد
استانداردها	TIA/EIA 568.C، ISO/IEC 11801، ENS50173، IEC60304، IEC61754، EN297-C، CEA/EIA-310-E، ANSI/TIA/EIA-606-A، GR-449-CORE، RoHS
رتبه بندی IP	IP20
رنگ	سفید، سیاه

مشخصات کانکتور

از دست دادن ورودی	<0.3dB
خسارت بازده	>65dB APC، >50dB UPC، >30dB PC
دوام جفت گیری	500 بار
طول موج	850-1550nm
استانداردها	IEC61300، IEC61754، ROHS و غیره

جزئیات محصول

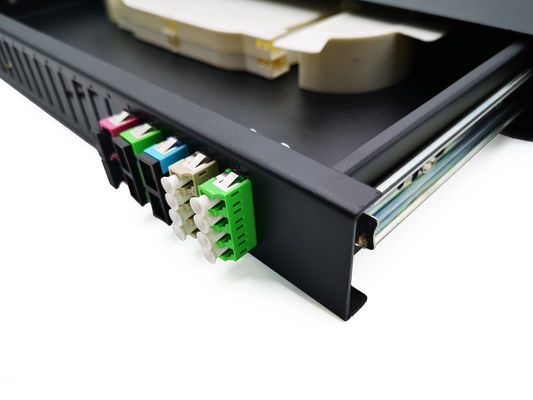

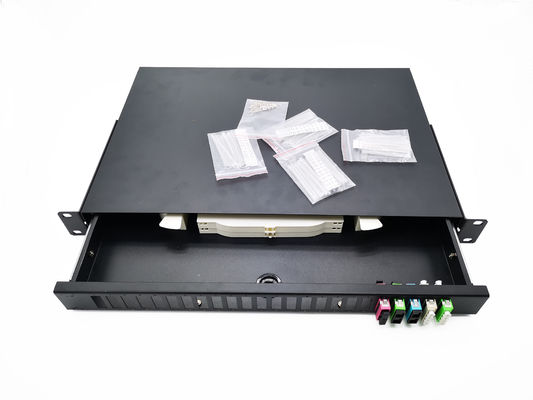

2U 19 اینچ فلز ODF فیبر نوری پنل پچ برای مرکز داده های FTTH FTTX CATV LAN 2

اطلاعات بسته بندی

مدل	مقدار زمان حمل و نقل/CTN (pc)	CTN SIZE در سانتی متر	N.W./CTN (کیلوگرم)	G.W./CTN (کیلوگرم)
GPSR-1U	5	48.54235	25	27.5
GPSR-2U	4	473555	24.8	26.35
GPSR-3U	3	473545	22.1	23.65
GPSR-4U	2	503554	17.2	18.5

لوازم جانبی استاندارد

ماده	مقدار	ماده	مقدار
گوش های نصب شده	1 جفت	لوله های محافظ گرما	پیکربندی بر اساس درخواست
علامت شماره	پیکربندی بر اساس درخواست	کراوات نایلون	پیکربندی بر اساس درخواست
پیچ های نصب	6 عدد	لوله ی بافر	۱ درصد

Yingda ارائه همه انواع جعبه ODF، تحقیقات خوش آمدید در

سوفی وانگ

شرکت شنتزین ینگدا فوتونیک

ایمیل:sales@yingdapc.com

تلفن: +86 18688982406

www.fibreopticbox.com
