نام تجاری: | Yingda |
شماره مدل: | 4CH CWDM 1X4 |
مقدار تولیدی: | 100 تا |
قیمت: | 1.1USD-4.58USD |
زمان تحویل: | 7 روز |
شرایط پرداخت: | T/T، وسترن یونیون، مانی گرام |

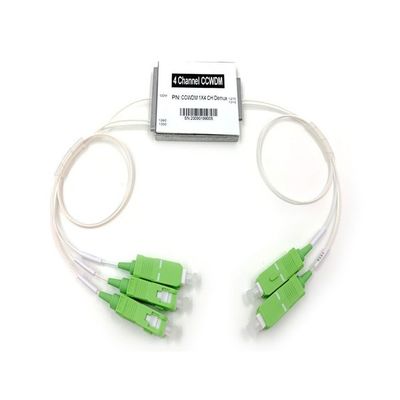

مینی کامپکت WDM (CCWDM) 4CH طول موج تقسیم چندگانه برای شبکه CWDM چند طول موج طراحی شده است. این بر اساس فن آوری فیلتر فیلم نازک (TFF) و پلت فرم فناوری فضای آزاد است.Sاین در 4 کانال 20nm کانال فاصله ITU شبکه CWDM طول موج از 1270nm به 1610nm کار می کندبرای کار با لیزرهای ارزان قیمت و بدون خنک کننده ایده آل است.
با حداکثر 4 کانال پراکندگی کم، این یک محصول با ظرفیت بالا و هزینه پایین برای 40G / 100G، CATV و مترو یا شبکه دسترسی است.
اینگدا یک سری از مینی 4CH CCWDM سفارشی را در جعبه فلزی ارائه می دهد تا نیازهای مختلفی را در زمینه پیکربندی پورت (1310nm و پورت های ارتقاء) ، طول موج عملیاتی، نوع فیبر، طول فیبر،کانکتور ورودی، و اتصال خروجی.
ویژگی ها
از دست دادن کم ورودی
منزوی بودن بالا
ثبات و قابلیت اطمینان بالا
درخواست
سیستم های پهن باند
افزونه و رها کردن چندگانه نوری
شبکه های ارتباطی مترو/ دسترسی
ابزار فیبر نوری
مشخصات
پارامتر |
واحد |
مقدار آزمایش |
||||
از دست دادن ورودی (23°C) |
دی بی |
1490 |
1510 |
1530 |
1550 |
|
از دست دادن وابسته به قطبی شدن |
دی بی |
0.08 |
0.06 |
0.08 |
0.06 |
|
انزوا |
مجاور |
دی بی |
≥30 |
|||
|
غیر مجاور |
دی بی |
≥40 |
|||
موج های کانال |
دی بی |
≤0.5 |
||||
دستورالعمل |
دی بی |
≥50 |
||||
خسارت بازده |
دی بی |
≥45 |
||||
دمای کار |
°C |
-10 ~ +70 |
||||
دمای ذخیره سازی |
°C |
-40 ~ +85 |
||||
دادن قدرت |
mW |
300 |
||||
کانکتور |
- |
FC/APC |
||||
نوع فیبر |
- |
G657A2 با لوله گشاده 900um |
||||
طول فیب |
م |
0.5 |
مشخصات عملکرد
پارامترها |
ارزش |
واحد |
|
طول موج عملیاتی |
۱۲۶۰ تا ۱۶۲۰ |
nm |
|
کانال |
1490، 1510, 1530, 1550 |
nm |
|
فاصله کانال |
20 |
nm |
|
باند عبور کانال(@ -0.5dBپهنای باند) |
±65 |
nm |
|
از دست دادن ورودی |
≤1.7 |
دی بی |
|
انزوا |
مجاور |
≥30 |
دی بی |
غیر مجاور |
≥40 |
دی بی |
|
حساسیت دمای ضایعات ورودی |
≤0.5 |
دی بی |
|
تغییر دمای طول موج |
≤0.002 |
nm/°C |
|
از دست دادن وابسته به قطبی شدن |
≤0.2 |
دی بی |
|
پراکندگی حالت قطبی |
≤0.2 |
PS |
|
ریپل |
≤0.5 |
دی بی |
|
دستورالعمل |
≥50 |
دی بی |
|
خسارت بازده |
≥45 |
دی بی |
حداکثر قدرت تحویل |
300 |
mW |
دمای کار |
-40 ~ +85 |
°C |
دمای ذخیره سازی |
-40 ~ +85 |
°C |
نوع فیبر |
لوله گشاده ی ۹۰۰ میلی متری سفید، G657A1 |
|
طول فیبر |
0.15+002 |
m |
کانکتور |
FC/UPC |
|
اندازه بسته بندی |
21*12.9*64 |
mm |
توجه:
این شاخص تنها مربوط به محصول بدون کانکتور است. این شاخص بدون اخطار قابل تغییر است..
خط توليد يينگدا:
