نام تجاری: | YINGDA |
شماره مدل: | MPO-LC 8CORES ELITE |
مقدار تولیدی: | 100 |
قیمت: | 0.2USD-100USD |
زمان تحویل: | 5-8 روز کاری |
شرایط پرداخت: | T/T، Alipay، Paypal |
توضیحات کابل MPO
مونتاژ کابلهای چند هستهای MPO/MTP و کابلهای اصلی، استقرار سریع کابلکشی ستون فقرات با چگالی بالا را در مراکز داده و سایر محیطهای فیبر بالا تسهیل میکند و زمان و هزینه نصب یا پیکربندی مجدد شبکه را کاهش میدهد.
MTP/MPO برای اتصال کاستها، پنلها یا فناوتها استفاده میشود، که در انواع فیبر در نسخههای استاندارد 8، 12، 24 یا 48 هستهای با استفاده از یک ساختار کابل میکرو فشرده و مقاوم ارائه میشود. کابل فشرده استفاده از مسیر کابل را بهینه میکند و جریان هوا را بهبود میبخشد.
این کابلهای MPO/MTP با باکیفیتترین اجزا ساخته شدهاند، نسخههای Elite با تلفات کم ارائه میشوند که دارای درج کم برای شبکههای پرسرعت و پرتقاضا هستند که در آن بودجههای برق حیاتی هستند.
ویژگی
[سرعت بالا و چگالی بالا] این کابل فیبر نوری mpo دارای فیبر چند حالته با کیفیت ممتاز است، کابلهای mpo om5 اتصال ایمن و قابل اعتمادی را فراهم میکند، تلفات درج کم (IL≤0.35dB) و تلفات بازگشت بالا (RL≥60dB)، پشتیبانی از 10G/40G/100 گیگابیت

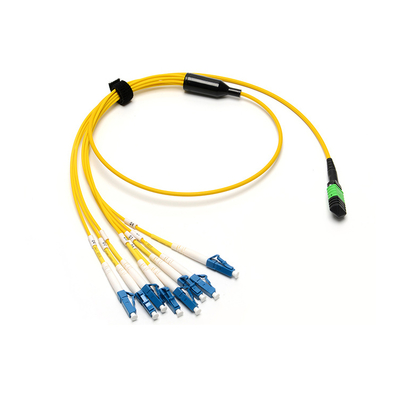

[کاربرد کابل Breakout MPO] منطقه مسکونی، اتاق پارک صنعتی، اتصال سیگنال نوری ساختمان تجاری، مراکز داده بزرگ، سیستم کابلکشی متراکم ساختمان، سیستم ارتباطات فیبر نوری، شبکه تلویزیون کابلی، شبکه مخابراتی LAN,برنامههای GPON/EPON,شبکه گسترده، fttx
[ژاکت LSZH ایمنی فیبر چند حالته] کابل پچ فیبر ما که دارای یک ماده ژاکت کم دود بدون هالوژن lszh (ضریب اصطکاکμ، <0.2) است، مقاومت در برابر آتش و حداقل تولید دود و بخارات سمی را در صورت آتش سوزی ارائه میدهد و به طور قابل اعتماد در محدوده دمایی -20 درجه سانتیگراد تا +70 درجه سانتیگراد کار میکند.[تحویل سریع] کابل پچ MPO ما یکی از هزاران مونتاژ کابل فیبر نوری موجود در انبار است و آماده ارسال است. زمان تحویل حدود 2-3 روز کاری است.
پارامترهای نوری کانکتورهای MPO
تلفات درج (dB)
SM استاندارد
|
SM Elite
|
MM استاندارد
|
MM Elite
|
≤0.7
|
|
≤0.35
|
تلفات بازگشت (dB)
|
≤0.35
|
تلفات بازگشت (dB)
|
||
≥60
|
≥35
|
دوام (dB)
|
|||
≤0.2، 500 بار جفتگیری
|
مقاومت کششی (kgf)
|
||||
10
|
دمای کار (℃)
|
||||
-40 ~+85
|
طول موج اندازهگیری (nm)
|
||||
1310
|
850
|
نمودار ساختار MPO
|
|||
IEC61754-7, IEC61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5(FOCIS5), کابلکشی ساختاری طبق TIA-568-C, کانال فیبر 10G, 40G و 100G IEEE 802.3 و غیره
|
رنگ محفظه
|
||||
کانکتورهای سبز + بوت مشکی
|
کانکتور زرد + بوت مشکی
|
OM1&OM2: کانکتور بژ + بوت مشکی
|
OM3&OM4: کانکتور آبی + بوت مشکی
OM3&OM4: کانکتور بنفش + بوت مشکی
پارامترهای هندسی
|
مورد
حداقل | محور Y | حداقل | ||
حداکثر | شعاع انحنا (mm) | حداکثر | شعاع انحنا (mm) | |
500 | – | زاویه پولیش | – | زاویه پولیش |
0-0.2 | 0+0.2 | 8-0.2 | 8+0.2 | مورد |
حداقل | حداکثر | ارتفاع فیبر (nm) | ||
1000 | 3000 | حداکثر خطای ارتفاع فیبر (nm) | ||
600 | خطای ارتفاع فیبر مجاور (nm) | |||
-300 | +300 | فرورفتگی مرکزی (nm) | ||
-300 | +300 | فرورفتگی مرکزی (nm) | ||
300 | کانکتورهای فیبر LC/SC/FC |
حالت فیبر
حالت تک | چند حالته | پولیش کانکتور | |
PC | تلفات درج (dB) | PC | تلفات درج (dB) |
≤0.3 | تلفات بازگشت (dB) | ||
≥50 | ≥60 | ≥35 | تکرارپذیری (dB) |
≤0.2، 1000 بار جفتگیری | دمای کار (℃) | ||
-40 ~+85 | طول موج اندازهگیری (nm) | ||
1310 | 850 | نمودار ساختار MPO |

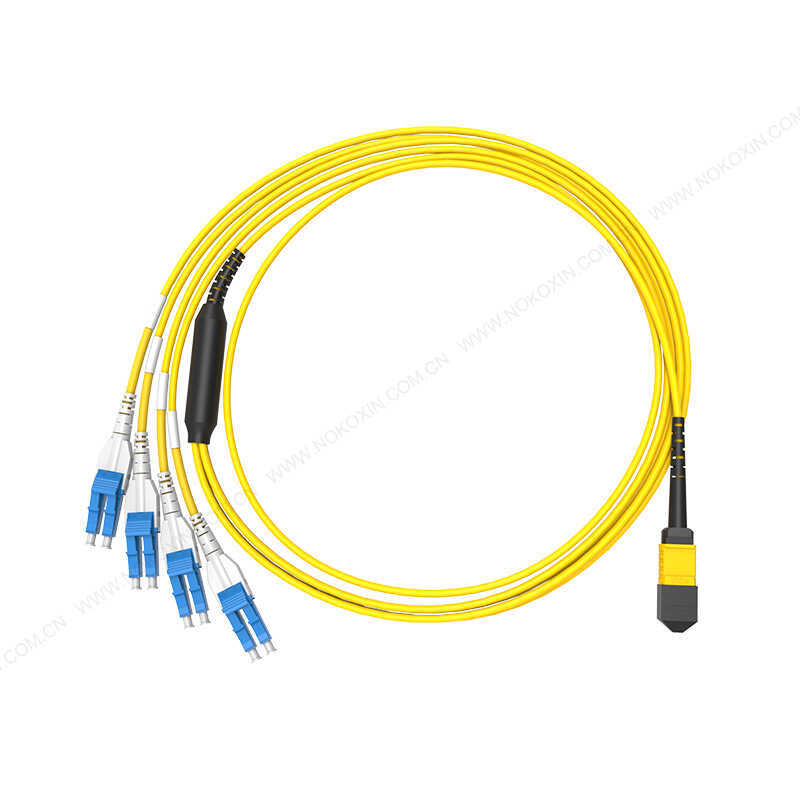

انواع بیشتر کابل پچ MPO برای اختیاری
کارگاه کابل پچ MPO YINGDA
تیمهای تولید کابل MPO YINGDA برای کنترل دقیق کیفیت برای مشتریان، چندین آزمایش را اتخاذ میکنند. 100% بازرسی End-Face و تست قطبیت.
![]() |
