نام تجاری: | YINGDA |
شماره مدل: | 1: 9 تقسیم کننده PLC |
مقدار تولیدی: | 100 قطعه |
قیمت: | 1.1USD-4.58USD |
زمان تحویل: | 5-8 روز پس از پرداخت |
شرایط پرداخت: | Western Union ، T/T ، MoneyGram |

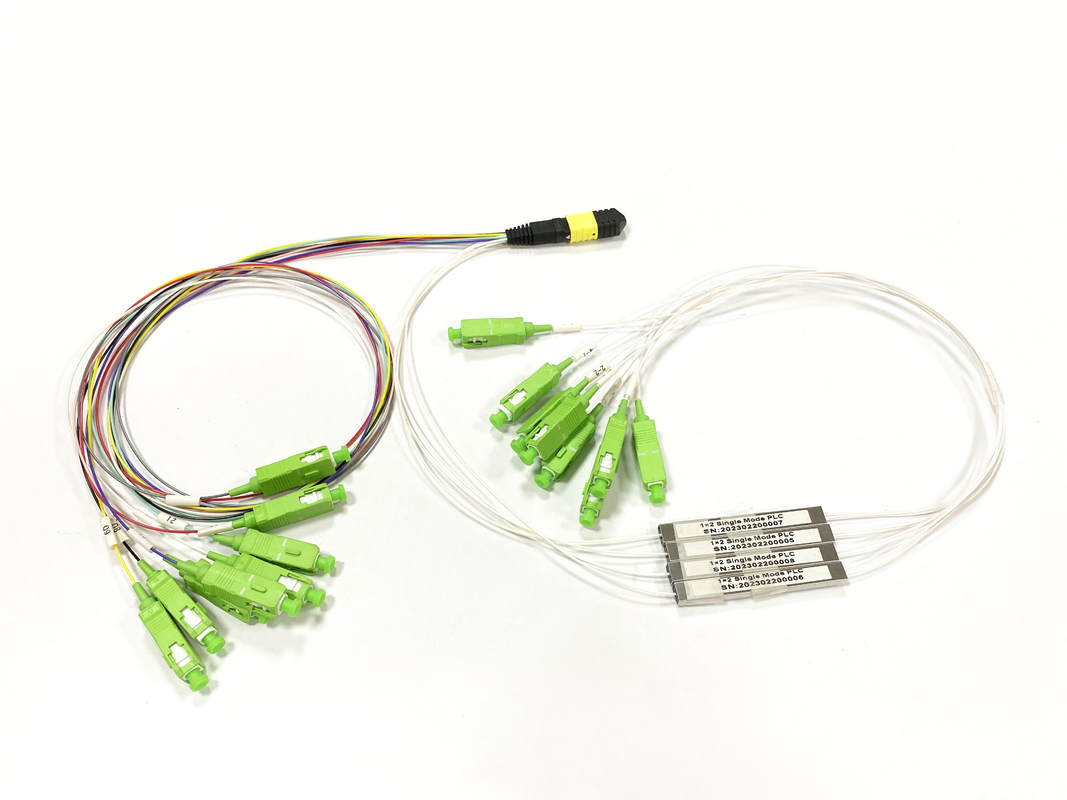

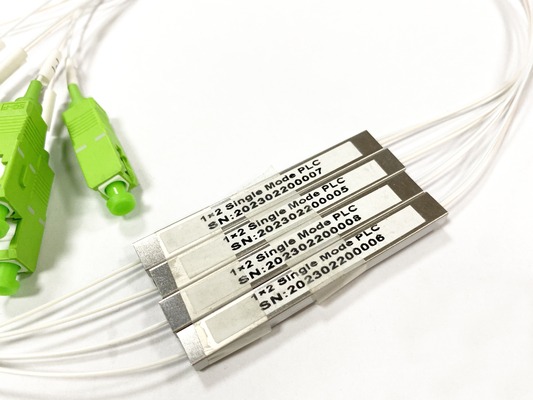

16 هسته MPO Elite PLC Splitter 8 هسته MPO+ 4 عدد 1*2 Sca Coupler Splitter Hybrid Splitter برای اتاق سرویس مرکز داده
اسپلیتر فیبر نوری ویژگی ها
• افت درج کم و تلفات بازگشتی بالا
• سیستم غربالگری خودکار PDL (PDL فوق العاده کم در دسترس است)
• قابلیت اطمینان و پایداری بالا
• کانکتور می تواند تا درجه B باشد
• 100٪ 3D توسط Daisi و Sumix آزمایش شده است
• تست چرخه دمای بالا و پایین
• 100٪ تست قبل از تحویل
• راه حل کابل کشی FTTH می تواند طراحی شود
1x9 Splitterمشخصات
نسبت تقسیم (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
طول موج عملیاتی (نانومتر) | 1260-1650 | ||||
نوع فیبر | G657A یا سفارشی | ||||
IL max(dB) | کانال 1 | 1.6 | 1.8 | 2.1 | 2.7 |
کانال 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
IL uni(dB) | کانال 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
تلفات بازگشتی (dB) | ≥55 | ||||
جهت (dB) | ≥55 | ||||
PDL (حداکثر) | 0.3 | 0.3 | 0.3 | 0.3 | |
یکنواختی (حداکثر) | 0.8 | 0.8 | 0.8 | 0.8 | |
تلفات وابسته به طول موج (dB) | ≤0.3 | ||||
TDL (حداکثر) | 0.5 | ||||
دمای عملیاتی | -40 ~+85 | ||||
دمای ذخیره سازی | -40 ~+85 | ||||
ابعاد (mm) / LXWXH | فیبر برهنه | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
جعبه ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 |
توجه:
1. مشخص شده بدون کانکتور
2. 0.2dB تلفات اضافی شامل کانکتورها
اطلاعات دقیق نرخ اسپلیتر نوری نامتعادل:
اسپلیتر نامتعادل 1x9 از همان لوله فولادی 60*7*4 میلی متر به عنوان اسپلیتر 1x8 استفاده می کند، ورودی 1، خروجی 9= 4*2+1 عدد آرایه فیبر.

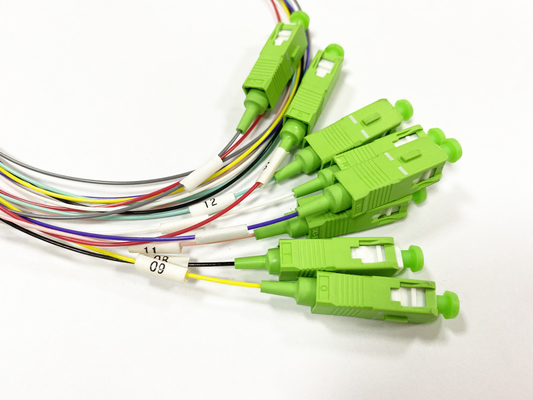

رنگ فیبر رنگارنگ است، لوله شل 900um را می توان سفارشی کرد، مانند آبی، نارنجی، سبز، قهوه ای، خاکستری، سفید، قرمز، سیاه و غیره، با علامت های شماره برای تمایز.
به منظور تمایز نسبت تقسیم، از رنگ های مختلف مانند آبی برای علامت گذاری استفاده کنید، این تراشه ویژه 1x9 نسبت تقسیم نامتعادل را تضمین می کند که برابر با انواع نیست، که می تواند نیازهای ویژه و کاربرد نوری انعطاف پذیر را برآورده کند و به طور گسترده در شبکه های 5G FTTR استفاده می شود;
خروجی اسپلیتر نوری را می توان به 70/30 80/20 60/40 یا 85/15% 4 نوع تقسیم کرد;
انواع کانکتورهای نوری را می توان استفاده کرد، مانند SC FC LC ST; روش پولیش: UPC, APC؛
طول پورت های ورودی و خروجی: 0.5 متر، 1 متر، 1.5 متر و غیره
کاربرد اسپلیتر GPON
اگر فقط نوع بدون بلوک اسپلیتر نوری 1:9 را خریداری کنید، در جعبه تاول با گزارش تست بسته بندی می شود. لوله، کانکتورها یا کابل ها در جعبه تاول با محافظت خوب در جای خود ثابت می شوند.
از قبل با کانکتورها خاتمه یافته و مونتاژ در جعبه ناپ نوری یا جعبه توزیع قبل از تحویل در کارخانه قابل قبول است.
اغلب با جعبه فیبر CTO کار می کند
جعبه فیبر CTO 10 هسته جعبه فیبر CTO 12 هسته
