بستن فیبر نوری Orizontal، Clinching فیبر زیر زیرین 96 هسته

Name: بستن فیبر نوری Orizontal، Clinching فیبر زیر زیرین 96 هسته
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GJS-H010
Price: 28.00 USD
Availability: InStock

نام تجاری:	YINGDA
شماره مدل:	GJS-H010
مقدار تولیدی:	100 units
قیمت:	قابل مذاکره
زمان تحویل:	7days after get payment
شرایط پرداخت:	T/T, MoneyGram, Western Union

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO

ماده:

کامپیوتر

پورت های کابل:

3in 3out

حداکثر ظرفیت:

96 هسته الیاف bunchy، 144cores برای فیبر نوار

قطر کابل:

8-20 میلی متر

ابعاد:

430x180x125 میلی متر

مقدار سینی اسپلایس:

4 عدد

ظرفیت سینی اسپلایس:

24 فیبر / 36 فیبر (روبان)

آرم مشتری:

خوب

نمونه:

خوب

Packaging Details:

1pc / box, 10 pcs / carton box

برجسته کردن:

fiber optic splice enclosure,fiber optic joint closure

fiber optic joint closure

توضیحات محصول

محفظه Splice اپتیکال فیبر نوری تحت پوشش فیبری سرامیکی 96Core

افقی 3 در بسته شدن فیوزهای فیبر نوری 3، در زیر بسته شدن فیبر زمین، 96 هسته

مدل: GJS-H010

کاربرد: هوایی، زیرزمینی، نصب دیوار، نصب کانال، نصب دستی.

دمای محیط از -40 ℃ تا + 65 ℃.

جعبه فیبر جعبه sStructure

مشخصات فنی

ابعاد خارج (LxWxH)	430x180x125 (میلی متر)
وزن (به غیر از جعبه خارج)	2500 گرم-2825 گرم
تعداد پورت های ورودی / خروجی	3 قطعه در هر طرف (مجموع 6 قطعه)
قطر فیبر کابل	Φ8-Φ20 (میلی متر)
ظرفیت FOSC	بامزه: 12-96 (هسته) نوار: حداکثر 144 (هسته)
قطر داخلی	320x120x100 (میلی متر)
ظرفیت سینی شکاف	بادی: 12، 24 (هسته)؛ روبان: 3 (قطعه)

اجزای اصلی

نه		نام اجزاء	مقدار	استفاده	ملاحظات
1		مسکن	1 مجموعه	حفاظت از اتصالات فیبر کابل به طور کامل
2		سینی اسپلیسی فیبر نوری (FOST)	حداکثر 6 عدد (باکسی) حداکثر 4pcs (روبان)	رفع آستین محافظ حرارتی کوچک و نگه داشتن الیاف
3		پایه	1 مجموعه	اصلاح هسته تقویت فیبر کابل و FOST
4		مهر و موم اتصالات	1 مجموعه	آب بندی بین پوشش FOSC و پایین FOSC
5		پورت پورت	6 قطعه	پر کردن پورت های خالی
6	فشار آزمایش شیر		1 مجموعه	پس از تزریق هوا، آن را برای آزمایش فشار و آزمون آب بندی استفاده می شود	پیکربندی به عنوان مورد نیاز
7	دستگاه تخلیه زمینی		1 مجموعه	بدست آوردن اجزای فلزی فیبر کابل در FOSC برای اتصال زمین	پیکربندی به عنوان مورد نیاز

لوازم جانبی اصلی و ابزار ویژه

نه	نام لوازم جانبی	مقدار	استفاده	ملاحظات
1	آستین محافظ حرارتی کوچک		حفاظت از اتصالات فیبر	پیکربندی به عنوان ظرفیت
2	کراوات نایلون		رفع الیاف با پوشش محافظ	پیکربندی به عنوان ظرفیت
3	نوار عایق	1 رول	قطر بزرگ کابل فیبر برای تنظیم آسان
4	نوار مهر	1 رول	قطر بزرگ کابل فیبر که با اتصالات مهر و موم مطابقت دارد	پیکربندی به عنوان مشخصات
5	قلاب حلق آویز	1 مجموعه	برای استفاده هوایی
6	سیم مارشال	1 قطعه	قرار دادن بین دستگاه های زمینی
7	پارچه ساینده	1 قطعه	کابل فیبر خراش
8	کاغذ برچسب گذاری	1 قطعه	فیبر برچسب گذاری
9	آچار مخصوص	3 تکه	پیچ های پیچشی، مهره های محکم هسته تقویت شده
10	کاغذ اندازه گیری	1 قطعه	برای اندازه گیری دایره، که قطر آن با نوار مهر و موم شده است
11	لوله بافر	توسط مشتریان تعیین می شود	به فیبرها برسید و با FOST ثابت کنید، مدیریت بافر	پیکربندی به عنوان مورد نیاز
12	خشک کن	1 کیسه	قبل از انجماد برای خشک کردن هوا به FOSC قرار دهید.

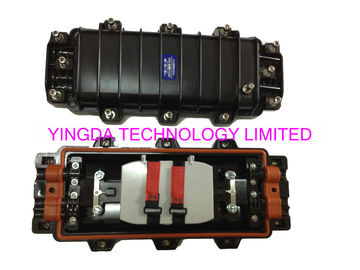

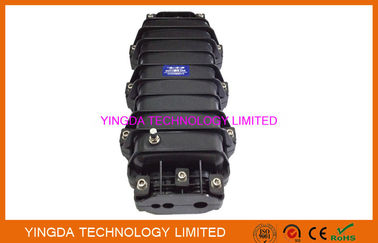

شکل 1 شکل 2

جعبه فیلیپس فیلیپس فیلیپس فیلیپس فیلیپس جعبه نوع افقی نوع جانبی

جعبه ساخته شده از مواد پلیمری PC مواد پلاستیکی قوی، handworks کامل است. (شکل 1 و 2)
بسته به بلوک های فولادی ضد زنگ برای باز کردن و بستن جعبه، استاندارد مجهز به ابزار آچار ویژه است. (شکل 1 و 2)

شکل 3 شکل 4

یک برچسب در بالای جعبه اتصال فیبر وجود دارد، محتوای عمدتا شامل: نام محصول، مدل، ظرفیت، تاریخ تولید. شکل 3 را ببینید
در داخل کل دایره لاستیک قرمز، ضد آب، ضد گرد و غبار است. می تواند در خارج از محیط های خشن، زیرزمینی، دریچه ای، دیوار کوه، قطب نصب شده، هوایی و غیره مورد استفاده قرار گیرد. شکل 4 را ببینید

شکل 5 شکل 6

پورت های کابل: 3 inport، 3 outports. قطر کابل جداگانه است: 8-20mm، 8-16mm، 8-13mm، مانند شکل 5 و 6
در صورت سفارش، شیر هوا اختیاری است. اگر نیاز مشتری، با آن مجهز خواهد شد، مانند شکل 6.

شکل 7 شکل 8

بستن فایبرگاسیون می تواند حداکثر 4 عدد جعبه 24 الیاف سینی را نصب کند، هر سینی با دارندگان پلاستیکی آستین. شکل 7 را ببینید

تمام سینی اسپلایس با یکدیگر همپوشانی دارند و پیچ را با بستن ثابت می کنند، بنابراین در حمل و نقل طولانی شکسته نخواهد شد. نگاه کنید به شکل 8
