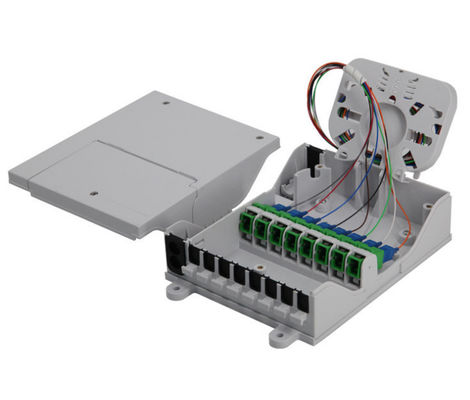

8 پورت باکس توزیع فیبر نوری SC از طریق طراحی در FTTH GPON CATV

جعبه ترمینال فیبر نوری 8 پورت SC در FTTH، GPON، CATV، جعبه اتصال فیبر نوری 1X8


این جعبه ترمینال پلاستیکی فقط برای استفاده در داخل ساختمان است، که عمدتاً برای توزیع کابل عمودی از پچ کورد به مشتری نهایی استفاده می شود. با پیچ روی دیوار یا پایین کابینت کف قرار می گیرد.

ورودی 2 پورت می تواند از کابل چند فیبری با حداکثر قطر 12 میلی متر استفاده کند. پورت های خروجی 8 عدد کابل افت 2x3 میلی متری FTTH یا کابل نرم 3 میلی متری. در همین حال، طراحی منحصر به فرد پوشش های جداگانه برای آداپتور و پورت های ورودی/خروجی کابل، آن را ایمن تر، زیبا و انسانی تر می کند.مشخصات


مدل



کل جعبه از مواد جدید پلاستیک مهندسی ABS+PC، رنگ سفید ساخته شده است.

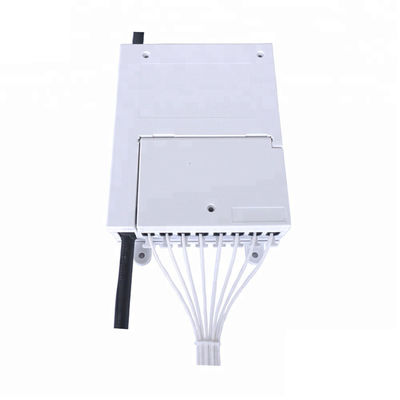

1. درب جعبه دارای لبه های گرد است و با پیچ های آلن بسته می شود، ضد سرقت، ایمن تر.
2. دو پوشش، یکی برای عملکرد آداپتور جلو، دیگری برای اتصال کابل و ورودی و خروجی کابل فیدر، طراحی فضای مستقل، ایمن تر و منطقی تر.
3. باز کردن درب بر حرکت سایر قسمت های جعبه تأثیری نخواهد داشت. هر دو پوشش قابل جابجایی هستند.
4. 1 سینی اتصال برای فیبر اضافی وجود دارد و حداکثر اتصال 4 هسته فیبر تکی.
5. تمام قطعات فلزی از فولاد ضد زنگ AISI-303 ساخته شده و در دمای معمولی در برابر خوردگی مقاوم هستند.
6. هر نگهدارنده آداپتور جداگانه است، نه یک مجموعه کامل از پنل آداپتور. هر کدام می توانند 360 درجه بچرخند، استفاده، تعویض آداپتورها یا نگهداری در آینده بسیار آسان تر است.
7. تمام مواد استفاده شده غیر سمی و از نظر پوستی بی خطر هستند.
8. مواد با کیفیت بالا حداقل 20 سال را تضمین می کنند.
9. در جلو میله های مدیریت کابل برای عملکرد بهتر وجود دارد.

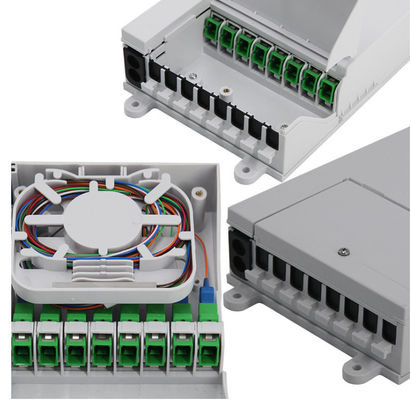

10. جزئیات محصول جعبه فیبر نوری FTB008



توسط پیچ متقاطع ضد گم شدن 3 عدد ثابت شده است. و از مواد ABS با کیفیت بالا ساخته شده است.




نگهدارنده آداپتور مستقل، می تواند 360 درجه بچرخد                                نصب دیواری با پیچ




آداپتور باید بدون فلنج باشد، نوع شاتر می تواند خوب باشد                              آب بندی برای خروجی ها
    با علامت های برچسب برای مدیریت بهتر فیبر                          میله های مدیریت فیبر برای خروجی های کابل
برای ورودی کابل: 2 عدد ورودی و 2 عدد خروجی. این مهر و موم لاستیکی است، بهتر است ضد گرد و غبار باشد. مناسب برای کابل داخلی/خارجی 10 میلی متری.




برای خروج کابل: 8 عدد مهر و موم لاستیکی برای ضد گرد و غبار، مناسب برای کابل افت 2*5 میلی متر، کابل گرد داخلی 3 میلی متر.

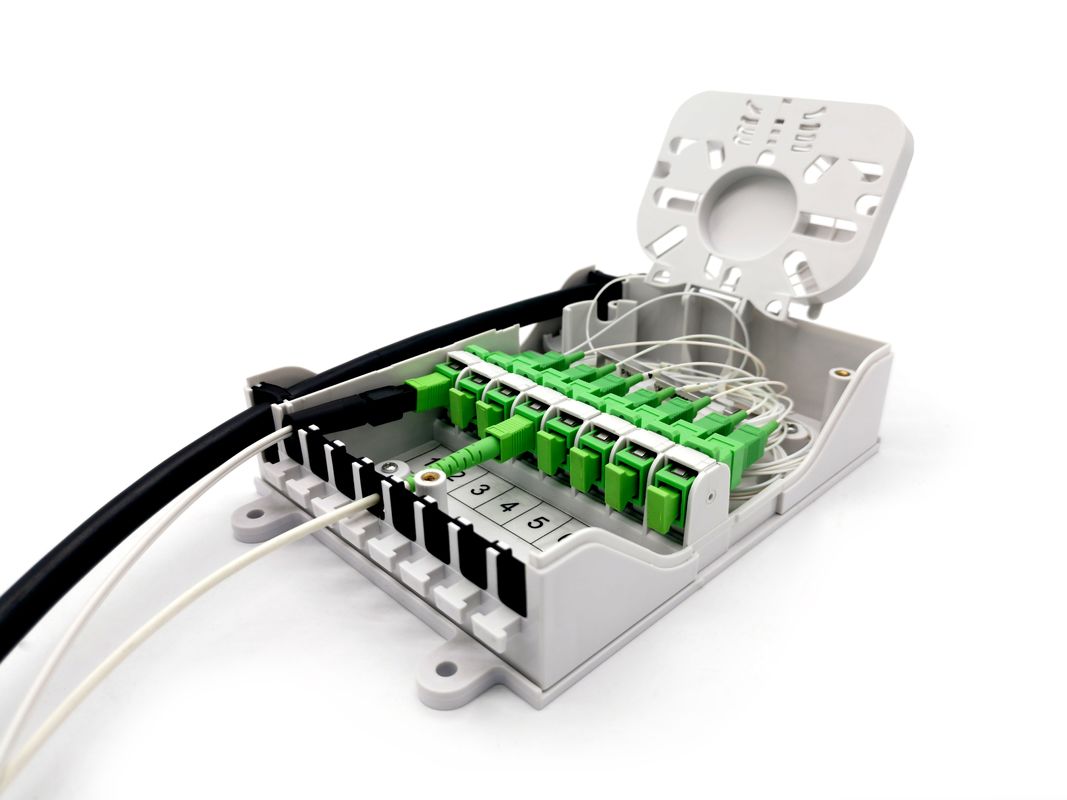

کابل توزیع می تواند بدون نیاز به برش از جعبه عبور کند، انتخاب بهتری برای ساخت و ساز در محل ftth است.





چگونه کانکتور را هنگام نصب انتخاب کنیم؟

1. می توان از کانکتور سریع SC با کابل افت استفاده کرد
2. می توان از پچ کورد کانکتور SC  با کابل داخلی استفاده کرد

3. می توان از کانکتور SC با کابل افت استفاده کرد.

4. انواع کانکتورهای سریع می توانند خوب باشند، اما توجه داشته باشید که طول کل باید ≤55 میلی متر باشد.

بسته استاندارد جعبه ترمینال فیبر نوری


جعبه بسته ارائه می شود و مجهز به تمام عناصر، مواد مصرفی و ابزارهای لازم برای نصب و اتصال خواهد بود.

لوازم جانبی مانند زیر:

بندهای نایلونی کابل

• لوله جمع شونده حرارتی
• پیچ های انبساط نصب دیواری
• آب بندی ورودی ها یا خروجی ها
• راهنمای کاربری
• آداپتورها یا اسپلیتر plc
• بیشتر جعبه دسترسی فیبر داخلی 8 پورت مشابه گزینه هستند،  برای پاسخگویی به نیازهای مختلف شما.



مدل#


FTB008	FTB008A	FTB008B	FTB008D	ابعاد (عرض*عمق*ارتفاع)
170*135*45 میلی متر	235*125*45 میلی متر	226*134*51 میلی متر	151.8*105.7*59 میلی متر	حداکثر ظرفیت
8 هسته	24 هسته	20 هسته	12 هسته	پورت های کابل
2 ورودی، 8 خروجی	4 ورودی، 8 خروجی	1 ورودی، 8 خروجی	1 ورودی، 8 خروجی	تعداد سینی اتصال
1	آداپتور	1	1	آداپتور
8	طراحی مستقیم	طراحی مستقیم	طراحی مستقیم	طراحی مستقیم
بله	تصویر	تصویر	تصویر	تصویر
