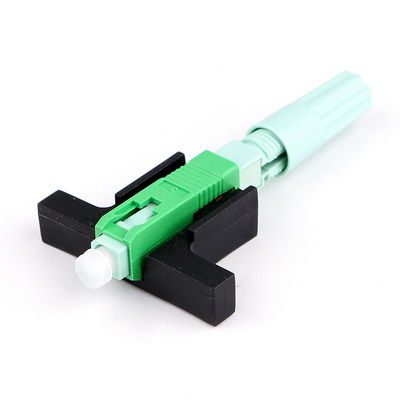

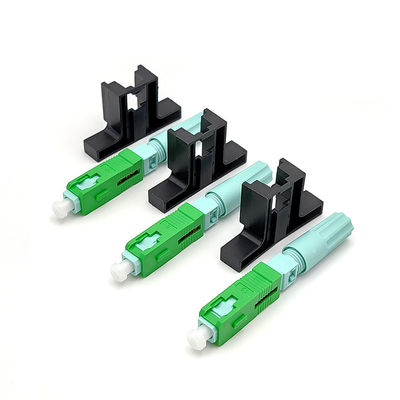

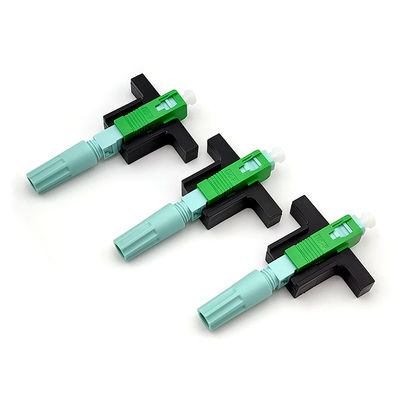

داخلی 5G FTTx 0.3dB اتصال سریع فیبر نوری اتصال سریع حالت تک حالت

داخل کابل 5G FTTx 0.3dB LX58 SC APC فیبر نوری مونتاژ میدان اتصال سریع کابل شکل -8

اتصال دهنده سریع فیبر نوری SC / APC برای FTTH طراحی شده است نسل جدیدی از اتصال فیبر است که در مونتاژ استفاده می شود.این می تواند Open را فراهم کند

جریان و نوع محصولات پیش ساخته ، که مشخصات نوری و مکانیکی آنها با اتصال فیبر نوری استاندارد مطابقت دارد.

این برای کیفیت بالا و راندمان بالا برای نصب طراحی شده است ساختار موقعیت چین طراحی منحصر به فرد است ، و نیازی به چسباندن ،

پرداخت هیچ یک از مواد مصرفیاتخاذ ساختار از پیش نصب شده فیبر ، و مناسب برای نصب در زمینه.

امکانات

1. نوع پیچ دور SC / APC ، طول کلی 58 میلی متر

2. به 2mm * 3mm اعمال کنیدفیبرکابل افتادن

3. ساختار شیار C سرامیکی پلاستیکی یا فلزی نیست ، عملکرد خوب آب بندی ، بازدارنده شعله

4. افت درج: میانگین .20.2dB ، MAX≤0.4dB

5. از دست دادن بازگشت: d50dB UPC ، ≥65db APC

6. بدون نیاز به اپوکسی یا صیقلی ، قابل نصب در میدان ، فیبر تعبیه شده در کارخانه

مشخصات

جزئیات محصول:

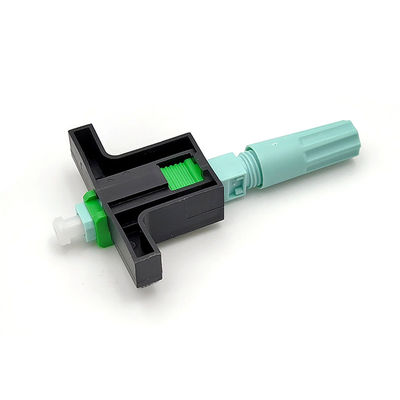

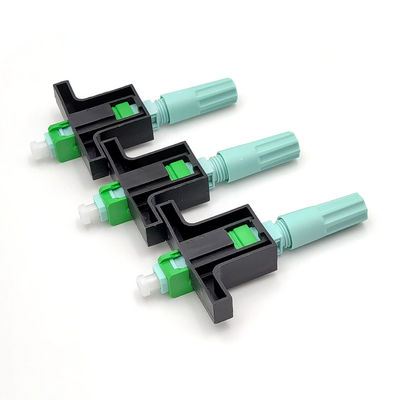

هر یک دارای یک سوئیچ سیاه برای باز و بسته کردن فیبر در ساخت و ساز است ، صندوق عقب گرد است که می تواند اتصالات را باز و خاموش کند.

تمام اتصالات از پلاستیک با کیفیت بالا ساخته شده است ، اطمینان از ثبات عملکرد و دوام خوب.

1 عدد / کیسه پلاستیکی ، 100 عدد / جعبه داخلی ، 10 عدد جعبه داخلی / جعبه کارتن

چگونه از کانکتورهای سریع استفاده کنیم؟

فیبر را پردازش کنید

1. کابل قطره را تا 50-60 میلی متر خارج کنید و لایه استحکام کابل را بردارید

2. کابل برداشته شده را به گیره فشار دهید ، 4 نقطه برای قفل کردن فیبر وجود دارد

3. لایه روکش کابل را با قرار دادن برش دهنده الیاف طولی وارد کنید تا پوشش الیاف را از بین ببرید.یا از گیره الیافی مرتب کننده میلر استفاده کنید.

4. در صورت تأیید فیبر را با خم شدن در جهت 60 درجه به سمت راست بررسی کنید

5. الیاف را با پارچه الکلی با 0 درجه دستمال و 90 درجه دوباره تمیز کنید

6. گیره را در ثابت کننده طول قرار دهید تا پیکان به سمت بالا باشد ، و تا انتها فشار دهید

7. روی شکاف برش دهنده فیبر صاف بگذارید ، تا انتها مرتب شده و سپس فیبر را برش دهید

8. سرانجام طول الیاف: 19.4 میلی متر و 29.4 0.1 میلی متر خواهد بود ، به تصویر مراجعه کنید

مونتاژ

قفل سیاه را بررسی کنید

فیبر را بهمراه ورودی V تا خم شدن الیاف وارد کنید ، اما بالاتر از 1 میلی متر از ورودی V نیست

محفظه ، پوشش و جیک را در یک سطح نگه دارید ، سوییچ را بردارید.

جدا کردن

سوئیچ کمکی را جمع کنید ، روی کلید سمت راست قرار بگیرید

فیبر را باز کنید

با استفاده از محدب منحصر به فرد برای باز کردن پوشش ، قفل پوسته را باز کنید

برای بیرون آوردن فیبر ، 15 درجه بالا ببرید

سایر انواع مشابه:

کاربرد

• محیط های پیش فرض
• اتصالات روی میز برای شبکه های LAN
• پچ پنل
• خاتمه مستقیم تجهیزات
• برنامه های کاربردی فیبر برای مشترک / خانه (FTTH)
• الزامات تعمیر / تعویض
• تست تجهیزات منجر می شود
