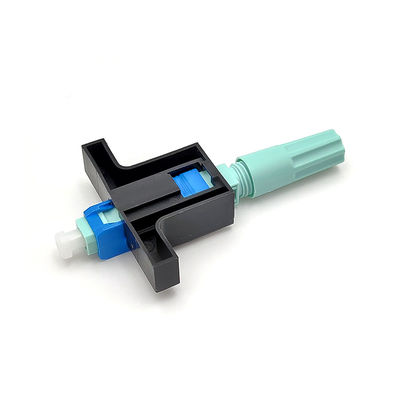

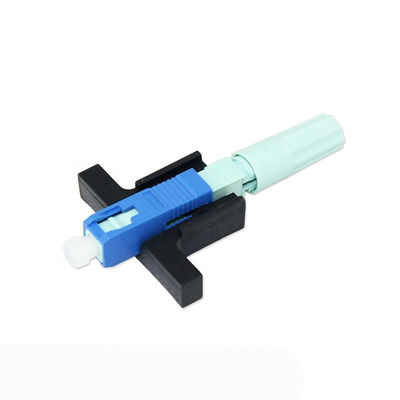

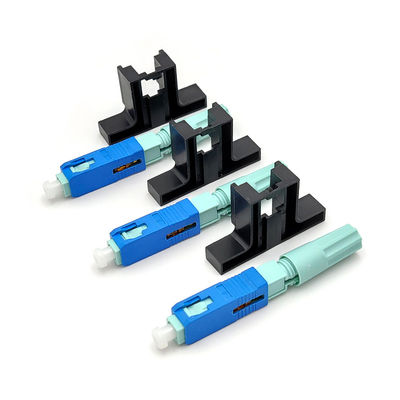

5G LX58 SC UPC FTTX اتصال قابل نصب فیبر نوری تخت کابل آبی

مقدار تولیدی:	500 قطعه
قیمت:	0.19USD-0.72USD
بسته بندی استاندارد:	1 عدد / کیسه پلاستیکی ، 10 عدد / کیسه پلاستیکی بزرگتر ، سپس 100 عدد / جعبه ، 1000 عدد / کارتن
Delivery period:	5 روز کاری پس از دریافت پرداخت شما
روش پرداخت:	T / T یا Western Union
ظرفیت تامین:	500000 قطعه در هر ماه

اطلاعات دقیق

توضیحات محصول

امتیازها و نظرات

اطلاعات دقیق

محل منبع

نام تجاری

YINGDA

گواهی

ISO SGS ROHS

شماره مدل

FMC-M-SM-SCP-APC-CD-MP (KG53)

نوع بوت:

رنگ خانه:

نوع فیبر:

حالت تک

پشت جلد:

گم شدن درج:

<0.3dB

برگشت ضرر:

> 45db

بسته:

کیسه و جعبه پلاستیکی

طول کل:

58 میلی متر

مواد شیار V:

سرامیک

طول عمر:

500 بار

نام محصول:

کانکتور فیبر sc، کانکتور فیبر نوری sc، کانکتور کابل فیبر، کانکتور قابل نصب در میدان

برجسته کردن:

اتصال قابل نصب FTTX Field

اتصال قابل نصب SC UPC Field

فیبر نوری اتصال سریع SC UPC

توضیحات محصول

5G LX58 SC UPC FTTX اتصال قابل نصب فیبر نوری تخت کابل آبی

5G FTTx 0.3dB LX58 SC UPC فیبرنوری فیبر نوری اتصال سریع قابل نصب فیبر -8 کابل تخت آبی

اتصال دهنده مونتاژ Field یک راه حل محبوب برای سیم کشی نوری در داخل ساختمانها و کف ها برای برنامه های LAN و دوربین مداربسته و گسترش FTTH است ، این خود را به عنوان اتصال انتخابی از سوی مأموران فعلی ، شهرداری ها ، سرویس های برق و سایر حامل های جایگزین فراهم می کند.SC ، LC یا FC ST را می توان انتخاب کرد و 250 250 تا 900 و 2.0 حالته و قطر 2.0 میلی متر و یک قطعه را تهیه می کند.فرول می تواند PC یا APC باشد.

5G LX58 SC UPC FTTX اتصال قابل نصب فیبر نوری تخت کابل آبی 0

مشخصات مکانیکی

مورد	پارامتر
مدل	FMC-M-SM-SCP-APC-CD-MP (KG53)
طول	58 میلی متر
نوع کابل	کابل قطره ای 2.0 * 1.6 میلی متر ، شکل 2 میلی متر 3 میلی متر
ساختار C-Groove	سرامیک
از دست دادن درج	میانگین .20.2dB ، MAX≤0.4dB
برگشت ضرر	d50dB UPC ، ≥65db APC
از دست دادن درج	3 0.3dB (1310nm و 1550nm)
برگشت ضرر	45 -45dB
استحکام فیبر برهنه	> 5N
استحکام روکش	> 10N
تنش	> 50N
دوام مکانیکی	IL ≤ 0.2dB و RL d 5dB
دمای کار	5 درجه سانتیگراد تا 70+ درجه سانتیگراد
زمان را تکرار کنید	> 50 بار
طول	53 میلی متر
استاندارد را رعایت کنید	IEC61754-4
طول عمر	30 سال

اطلاعات بسته:

1 عدد / کیسه پلاستیکی ، 100 عدد / جعبه داخلی ، 10 عدد جعبه داخلی / جعبه کارتن

5G LX58 SC UPC FTTX اتصال قابل نصب فیبر نوری تخت کابل آبی 1

5G LX58 SC UPC FTTX اتصال قابل نصب فیبر نوری تخت کابل آبی 3

5G LX58 SC UPC FTTX اتصال قابل نصب فیبر نوری تخت کابل آبی 5

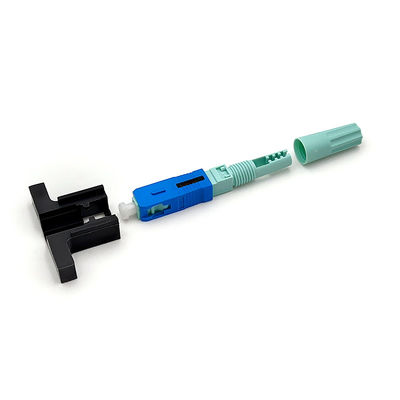

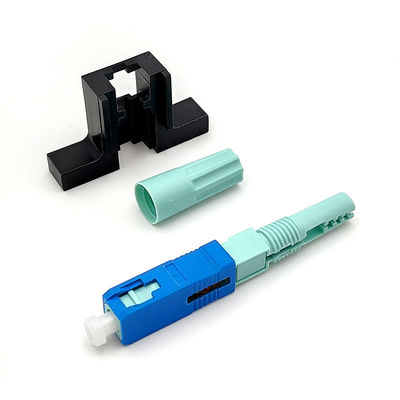

ساختار اتصال سریع:

5G LX58 SC UPC FTTX اتصال قابل نصب فیبر نوری تخت کابل آبی 7

کاربرد

محیط های پیش فرض
اتصالات روی میز برای شبکه های LAN
پچ پنل
خاتمه مستقیم تجهیزات
برنامه های کاربردی فیبر برای مشترک / خانه (FTTH)
الزامات تعمیر / تعویض
تست تجهیزات منجر می شود

چگونه از کانکتورهای سریع استفاده کنیم؟

فیبر را پردازش کنید

1. کابل قطره را تا 50-60 میلی متر خارج کنید و لایه استحکام کابل را بردارید

2. کابل برداشته شده را به گیره فشار دهید ، 4 نقطه برای قفل کردن فیبر وجود دارد

3. لایه روکش کابل را با قرار دادن برش دهنده الیاف طولی وارد کنید تا پوشش الیاف را از بین ببرید.یا از گیره الیافی مرتب کننده میلر استفاده کنید.

4. در صورت تأیید فیبر را با خم شدن در جهت 60 درجه به سمت راست بررسی کنید

5. الیاف را با پارچه الکلی با 0 درجه دستمال و 90 درجه دوباره تمیز کنید

6. گیره را در ثابت کننده طول قرار دهید تا پیکان به سمت بالا باشد ، و تا انتها فشار دهید

7. روی شکاف برش دهنده فیبر صاف بگذارید ، تا انتها مرتب شده و سپس فیبر را برش دهید

8. سرانجام طول الیاف: 19.4 میلی متر و 29.4 0.1 میلی متر خواهد بود ، به تصویر مراجعه کنید

5G LX58 SC UPC FTTX اتصال قابل نصب فیبر نوری تخت کابل آبی 8

مونتاژ

قفل سیاه را بررسی کنید

فیبر را بهمراه ورودی V تا خم شدن الیاف وارد کنید ، اما بالاتر از 1 میلی متر از ورودی V نیست

محفظه ، پوشش و جیک را در یک سطح نگه دارید ، سوییچ را بردارید.

5G LX58 SC UPC FTTX اتصال قابل نصب فیبر نوری تخت کابل آبی 9

جدا کردن

سوئیچ کمکی را جمع کنید ، روی کلید سمت راست قرار بگیرید

فیبر را باز کنید

با استفاده از محدب منحصر به فرد برای باز کردن پوشش ، قفل پوسته را باز کنید

برای بیرون آوردن فیبر ، 15 درجه بالا ببرید

5G LX58 SC UPC FTTX اتصال قابل نصب فیبر نوری تخت کابل آبی 10
