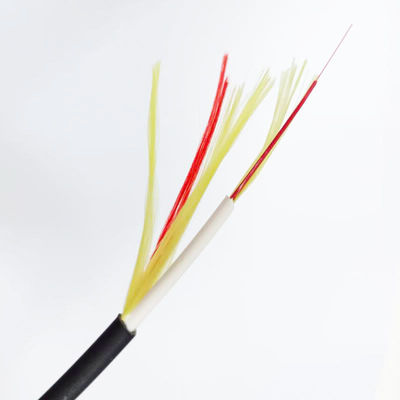

کابل گرد دو غلاف FTTH کابل فیبر نوری فضای باز داخلی داخلی 4.6mm GJYFJH

Name: کابل گرد دو غلاف FTTH کابل فیبر نوری فضای باز داخلی داخلی 4.6mm GJYFJH
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GJYFJH
Price: 29.18 USD
Availability: InStock

نام تجاری:	YINGDA
شماره مدل:	GJYFJH
مقدار تولیدی:	10 کیلومتر
قیمت:	قابل مذاکره
زمان تحویل:	5 روز کاری
شرایط پرداخت:	T/T یا Western Union

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO

تعداد فیبر:

2 هسته

عضو قدرت:

نخ آرامید

نام::

کابل فضای باز GJYFJH

رنگ کابل:

مشکی

قطر کابل:

4.6 میلی متر

نوع فیبر::

G657A2

بسته::

طبل چوبی

ژاکت بیرونی:

LSZH

جزئیات بسته بندی:

2 کیلومتر / قرقره یا سفارشی شده

قابلیت ارائه:

500 کیلومتر در ماه

برجسته کردن:

کابل گرد FTTH دو غلاف

کابل فیبر نوری 4.6 میلی متر

کابل گرد GJYFJH FTTH

توضیحات محصول

FTTH کابل گرد دو غلاف در فضای باز سرپوشیدهشبکه فیبر نوری4.6 میلی متر GJYFJH

هنگام ورود به ساختمان، غلاف بیرونی کابل به سادگی برداشته می شود تا ژاکت بازدارنده شعله داخلی نمایان شود.این عملیات سریع است و امکان نصب آسان از یک محیط بیرونی به یک محیط داخلی را بدون نیاز به دو کابل مختلف و یک اتصال کابل فراهم می کند.
کابل دراپ اصولاً برای نصب مستقیم در نظر گرفته شده است، یعنی نصب با منگنه یا گیره یا مسیریابی در داخل مسیرهای کابل کشی و ساختمان ها.این روش نصب الزامات سخت تری را بر روی کابل ها از نظر عملکرد خمشی، مقاومت در برابر خرد شدن و سایر پارامترهای مکانیکی ایجاد می کند.
LSZH Dual Jacket Cable یک کابل فیبر نوری برای کاربردهای FTTx داخلی و خارجی است.طراحی منحصر به فرد ژاکت دوتایی کابل را قادر می سازد در فضای باز و همچنین بخش های کوتاه در داخل خانه نصب شود.کابل دارای دو غلاف ضد شعله کم دود است، بیرونی یک نوع مشکی مقاوم در برابر اشعه ماوراء بنفش است.
کابل قطره به دلیل فیبر G657 و محدودیت خمش داخلی طراحی کابل، عملکرد خمشی بسیار خوبی دارد.کابل به خودی خود حداقل شعاع خمش را کنترل می کند و اجازه پیچ خوردن را می دهد.
کابل گرد دو غلاف FTTH کابل فیبر نوری فضای باز داخلی داخلی 4.6mm GJYFJH 0

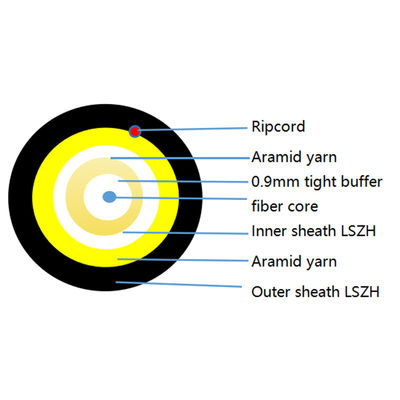

پارامترهای فنی کابل فیبر نوری دو غلاف

مدل	GJYFJH
تعداد فیبر	1 هسته
قطر بیرونی OD (mm)	4.5±/0.2

غلاف کابل	مواد	UV LSZH
	ضخامت (میلی متر)	0.9±0.1
	OD (mm)	0.1±3.0
کابل داخلی	مواد	LSZH
	ضخامت (میلی متر)	0.05±0.5
	OD (mm)	0.05±0.85
بافر	مواد	LSZH
	وزن اسمی t (kg/km)	24
حداکثر مقاومت کششی (N)	بلند مدت	120
حداکثر مقاومت کششی (N)	کوتاه مدت	240
حداقل شعاع خمشی (mm)	استاتیک	10D
حداقل شعاع خمشی (mm)	پویا	20D
حداکثر مقاومت در برابر خرد شدن (N/100mm)	بلند مدت	300
	کوتاه مدت	1000
اعضای قدرت	نخ آرامید
حفاظت از محیط زیست	سازگار با RoHS
ذخیره سازی یا حمل و نقل	-20 تا 70 درجه سانتیگراد
دمای عملیات	-20 تا 60 درجه سانتیگراد

ویژگی های فیبر نوری G657A2

مشخصات	شرایط	مقادیر مشخص شده	واحدها
مشخصات هندسی
قطر روکش	0.7±125.0	میکرومتر
روکش غیر دایره ای	≤0.7	%
قطر پوشش	245±5	میکرومتر
خطای تمرکز روی پوشش/روکش	≤12	میکرومتر
غیر دایره ای بودن پوشش	≤6.0	%
خطای تمرکز هسته/روکش	≤0.5	میکرومتر
حلقه	≥4	متر
ویژگی های نوری
1310 نانومتر	≤0.35	دسی بل در کیلومتر
1383 نانومتر	≤0.35	دسی بل در کیلومتر
1550 نانومتر	≤0.21	دسی بل در کیلومتر
تضعیفی	1625 نانومتر	≤0.23	دسی بل در کیلومتر
تضعیف در مقابل طول موج حداکثریک تفاوت	1525 تا 1575 نانومتر	≤0.02	مگاهرتز * کیلومتر
1285 تا 1330 نانومتر	≤0.03	مگاهرتز * کیلومتر
طول موج پراکندگی صفر	1300 تا 1324	نانومتر
شیب پراکندگی صفر	0.092 ≤	ps/(nm2*km)
پراکندگی حالت پلاریزاسیون
حداکثر فیبر فردی PMD	≤0.1	ps/km1/2
ارزش لینک طراحی PMD	≤0.06	ps/km1/2
نیروی معمولی	0.04	ps/km1/2
طول موج قطع کابل	≤1260	نانومتر
قطر میدان حالت	1550 نانومتر	9.3 ~ 10.3	میکرومتر
1310 نانومتر	8.4 ~ 9.3	میکرومتر
شاخص شکست گروهی	1550 نانومتر	1.467
1310 نانومتر	1.466
ویژگی های زیست محیطی	1310 نانومتر، 1550 نانومتر و 1625 نانومتر
چرخه دما	-60 تا +85 درجه سانتیگراد	≤0.05	دسی بل در کیلومتر
چرخه دما-رطوبت	-10℃ تا +85℃، 4٪ تا 98٪ RH	≤0.05	دسی بل در کیلومتر
غوطه وری در آب	23 درجه سانتیگراد، 30 روز	≤0.05	دسی بل در کیلومتر
گرمای خشک	85 درجه سانتیگراد، 30 روز	≤0.05	دسی بل در کیلومتر
گرمای مرطوب	85 ℃، 85% RH، 30 روز	≤0.05	دسی بل در کیلومتر
مشخصات مکانیکی
آزمون اثبات	≥9.0	ن
	≥1.0	%
	≥100	kpsi
افت ناشی از خمش ماکرو
1 چرخش @5mm Radius	1550 نانومتر	≤0.15	دسی بل
1 چرخش @5mm Radius	1625 میلی متر	≤0.45	دسی بل
1 چرخش @7.5mm شعاع	1550 نانومتر	≤0.08	دسی بل
1 چرخش @7.5mm شعاع	1625 میلی متر	≤0.25	دسی بل
1 چرخش @10mm Radius	1550 نانومتر	≤0.03	دسی بل
1 چرخش @10mm Radius	1625 میلی متر	≤0.10	دسی بل
نیروی نوار پوشش	نیروی متوسط معمولی	1.5	ن
اوج نیرو	≥1.3 ≤8.9	ن
پارامتر حساسیت به خوردگی تنش دینامیکی	27

امکانات

عضو استحکام نخ آرامید با استحکام بالا استحکام کششی بالا و پایداری طولانی مدت در انتقال را تضمین می کند
قطر بیرونی کوچک، سبک وزن، مقاوم در برابر شعله، به راحتی جدا شدن، میرایی کم، از نظر فیزیکی نرم
اتصال مستقیم بین کابل های بافر محکم و بدون نیاز به جعبه اتصال یا پیگ دم
مناسب برای نصب، بهره برداری و مناسب برای نگهداری

کاربرد

کابل اتصال ساختمان به ساختمان
کابل نرم داخلی در امتداد دیوار، سقف، بین لایه ها و در مجراها
پیگتیل ها، کانکتورهای سریع و سیم های پچ را برای تجهیزات ارتباطی وصل کنید
