نام تجاری: | Yingda |

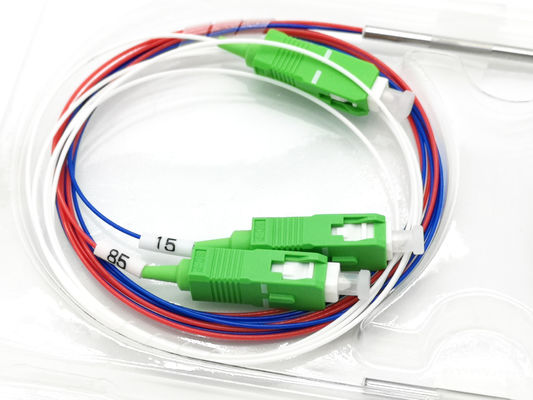

شماره مدل: | کوپلر 1*2 FBT 15%:85% |
مقدار تولیدی: | 100 تا |
قیمت: | 1.1USD-4.58USD |
زمان تحویل: | 7 روز |
شرایط پرداخت: | T/T، وسترن یونیون، مانی گرام |
کوپلر پنجره دوگانه تک حالته 1×2، 2×2 افت درج بسیار کمی، وابستگی قطبش کم و پایداری محیطی عالی را ارائه می دهند. نسبت کوپلینگ دقیق از 50/50 تا 1/99، نوع فیبر فیبر برهنه 250um، فیبر لوله شل 3mm و 900um با یکنواختی بسیار زیاد در محدوده وسیعی از طول موج های هر دو پنجره 1310 نانومتر و 1550 نانومتر در دسترس است. کوپلر پنجره دوگانه تک حالته کاربرد گسترده ای برای انجام عملکردهای تقسیم توان و نظارت در انواع سیستم های ارتباطی نوری دارد.
ویژگی ها
افت درج کم
ایزولاسیون بالا
پایداری و قابلیت اطمینان بالا
کاربرد
لیزر فیبری
تقویت کننده فیبری
تجهیزات تست

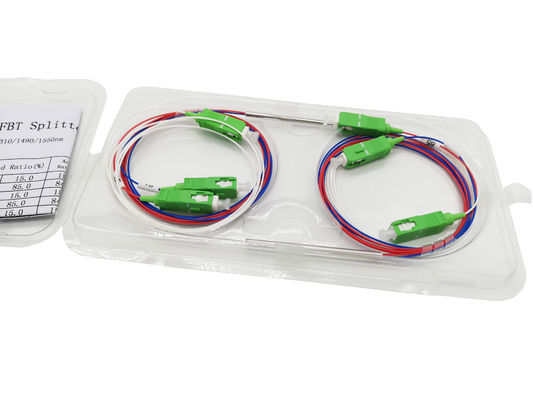

اسپلیتر FBT 1×2 دارای یک فیبر ورودی و 2 فیبر خروجی است و دستگاه به کانکتور هر دو پیگتیل تراشه نیست (برای اسپلیتر PLC) بلکه دستگاه جوش برای جوش دادن آنها به یکدیگر است و در خارج از اتصال یک لوله فولادی ضد زنگ برای محافظت از آن وجود دارد.
مشخصات
نسبت کوپلینگ کوپلر FBT 1*2 Iجدول تبدیل افت درج
نسبت کوپلینگ | افتدرج | |
ممتاز | درجه A | |
40/60 | 4.7/2.7 | 5.0/2.9 |
30/70 | 6.0/1.9 | 6.4/2.1 |
20/80 | 7.9/1.2 | 8.5/1.4 |
10/90 | 11.3/0.5 | 12.0/0.8 |
5/95 | 14.0/0.35 | 14.6/0.43 |
1/99 | 22.5/0.25 | 23.0/0.35 |
نسبت کوپلینگ (%) | 1~50 | |
جهتمندی (dB) | >55 | |
دمای عملیاتی (℃) | -20 – + 85 | |
دمای ذخیره سازی (℃) | -40 – + 85 | |
نوع فیبر | Corning Single mode SMF-28, DS Fiber, or flex core | |
طول پیگتیل فیبر (متر) | 1 | |
پیکربندی پورت | 1×2 یا 2×2 | |
ابعاد بسته | بسته D,E,F,G |
توجه:
برای دستگاه با کانکتور، IL 0.3dB بالاتر، RL 5dB کمتر، ER 2dB کمتر است. کلید کانکتور پیش فرض با محور کند هم تراز است.
اطلاعات بسته بندی:
نام تجاری: | Yingda |
شماره مدل: | کوپلر 1*2 FBT 15%:85% |
مقدار تولیدی: | 100 تا |
قیمت: | 1.1USD-4.58USD |

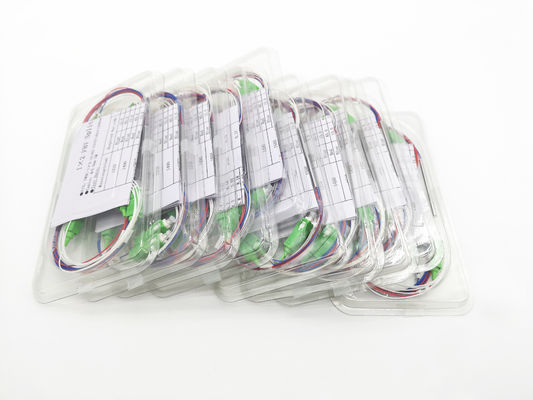

جزئیات بسته بندی: | 1 عدد / جعبه، 10 عدد / جعبه اصلی |
