نام تجاری: | Yingda |
شماره مدل: | کوپلر 1*2 FBT 15%:85% |
مقدار تولیدی: | 100 تا |
قیمت: | 1.1USD-4.58USD |
زمان تحویل: | 7 روز |
شرایط پرداخت: | T/T، وسترن یونیون، مانی گرام |

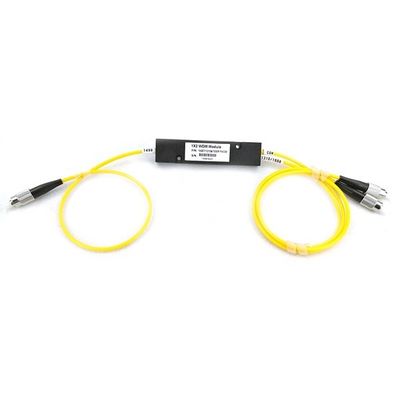

دستگاههای FWDM بر اساس فناوری فیلترهای لایه نازک پایدار محیطی ساخته شدهاند. دستگاه WDM فیلتر، نور را در طول موجهای مختلف در یک محدوده وسیع از طول موجها ترکیب یا جدا میکند.
ویژگیها
افت درج کم
ایزولاسیون بالا
پایداری و قابلیت اطمینان بالا
کاربرد
لیزر فیبری
تقویتکننده فیبری
تجهیزات تست
این دستگاه نور را در طول موجهای مختلف (1310 نانومتر/1490 نانومتر/1550 نانومتر) در یک محدوده وسیع از طول موجها ترکیب یا جدا میکند.
این دستگاه میتواند ظرفیت یک فیبر واحد را برای دستیابی به ارتباطات دو طرفه گسترش دهد، به طوری که به طور گسترده در ارتقا و توسعه شبکه نوری یا معرفی راهحلهای انتقال نوری جامع جدید و غیره استفاده میشود.
مشخصات
پارامتر | FWDM 4/35 | FWDM 5/35 | FWDM 35/5 | |
محدوده طول موج عبوری (نانومتر) | 1480~1500 | 1540~1560 | 1260~1360 & 1480~1500 | |
محدوده طول موج بازتاب (نانومتر) | 1260 ~ 1360 | 1260 ~ 1360 | 1540~1560 | |
محدوده طول موج بازتاب (نانومتر) | 1540~1560 | 1480~1500 | ||
افت درج (dB) | کانال بازتاب | ≤0.6 | ||
کانال عبوری | ≤0.8 | |||
ریپل باند عبوری (dB) | <0.3 | |||
ایزولاسیون (dB) | کانال بازتاب | > 15 | ||
کانال عبوری | >30 | |||
حساسیت دمایی افت درج (dB/℃) | <0.005 | |||
افت وابسته به قطبش (dB) | <0.1 | |||
پراکندگی مد قطبش (ps) | <0.1 | |||
جهتمندی (dB) | >50 | |||
افت بازگشتی (dB) | >50 | |||
حداکثر توان قابل تحمل (mW) | 500 | |||
دمای کارکرد (℃) | -20 ~+70 | |||
دمای نگهداری (℃) | -40 ~+85 | |||
ابعاد بسته (mm) | 1. Φ5.5 x L34 (برای لوله شل 900um)
2. Φ5.5 x L30 (برای فیبر برهنه) 3. L90xW20xH9.5 (برای کابل 2.0/3.0mm) |
توجه:
برای دستگاه با کانکتور، IL 0.3dB بیشتر، RL 5dB کمتر، ER 2dB کمتر است. کلید کانکتور پیشفرض با محور کند همراستا است.
اطلاعات بسته:
