نام تجاری: | Yingda |
شماره مدل: | 8ch CWDM 1x8 |
مقدار تولیدی: | 100 تا |
قیمت: | 1.1USD-4.58USD |
زمان تحویل: | 7 روز |
شرایط پرداخت: | T/T، وسترن یونیون، مانی گرام |
CWDM کم است-هزینه تکنولوژی انتقال WDM مورد استفاده برای دسترسی به شبکه منطقه شهری.از پهنای باند بزرگ ناحیه کم ضایعات فیبر تک حالت استفاده می کند تا نور طول موج های مختلف را به یک فیبر نوری برای انتقال متصل کند.
ماژول Mux CWDMویژگی ها
ورودی کممنossو PDL پایین
بالاکانالانزوا
یکپارچگی کانال به کانال
قابلیت اطمینان و ثبات بالا
تلکوردیامطابقت دارد
RoHSمطابقت دارد
ماژول WDMدرخواست
üشبکه های پهن باند
üشبکه های PON
üCATVسیستم
üسیستم CWDM
ماژول CWDM Mux Demuxمشخصات
پارامترها |
واحد |
4CH |
8CH |
12CH |
18CH |
|
طول موج عملیاتی |
nm |
۱۲۶۰ تا ۱۶۲۰ |
||||
فضای کانال |
nm |
20 |
||||
طول موج مرکز |
nm |
ITU,ITU+1 |
||||
طول موج مرکز و دقت |
nm |
±0.8 |
||||
باند عبور @-0.5dB |
nm |
±65 |
||||
از دست دادن ورودی بندر |
دی بی |
≤1.3 |
≤2.6 |
≤3.6 |
≤3.8 |
|
لینک از دست دادن |
دی بی |
≤2.1 |
≤3.3 |
≤4.1 |
≤4.3 |
|
انزوا |
مجاور |
دی بی |
≥30 |
|||
|
غیر مجاور |
دی بی |
≥40 |
|||
ریپل |
دی بی |
≤0.5 |
||||
از دست دادن وابسته به قطب بندی |
دی بی |
≤0.2 |
||||
بازده از دست دادن |
دی بی |
≥40 |
||||
دستورالعمل |
دی بی |
≥50 |
||||
قدرت |
mm |
≤300 |
||||
نوع فیبر |
/ |
G657.A1 ((0.9mm Tube, 2.0mm Tube) |
||||
طول فیبر |
m |
0.5+/-0.05& سفارشی |
||||
کانکتور |
/ |
LC/UPC& سفارشی |
||||
دمای کار |
°C |
-20 تا 75 |
||||
دمای ذخیره سازی |
°C |
-40 تا 85 |
||||
مسکن |
mm |
155*129*29,215*190*42,484*250*44 |
توجه:
تمام مشخصات شامل تمام حالت های قطبی و تمام دمای عملیاتی و تمام محدوده های طول موج مشخص شده است.
تمام داده ها بدون کانکتور هستند، از دست دادن ورودی یک جفت کانکتور کمتر از 0.3dB است.
ماژول Mux Demuxنمودار ساختار (مراجعه بهزیر)
ابعاد مکانیکی (به موارد زیر مراجعه کنید)

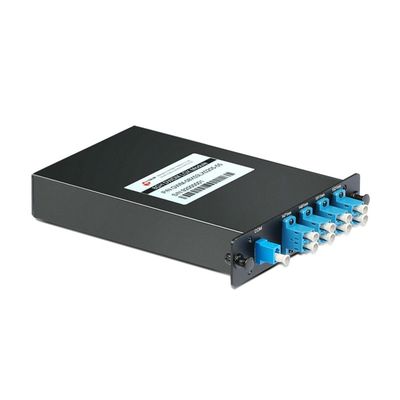

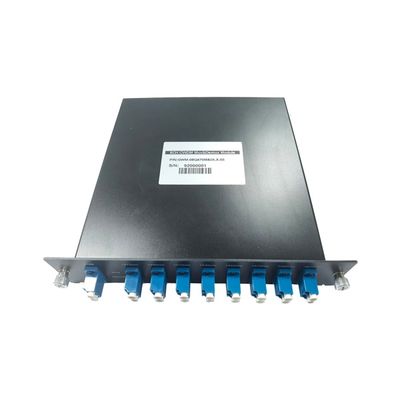

ابعاد ماژول CWDM Mux Demux:۲۱۵*۱۹۰*۴۲ میلی متر

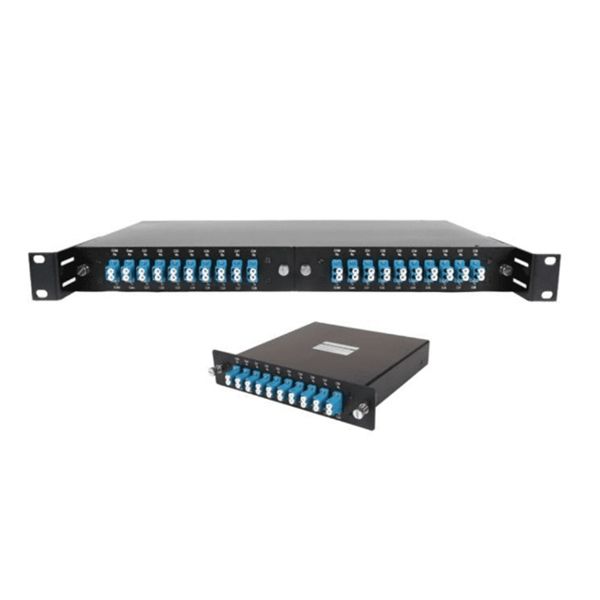

CWDM Mux Demux Rack Dimension:484*250*44mm
خط توليد يينگدا:
YINGDA بیشتر محصولات FTTH
جعبه تقسیم کننده فیبر تقسیم کننده فیبر PLC آداپتور فیبر اتصال سریع فیبر
کابل فیبر پلاچ کورد و پگتایل کابل MPO کابل AOC
