اتصال دهنده قابل نصب در زمینه پلاستیک SC UPC 5G 4G حالت تک حالت چند حالته

اتصال دهنده قابل نصب در زمینه پلاستیک SC UPC 5G 4G تک حالت چند حالته

کابل قطره FTTH 2x3mm فیبر نوری SC UPC Field Assembly اتصال سریع اتصال 5G 4G تک حالت

اتصال دهنده های سریع SC / APC اتصالات قابل نصب در میدان کارخانه هستند که کاملاً نیاز به پرداخت دستی را در این زمینه از بین می برند.فن آوری اتصال مکانیکی ثابت شده که از هم ترازی فیبر دقیق ، یک خرد الیاف از پیش جدا شده کارخانه و یک ژل اختصاصی متناسب با شاخص برای خاتمه فوری کم تلفات فیبرهای نوری تک حالته یا چند حالته ارائه می دهد.

مشخصات

اطلاعات بسته:

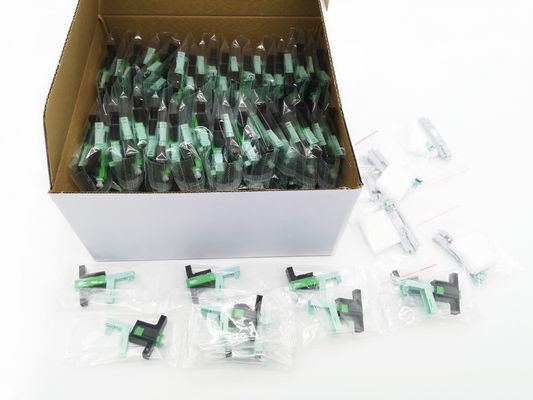

1 عدد / کیسه پلاستیکی ، 100 عدد / جعبه داخلی ، 10 عدد جعبه داخلی / جعبه کارتن

جزئیات محصول:

این اتصال سریع از ساختار شیار C سرامیکی و نه پلاستیکی یا فلزی استفاده می کند ، افت درج: میانگین .20.2dB ، MAX≤0.4dB ، افت بازگشت: ≥50dB.

بدون نیاز به اپوکسی یا صیقلی ، قابل نصب در میدان ، فیبر تعبیه شده در کارخانه

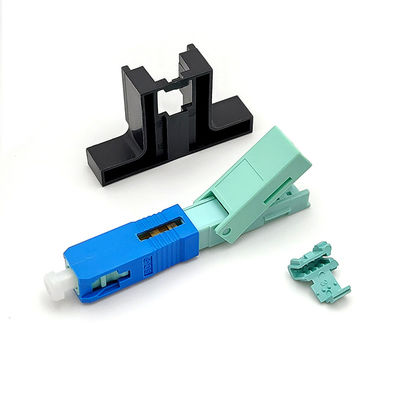

این اتصال SC / UPC است ، نوع پوشش ، طول کلی 53 میلی متر ، دارای راهنمای کاربر انگلیسی همراه با حمل و نقل است.

به کابل قطره مسطح 2 میلی متر * 3 میلی متر یا 2.0 * 1.6 میلی متر اعمال کنید که دارای اتصال ثابت است.برای نگه داشتن کابل در بوت هر دو نوع کابل.

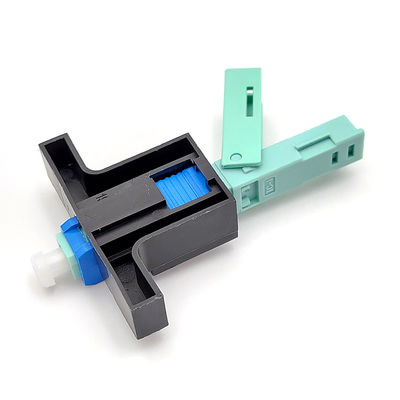

بوت از نوع تلنگر به بالا و پایین است ، یک ابزار سیاه و سفید برای استفاده چندگانه وجود دارد.

این عملکرد آب بندی خوب ، بازدارنده شعله و پلاستیک با کیفیت بالا است.کلیه محصولات دارای فرول تخت UPC و دارای درپوش گرد و غبار قبل از تحویل و هر یک بسته بندی جداگانه.

چگونه از کانکتورهای سریع استفاده کنیم؟

فیبر را پردازش کنید

1. کابل قطره را تا 50-60 میلی متر خارج کنید و لایه استحکام کابل را بردارید

2. کابل برداشته شده را به گیره فشار دهید ، 4 نقطه برای قفل کردن فیبر وجود دارد

3. لایه روکش کابل را با قرار دادن برش دهنده الیاف طولی وارد کنید تا پوشش الیاف را از بین ببرید.یا از گیره الیافی مرتب کننده میلر استفاده کنید.

4. در صورت تأیید فیبر را با خم شدن در جهت 60 درجه به سمت راست بررسی کنید

5. الیاف را با پارچه الکلی با 0 درجه دستمال و 90 درجه دوباره تمیز کنید

6. گیره را در ثابت کننده طول قرار دهید تا پیکان به سمت بالا باشد ، و تا انتها فشار دهید

7. روی شکاف برش دهنده فیبر صاف بگذارید ، تا انتها مرتب شده و سپس فیبر را برش دهید

8. سرانجام طول الیاف: 19.4 میلی متر و 29.4 0.1 میلی متر خواهد بود ، به تصویر مراجعه کنید

مونتاژ

قفل سیاه را بررسی کنید

فیبر را بهمراه ورودی V تا خم شدن الیاف وارد کنید ، اما بالاتر از 1 میلی متر از ورودی V نیست

محفظه ، پوشش و جیک را در یک سطح نگه دارید ، سوییچ را بردارید.

جدا کردن

سوئیچ کمکی را جمع کنید ، روی کلید سمت راست قرار بگیرید

فیبر را باز کنید

با استفاده از محدب منحصر به فرد برای باز کردن پوشش ، قفل پوسته را باز کنید

برای بیرون آوردن فیبر ، 15 درجه بالا ببرید

سایر انواع مشابه:

کاربرد

• محیط های پیش فرض
• اتصالات روی میز برای شبکه های LAN
• پچ پنل
• خاتمه مستقیم تجهیزات
• برنامه های کاربردی فیبر برای مشترک / خانه (FTTH)
• الزامات تعمیر / تعویض
• تست تجهیزات منجر می شود

2. به 2mm * 3mm یا 2.0 * 1.6mm اعمال کنیدتختکابل افتادن

3. ساختار شیار C سرامیکی پلاستیکی یا فلزی نیست ، عملکرد خوب آب بندی ، بازدارنده شعله

4. افت درج: میانگین .20.2dB ، MAX≤0.4dB

5. از دست دادن بازگشت: d50dB

6. بدون نیاز به اپوکسی یا صیقلی ، قابل نصب در میدان ، فیبر تعبیه شده در کارخانه
