نام تجاری: | YINGDA |
شماره مدل: | G652D |
مقدار تولیدی: | 1 کامپیوتر |
قیمت: | قابل مذاکره |
زمان تحویل: | 7 روز |

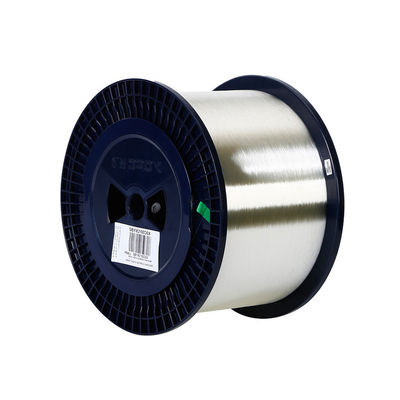

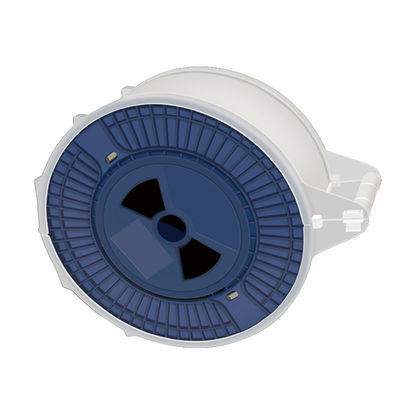

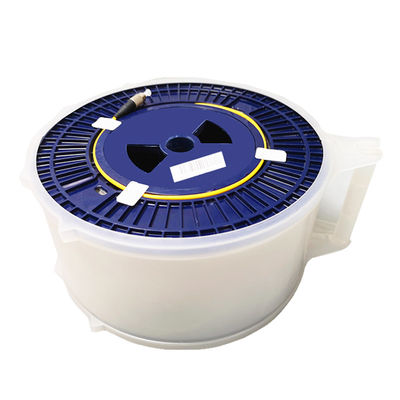

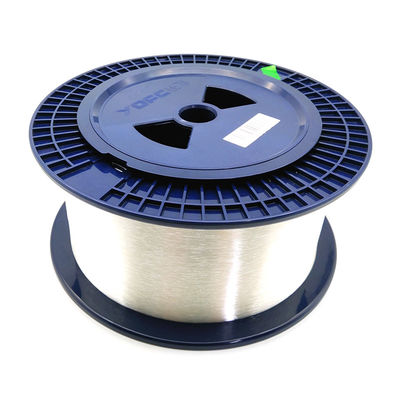

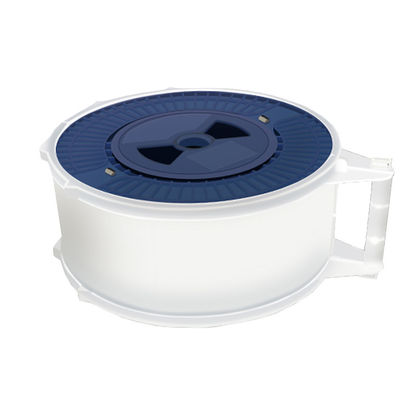

FTTX Coring YOFC Fujikura OTDR Test Bare Fiber Single Mode 250um G657A 1KM-50km در پلاستیک طبل
امکانات
مشخصات فیبر تک حالت
مورد | مقدار |
قطر حالت | (8.6-9.5) 7 0.7 ماه |
قطر روکش | 125 ± 1um |
انحراف از هم مرکز بودن | 0.8 um |
روکش از گرد بودن | .20.2 |
طول موج کابل نوری را قطع کنید | 601260um |
از دست دادن ماکروبندینگ 1550nm | .30.3dB |
(شعاع 37.5 میلی متر 100 چرخش) 16xx1نانومتر | .30.3dB |
استرس غربالگری | 0.69GPa |
طول موج پراکندگی ص | 1300nm≤λ ≤1324nm |
شیب پراکندگی صفر s | .00.093ps / um |
ضریب پراکندگی حالت قطبش الیاف بدون فراخوان | xxxps (کیلومتر)1/2 |
تعداد میرایی کابل نوری | 1300nm≤0.3dB / km .20.28dB / km |
بله سالانه - xx دسی بل / کیلومتر | |
16xx1نانومتر - .20.28dB / کیلومتر | |
ضریب پراکندگی حالت قطبش کابل نوری | بخشهای فیبر نوری M -20 |
Q -0.01٪ | |
PMD-≤0.5ps / (km)1/2 |
وقتی برای اندازه گیری فیبر نوری از بازتابنده های حوزه نوری (OTDR) استفاده می شود ، گاهی اوقات کوتاه می شود که پیوند فیبر نوری کوتاه است.هنگام اندازه گیری پیوند کوتاه فیبر نوری ، اغلب مقدار میرایی بزرگتر (xxdb / km) بدست می آید که باعث می شود شاخص میرایی نتواند ارزیابی بهتری به دست آورد.چرا؟
به دلیل اتصال کوتاه فیبر نوری (به طور کلی کمتر از 1 کیلومتر) ، OTDR منحنی را با نوسانات خاصی اندازه گیری کرد ، که بر محاسبه عددی نهایی تأثیر گذاشت.در میان پارامترهای فنی توصیف کننده OTDR ، شاخصی در مورد خطی بودن وجود دارد.شاخص کلی OTDR 0.05db / db است (e600c: 0.05db / db ، n3900a: 0.03db / db).در واقع ، این شاخص دامنه نوسانات منحنی OTDR را توصیف می کند.
بنابراین ، برای فیبر کوتاه ، دقت اندازه گیری OTDR به چالش کشیده می شود.این مشکل همچنین یک مشکل مشترک با قفل OTDR است.بنابراین با چه روش هایی می توانیم این تأثیر را کاهش دهیم؟چگونه می توانیم نتیجه آزمایش بهتری بگیریم؟
1. الیاف کاذب تست 2 کیلومتر را اضافه کنید
با افزایش طول فیبر به دلیل افزودن فیبر کاذب آزمایش 2 کیلومتر ، اثر کاهش می یابد.نتیجه رضایت بخش تری باید در دسترس باشد.
اما به دلیل افزایش طول و ورود خطای آزمون ، این روش دارای خطاهایی است که با روش آزمون آورده شده است.اما به عنوان داده های آزمایشی کیفیت پروژه ، ارزش مرجع قابل توجهی دارد.
2. از دست دادن پیوند را با منبع نور و متر سنج نوری اندازه بگیرید و طول را با OTDR اندازه بگیرید
پیشرفت اندازه گیری تلفات بهبود می یابد زیرا کنتور قدرت نوری با استفاده از منبع نور ، افت پیوند را نزدیک به روش استاندارد اندازه گیری تلفات اندازه گیری می کند.البته ، برای الیاف قطعه ، از دقت دقت بالاتر سطل آشغال قصر نوری برای کاهش خطا استفاده می شود.اندازه گیری طول توسط OTDR بدست آمد.مقدار میرایی طول واحد را می توان با تقسیم مقدار اتلاف بر مقدار طول بدست آورد.
3. منحنی اندازه گیری OTDR فقط به عنوان مرجع استفاده می شود و اندازه گیری OTDR بر رفع موانع پیوند متمرکز است.
در اندازه گیری فیبر کوتاه ، منحنی اندازه گیری OTDR بهتر است به عنوان مبنای کیفی ، به جای مبنای کمی ، به عنوان مرجع استفاده شود.
![]() |
