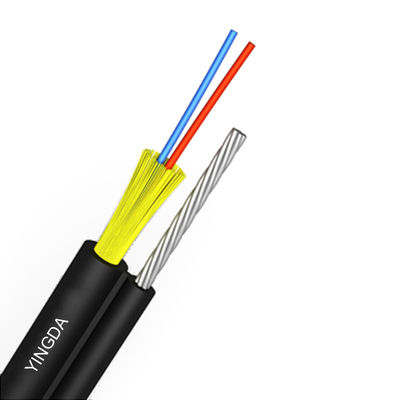

شکل-8 فیبر به کابل FTTH هوای خانگی دو هسته ای با سیم پیام رسان 7*0.33 میلی متر

Name: شکل-8 فیبر به کابل FTTH هوای خانگی دو هسته ای با سیم پیام رسان 7*0.33 میلی متر
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GJYFJC8H
Price: 29.18 USD
Availability: InStock

نام تجاری:	YINGDA
شماره مدل:	GJYFJC8H
مقدار تولیدی:	10 کیلومتر
قیمت:	قابل مذاکره

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO,SGS

ژاکت کابل:

مشکی

مواد غلاف:

LSZH

تعداد فیبر:

1 هسته ای 2 هسته ای، 4 هسته ای

اندازه کابل:

3.5mm * 6.5mm

سیم پیام رسان:

7 عدد سیم های فولادی 0.33 میلی متری

کاربرد:

پایه هوایی FTTH

عضو قدرت:

نخ آرامید

جزئیات بسته بندی:

2 کیلومتر / درام چوبی

برجسته کردن:

کابل Drop FTTH هوایی

کابل قطره FTTH 2 هسته ای

کابل Drop FTTH شکل-8

توضیحات محصول

GJYFJC8H FTTH شکل-8 فیبر به کابل قطره هوایی خانه 2 هسته با سیم پیام رسان 7*0.33 میلی متر

شکل 8 Drop Cable مستقیماً تا خانه کاربر نهایی متصل می شود، پهنای باند، طول موج و فناوری انتقال محدود نمی شود.7 عدد رشته فولادی برای پشتیبانی در نصب هوایی وجود دارد.برای شبکه دسترسی فیبر ftth بسیار محبوب است

کاربرد کابل فیبر نوری

در سطح فضای باز و توزیع عمودی به تصویب رسید.
مناسب برای اتصال با تجهیزات ارتباطی
ارتباطات از راه دور و شبکه محلی.

ویژگی های کابل FTTH

ویژگی مکانیکی و محیطی خوب
ویژگی های ضد UV الزامات استانداردهای مربوطه را برآورده می کند
مشخصات مکانیکی مطابق با الزامات استانداردهای مربوطه است
نرم، انعطاف پذیر، آسان برای قرار دادن و اتصال، و با ظرفیت بزرگ انتقال داده

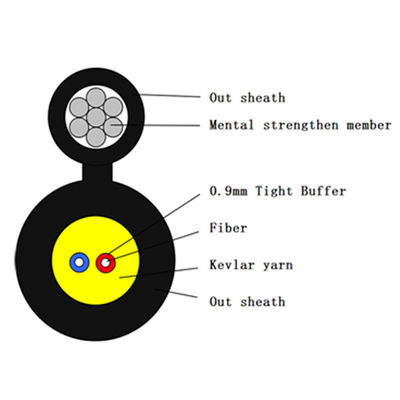

کابل را رها کنیدساختار

موارد		شرح
تعداد فیبر		2 هسته ای
فیبر	نوع	بافر محکم G657A
فیبر	قطر	250 میکرومتر
عضو قدرت	مواد	نخ کولار
حمایت از خود سیم پیام رسان	مواد	سیم فولادی
حمایت از خود سیم پیام رسان	قطر	سیم فولادی 1.2 میلی متر (7 * 0.33 میلی متر)
غلاف بیرونی	مواد	LSZH
غلاف بیرونی	قطر	0.2±1.8 میلی متر
اندازه کابل (ارتفاع * عرض)		3.5 میلی متر × 6.5 میلی متر
وزن کابل		26 کیلوگرم ± 1 کیلوگرم
محدوده دمای نصب (℃)		-20+60
دمای عملیات و انتقال (℃)		-40+70
حداقل شعاع خمشی (mm)	بلند مدت	15D
خم شدن حداقل شعاع (میلی متر)	کوتاه مدت	30D
حداقل مجاز مقاومت کششی (N)	بلند مدت	500
حداقل مجاز مقاومت کششی (N)	کوتاه مدت	700
بار خرد کردن (N/100mm)	بلند مدت	500
بار خرد کردن (N/100mm)	کوتاه مدت	1000

شناسایی رنگ فیبر استاندارد
خیر	1	2
رنگ	آبی	نارنجی

مشخصات فیبر نوری

سبک فیبر		واحد	اس ام G652	اس ام G652D	MM 50/125	MM 62.5/125	MM OM3-300
وضعیت		نانومتر	1310/1550	1310/1550	850/1300	850/1300	850/1300
تضعیفی		دسی بل در کیلومتر	≤	≤	≤	≤3.0/1.0	≤3.0/1.0
تضعیفی		دسی بل در کیلومتر	0.36/0.23	0.34/0.22	3.0/1.0	----	----
پراکندگی	1550 نانومتر	Ps/(nm*km)	----	≤18	----	----	پراکندگی
پراکندگی	1625 نانومتر	Ps/(nm*km)	----	≤22	----	----
پهنای باند	850 نانومتر	MHZ.KM	----	----	≧400	≧160	پهنای باند
پهنای باند	1300 نانومتر	MHZ.KM	----	----	≧800	≧500
طول موج پراکندگی صفر		نانومتر	1300-1324	≧1302، ≤1322	----	----	≧ 1295، ≤1320
شیب پراکندگی صفر		نانومتر	0.092 ≤	0.091 ≤	----	----	----
PMD حداکثر فیبر فردی			≤0.2	≤0.2	----	----	≤0.11
ارزش پیوند طراحی PMD		Ps(nm2*k م)	≤0.12	≤0.08	----	----	----
طول موج قطع فیبر λc		نانومتر	≧ 1180، ≤1330	≧1180، ≤1330	----	----	----
قطع کابل طول موج λcc		نانومتر	≤1260	≤1260	----	----	----
MFD	1310 نانومتر	ام	9.2+/-0.4	9.2+/-0.4	----	----	----
MFD	1550 نانومتر	ام	10.4+/-0.8	10.4+/-0.8	----	----	----
عددی دیافراگم (NA)			----	----	0.200+/ -0.015	0.275+/-0. 015	0.200+/-0 0.015
مرحله (میانگین دو جهته اندازه گیری)		دسی بل	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10
بی نظمی در فیبر طول و نقطه		دسی بل	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10
دیستداوم
تفاوت پشت پراکندگی ضریب		دسی بل در کیلومتر	≤0.05	≤0.03	≤0.08	≤0.10	≤0.08
یکنواختی تضعیف		دسی بل در کیلومتر	≤0.01	≤0.01
قطر هسته		ام			50+/-1.0	62.5+/-2.5	50+/-1.0
قطر روکش		ام	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
روکش غیر دایره ای		%	≤1.0	≤1.0	≤1.0	≤1.0	≤1.0
قطر پوشش		ام	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
پوشش / کاسه خطای متمرکز		ام	≤12.0	≤12.0	≤12.0	≤12.0	≤12.0
پوشش غیر دایره ای		%	≤6.0	≤6.0	≤6.0	≤6.0	≤6.0
خطای هم مرکز هسته/روکش		ام	≤0.6	≤0.6	≤1.5	≤1.5	≤1.5
حلقه (شعاع)		ام	≤4	≤4	----	----	----

Pack اطلاعات

مواد بسته بندی: درام چوبی

طول بسته بندی: استاندارد 2 کیلومتر، 1 کیلومتر، 3 کیلومتر، 4 کیلومتر می تواند در دسترس باشد

چاپ ابریشم: سفارشی کردن
