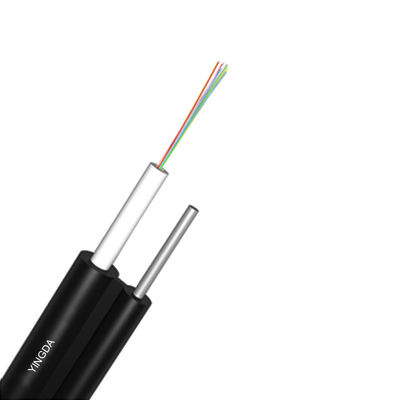

شکل 8 کابل فیبر نوری سیم پیام رسان فولادی خود پشتیبانی GYXTC8Y

Name: شکل 8 کابل فیبر نوری سیم پیام رسان فولادی خود پشتیبانی GYXTC8Y
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GYXTC8Y
Price: 29.18 USD
Availability: InStock

نام تجاری:	YINGDA
شماره مدل:	GYXTC8Y
مقدار تولیدی:	2 کیلومتر
قیمت:	قابل مذاکره

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO,SGS

ژاکت کابل:

مشکی

مواد غلاف:

پلی اتیلن

تعداد فیبر:

1 هسته ای، 2 هسته ای، ... 12 هسته ای

اندازه کابل:

3.5 * 6.5 میلی متر

درخواست:

پایه هوایی FTTH، مجرای، مدفون، خط لوله، زیرزمینی

عضو قدرت:

سیم فولادی

جزئیات بسته بندی:

2 کیلومتر / درام چوبی

برجسته کردن:

کابل فیبر نوری غلاف PE

کابل فیبر نوری سیم فولادی

کابل فیبر نوری GYXTC8Y

توضیحات محصول

شکل 8 کابل فیبر نوری فولادی خودپذیر

فیبر ها در یک لوله گشاده ساخته شده از یک پلاستیک با مدول بالا قرار می گیرند. لوله گشاده با یک ترکیب پرکننده مقاوم در برابر آب پر می شود تا فیبر را در جای خود نگه دارد.و مناسب برای استفاده در فضای باز، و سپس با یک پوشش بیرونی PE برای محافظت از آن از شکستن و یا کشیدن بد وجود دارد 1 سیم رسول فولادی بیشتر برای حمایت از کابل فیبر نوری برای نصب برای نصب هوا،برای حفظ مقاومت کششی کافی.

استفاده از کابل های ریز فیبر

این مشخصات شامل الزامات کلی کابل نوری مرکز لوله خودپذیر برای نصب هوا در شکل 8 است.

ویژگی ها

قدرت غیر فلزی دارای یک توانایی ضد الکترومغناطیسی عالی است
طراحی ثابت لوله گشاده برای عملکرد خوب
ویژگی های مکانیکی و زیست محیطی عالی
انعطاف پذیری خوب و عملکرد خم
قطر بیرونی کوچک، وزن سبک، آسان برای نصب

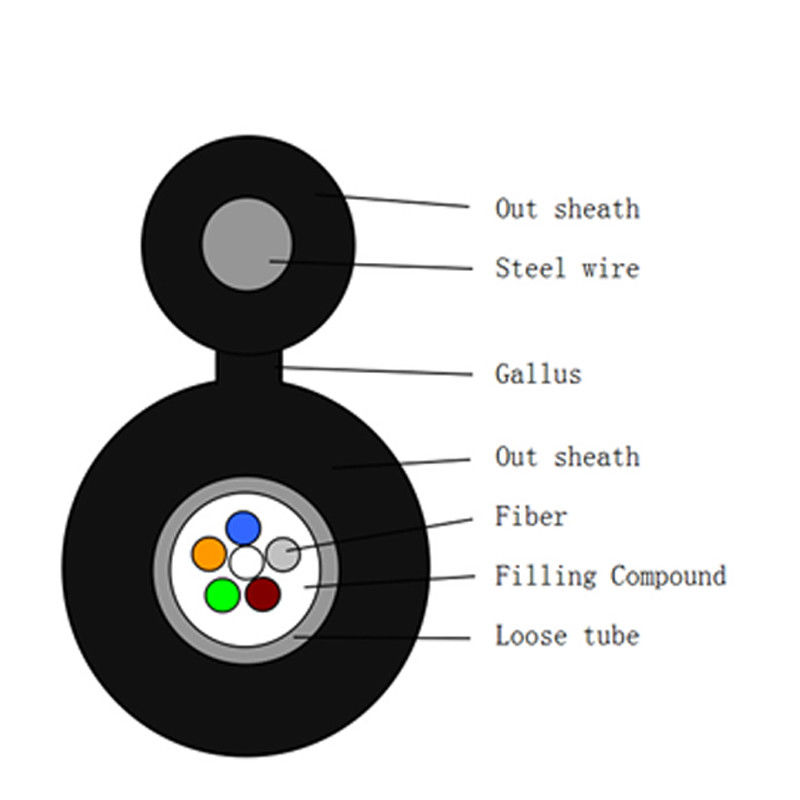

ساختار کابل

نوع کابل	GYXTC8Y
تعداد فیبر	2 تا 12 هسته
موانع رطوبت	سیستم مسدود کننده آب
عضو نیروی مرکزی	مواد	FRP
عضو نیروی مرکزی	قطر	1.4 میلی متر
عضو قدرت روحی	مواد	سیم فولادی گالوانیزه
عضو قدرت روحی	قطر	1.2 میلی متر
لوله گشاده	مواد	PBT
لوله گشاده	قطر	Ф2.0mm
پر کردن کابل	مواد	ترکیب پر کردن کابل
پوشش بیرونی	مواد	PE
پوشش بیرونی	قطر	1.70±0.2mm

کد رنگ فیبر

تعداد فیبر لوله 8 هسته	1	2	3	4	5	6
	آبی	نارنجی	سبز	قهوه ای	خاکستری	سفید
	7	8	9	10	11	12
	قرمز	سیاه	زرد	بنفش	صورتی	آب

مشخصات مکانیکی کابل

هسته	قطر کابل	وزن
۲ هسته تا ۲۴ هسته	3.2 * 6.5mm	55 ±5 kg/km
کمترین شعاع خم شدن ((ملی متر)	بلندمدت	10D
خم کردن شعاع ((ملی متر)	کوتاه مدت	20D
حداقل مجاز مقاومت کششی ((N)	بلندمدت	600
حداقل مجاز مقاومت کششی ((N)	کوتاه مدت	1500
بار خرد (N/100mm)	بلندمدت	600
بار خرد (N/100mm)	کوتاه مدت	1500
عملیات درجه حرارت (°C)	-40+70
نصب درجه حرارت ((°C)	-15+60

ویژگی های فیبر

نوع فیبر		واحد	SM G652	SM G652D	ام ام 50/125	ام ام 62.5/125	ام ام OM3-300
شرایط		nm	1310/1550	1310/1550	850/1300	850/1300	850/1300
کاهش		dB/km	≤	≤	≤	≤3.0/1.0	≤3.0/1.0
کاهش		dB/km	0.36/0.23	0.34/0.22	3.۰/۱0	....	....
پراکندگی	1550nm	Ps/ ((nm*km)	....	≤18	....	....	افسردگی
پراکندگی	1625nm	Ps/ ((nm*km)	....	≤22	....	....
پهنای باند	850nm	MHZ.KM	....	....	400 پوند	¥160	پهنای باند
پهنای باند	1300nm	MHZ.KM	....	....	800 پوند	¥500
طول موج پراکندگی صفر		nm	۱۳۰۰- ۱۳۲۴	1302 پوند ≤1322	....	....	1295 پوند، ≤1320
شیب صفر پراکندگی		nm	≤0.092	≤0.091	....	....	....
PMD حداکثر فیبر فردی			≤0.2	≤0.2	....	....	≤0.11
ارزش پیوند طراحی PMD		Ps ((nm2*k m)	≤0.12	≤0.08	....	....	....
طول موج قطع فیبر λc		nm	¥ 1180 ≤1330	1180 پوند ≤1330	....	....	....
قطع کابل طول موج λcc		nm	≤1260	≤1260	....	....	....
MFD	1310nm	امم	9.2+/-0.4	9.2+/-0.4	....	....	....
MFD	1550nm	امم	10.4+/-0.8	10.4+/-0.8	....	....	....
ارقام گشایش ((NA)			....	....	0.200+/ -0.015	0.275+/- 0 015	0.200+/-0 .015
مرحله ((معادل دو طرفه اندازه گیری)		دی بی	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10
نامنظمیت در فیبر طول و نقطه		دی بی	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10

عدم تداوم
پخش مجدد تفاوت ضریب	dB/km	≤0.05	≤0.03	≤0.08	≤0.10	≤0.08
یکنواخت خفیف	dB/km	≤0.01	≤0.01
قطر هسته	امم			50+1/0	62.5+/25	50+1/0
قطر پوشش	امم	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
پوشش غیر دایره ای	%	≤1.0	≤1.0	≤1.0	≤1.0	≤1.0
قطر پوشش	امم	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
پوشش/چافینچ خطای متمرکز	امم	≤120	≤120	≤120	≤120	≤120
پوشش غیر گردی	%	≤6.0	≤6.0	≤6.0	≤6.0	≤6.0
خطای محوری بودن هسته / پوشش	امم	≤0.6	≤0.6	≤1.5	≤1.5	≤1.5
شعاع پیچ و تاب	امم	≤4	≤4	....	....	....

اطلاعات بسته بندی

1مواد بسته بندی: طبل چوبی

2. طول بسته بندی: 2km، 3km، 4km یا سفارشی

3. سفارشی: لوگو، شماره قطعه، طول، مواد، رنگ فیبر، و غیره
