GYFXTY 5.0mm لوله شل مرکزی کابل فضای باز غلاف PE مشکی FRP برای شبکه دسترسی FTTH

Name: GYFXTY 5.0mm لوله شل مرکزی کابل فضای باز غلاف PE مشکی FRP برای شبکه دسترسی FTTH
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GYXTC8Y
Price: 29.18 USD
Availability: InStock

نام تجاری:	YINGDA
شماره مدل:	GYXTC8Y
مقدار تولیدی:	2 کیلومتر
قیمت:	قابل مذاکره

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO,SGS

ژاکت کابل:

مشکی

مواد غلاف:

پلی اتیلن

تعداد فیبر:

1 هسته ای، 2 هسته ای، ... 12 هسته ای

اندازه کابل:

3.5 * 6.5 میلی متر

کاربرد:

پایه هوایی FTTH، مجرای، مدفون، خط لوله، زیرزمینی

عضو قدرت:

سیم فولادی

جزئیات بسته بندی:

2 کیلومتر / درام چوبی

برجسته کردن:

کابل لوله شل مرکزی در فضای باز

کابل لوله شل GYFXTY

کابل لوله شل غلاف PE

توضیحات محصول

کابل بیرونی لوله شل مرکزی GYFXTY 5.0 میلی متری برای دسترسی به شبکه FTTH PE غلاف FRP مشکی

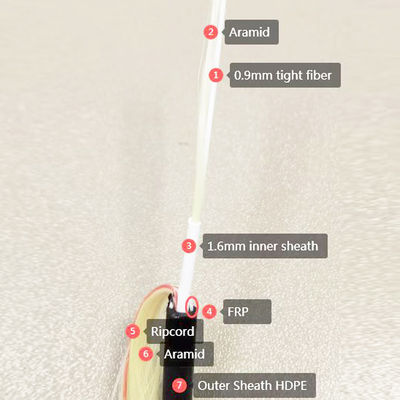

فیبر نوری در وسط لوله شل مرکزی، لوله PBT با یک ترکیب پرکننده مقاوم در برابر آب پر شده است.در قسمت بیرونی لوله، در صورت درخواست مشتری، می توان نخ آرامید (کولار) را برای عضو استحکام اضافه کرد و دو عضو موازی استحکام FRP در دو طرف قرار می گیرد.کابل با غلاف پلی اتیلن (PE) تکمیل شده است.برای استفاده از هوا یا کانال انتخاب خوبی است.

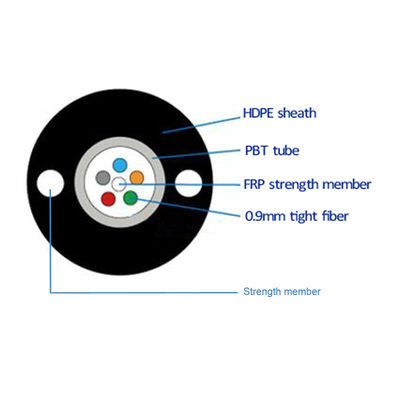

ابعاد و ساختار کابل

نوع کابل	GYFXTY
فیبر نوری	تعداد فیبر	G657A2
	رنگ	طبیعی
بافر	مواد	LSZH
	رنگ	سفید
	قطر	0.05±0.85 میلی متر
لوله شل	مواد	PBT
	رنگ	طبیعی
	قطر	0.05±0.35 میلی متر
عضو قدرت	مواد	FRP*2
	قطر	1.0
غلاف بیرونی	مواد	HDPE
	رنگ	مشکی
	قطر	5.0±0.35 میلی متر
	ضخامت	1.7±0.15 میلی متر

تضعیف فیبر G6572

مورد	پارامتر	واحد	ارزش
مورد	پارامتر	واحد	قبل از کابل	بعد از کابل
ویژگی های نوری	میرایی در 1310 نانومتر	دسی بل در کیلومتر	≤0.35	≤0.40
	میرایی در 1383 نانومتر	دسی بل در کیلومتر	≤0.35	≤0.40
	میرایی در 1550 نانومتر	دسی بل در کیلومتر	≤0.21	≤0.30
	میرایی در 1625 نانومتر	دسی بل در کیلومتر	≤0.23	≤0.30
	طول موج پراکندگی صفر	نیوتن متر	1300-1324
	شیب پراکندگی صفر	Ps/(nm²* کیلومتر)	0.092 ≤
	طول موج قطع کابل λcc	نانومتر	≤1260
	قطر میدان حالت (MFD) در 1310 نانومتر	ام	8.4-9.2
	قطر میدان حالت (MFD) در 1550 نانومتر	ام	9.3-10.3
	شاخص شکست گروهی (معمولی) در 1310 نانومتر	/	1.466
	شاخص شکست گروهی (معمولی) در 1550 نانومتر	/	1.467
	از دست دادن خمش ماکرو (1 دور، شعاع 7.5 میلی متر) در 1550 نانومتر	دسی بل	≤0.5
	از دست دادن ماکرو خم (1 دور، شعاع 10 میلی متر) در 1550 نانومتر	دسی بل	≤0.1
	از دست دادن ماکرو خم (10 دور، شعاع 15 میلی متر) در 1550 نانومتر	دسی بل	≤0.03
مشخصه هندسی	قطر روکش	ام	7±125
	روکش غیر دایره ای	%	≤0.7
	قطر پوشش	ام	235-245
	خطای تمرکز روی پوشش/روکش	ام	≤12.0
	غیر دایره ای بودن پوشش	%	≤6.0
	خطای تمرکز هسته/روکش	ام	≤0.5

مشخصات مکانیکی و محیطی

استحکام کششی	کوتاه مدت	500 نیوتن
استحکام کششی	بلند مدت	200 نیوتن
مقاومت در برابر خرد شدن	کوتاه مدت	500 نیوتن / 100 میلی متر
مقاومت در برابر خرد شدن	بلند مدت	100 نیوتن / 100 میلی متر
محدوده دما	-20℃~+60℃
شعاع خمشی	پویا	≥20 روز
شعاع خمشی	استاتیک	≥20 روز

جزئیات دیگر:

بسته: درام های چوبی، در صورت درخواست سفارشی کنید
طول تحویل: طول قرقره استاندارد 0.5-4 کیلومتر، در صورت درخواست سفارشی کنید
علامت گذاری: نشانگر کابل در هر متر، شامل: سال سازنده، نوع کابل، تعداد فیبر، طول کابل، و غیره، سفارشی در صورت درخواست
