لوله غیر فلزی لوله گشاد در فضای باز و گرد 7.2 میلی متر GYFXTY

مقدار تولیدی:	2 کیلومتر
قیمت:	قابل مذاکره
بسته بندی استاندارد:	2 کیلومتر / درام چوبی

اطلاعات دقیق

توضیحات محصول

امتیازها و نظرات

اطلاعات دقیق

محل منبع

نام تجاری

YINGDA

گواهی

ISO,SGS

شماره مدل

GYFXTY

ژاکت کابل:

مواد غلاف:

پلی اتیلن

تعداد فیبر:

4 هسته

اندازه کابل:

7.2 میلی متر

کاربرد:

آنتن FTTH، کانال

عضو قدرت:

FRP، نخ آرامید

برجسته کردن:

کابل گرد لوله در فضای باز

کابل لوله شل 7.2 میلی متر

کابل لوله شل GYFXTY

توضیحات محصول

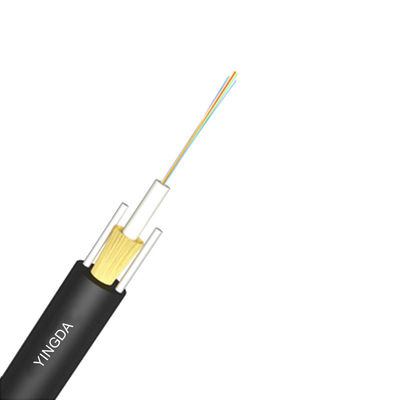

کابل گرد غیر فلزی لوله مرکزی شل در فضای باز 7.2mm GYFXTY

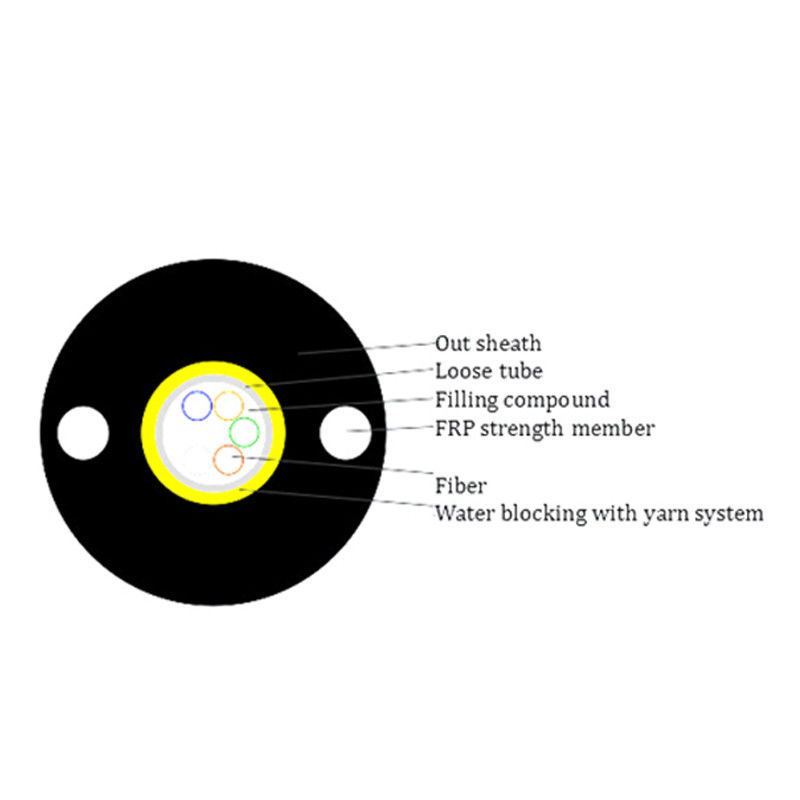

الیاف در یک لوله شل ساخته شده از پلاستیک با مدول بالا قرار گرفته اند.لوله ها با یک ترکیب پرکننده مقاوم در برابر آب پر شده اند.در خارج از لوله شل PBT، نخ آرامید (کولار) برای عضو استحکام وجود دارد و دو عضو موازی استحکام FRP در دو طرف قرار داده شده است.کابل با غلاف پلی اتیلن (PE) تکمیل شده است.

کاربرد

پایه هوایی یا داکت

امکانات

عملکرد مکانیکی و دمایی خوب
لوله شل با استحکام بالا که در برابر هیدرولیز مقاوم است.
ترکیب مخصوص پرکننده لوله، حفاظت حیاتی فیبر را تضمین می کند.
مقاومت در برابر خرد شدن و انعطاف پذیری.
FRP استحکام کششی را تضمین می کند.
قطر کوچک، وزن سبک و نصب دوستانه.

سازه کابلی

نوع کابل	GYFXTY
تعداد فیبر	2 تا 24 هسته
سد رطوبتی	نوار مسدود کننده آب
لوله شل	مواد	PBT
	قطر	Ф2.2 (خارجی/داخلی)
پر کردن لوله	ترکیب پرکننده لوله
عضو قدرت	مواد	FRP
	قطر	2 عدد
غلاف بیرونی	مواد	پلی اتیلن
	قطر	0.2±1.8 میلی متر

رنگ فیبر

تعداد فیبر در هر لوله 8 هسته ای	1	2	3	4	5	6
	آبی	نارنجی	سبز	رنگ قهوه ای	خاکستری	سفید
	7	8	9	10	11	12
	قرمز	مشکی	رنگ زرد	بنفش	رنگ صورتی	آبی
رنگ 13 ~ 24 با یک ردیاب سیاه علامت گذاری می شود. برای رنگ سیاه نیازی به علامت گذاری ردیاب سیاه نیست، به جای آن از رنگ طبیعت استفاده می شود.

ویژگی مکانیکی کابل

هسته	قطر کابل	وزن
2 تا 24	7.2 میلی متر	45±2 کیلوگرم در کیلومتر
حداقل شعاع خمشی (mm)	بلند مدت	10D
خم شدن حداقل شعاع (میلی متر)	کوتاه مدت	20D
حداقل مجاز مقاومت کششی (N)	بلند مدت	500
حداقل مجاز مقاومت کششی (N)	کوتاه مدت	1200
بار خرد کردن (N/100mm)	بلند مدت	300
بار خرد کردن (N/100mm)	کوتاه مدت	1000
عمل دما (℃)	-40+70
نصب و راه اندازی دما (℃)	-20+60

ویژگی فیبر

سبک فیبر		واحد	اس ام G652	اس ام G652D	MM 50/125	MM 62.5/125	MM OM3-300
وضعیت		نانومتر	1310/1550	1310/1550	850/1300	850/1300	850/1300
تضعیفی		دسی بل در کیلومتر	≤	≤	≤	≤3.0/1.0	≤3.0/1.0
تضعیفی		دسی بل در کیلومتر	0.36/0.23	0.34/0.22	3.0/1.0	----	----
پراکندگی	1550 نانومتر	Ps/(nm*km)	----	≤18	----	----	پراکندگی
پراکندگی	1625 نانومتر	Ps/(nm*km)	----	≤22	----	----
پهنای باند	850 نانومتر	MHZ.KM	----	----	≧400	≧160	پهنای باند
پهنای باند	1300 نانومتر	MHZ.KM	----	----	≧800	≧500
طول موج پراکندگی صفر		نانومتر	1300-1324	≧1302، ≤1322	----	----	≧ 1295، ≤1320
شیب پراکندگی صفر		نانومتر	0.092 ≤	0.091 ≤	----	----	----
PMD حداکثر فیبر فردی			≤0.2	≤0.2	----	----	≤0.11
ارزش پیوند طراحی PMD		Ps(nm2*k م)	≤0.12	≤0.08	----	----	----
طول موج قطع فیبر λc		نانومتر	≧ 1180، ≤1330	≧1180، ≤1330	----	----	----
قطع کابل طول موج λcc		نانومتر	≤1260	≤1260	----	----	----
MFD	1310 نانومتر	ام	9.2+/-0.4	9.2+/-0.4	----	----	----
MFD	1550 نانومتر	ام	10.4+/-0.8	10.4+/-0.8	----	----	----
عددی دیافراگم (NA)			----	----	0.200+/ -0.015	0.275+/-0. 015	0.200+/-0 0.015
مرحله (میانگین دو جهته اندازه گیری)		دسی بل	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10
بی نظمی در فیبر طول و نقطه		دسی بل	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10

ناپیوستگی
تفاوت پس پراکنده ضریب	دسی بل در کیلومتر	≤0.05	≤0.03	≤0.08	≤0.10	≤0.08
یکنواختی تضعیف	دسی بل در کیلومتر	≤0.01	≤0.01
دیماتر هسته	ام			50+/-1.0	62.5+/-2.5	50+/-1.0
قطر روکش	ام	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
روکش غیر دایره ای	%	≤1.0	≤1.0	≤1.0	≤1.0	≤1.0
قطر پوشش	ام	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
پوشش / کاسه خطای متمرکز	ام	≤12.0	≤12.0	≤12.0	≤12.0	≤12.0
پوشش غیر دایره ای	%	≤6.0	≤6.0	≤6.0	≤6.0	≤6.0
خطای همگرایی هسته/روکش	ام	≤0.6	≤0.6	≤1.5	≤1.5	≤1.5
حلقه (شعاع)	ام	≤4	≤4	----	----	----

بسته

1. مواد بسته بندی: طبل چوبی

2. طول بسته بندی: طول استاندارد کابل باید 2 کیلومتر باشد.طول کابل دیگر نیز در صورت نیاز مشتری در دسترس است
