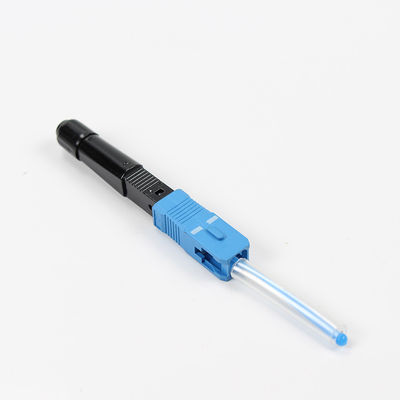

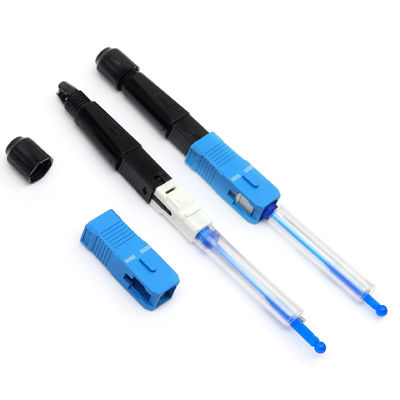

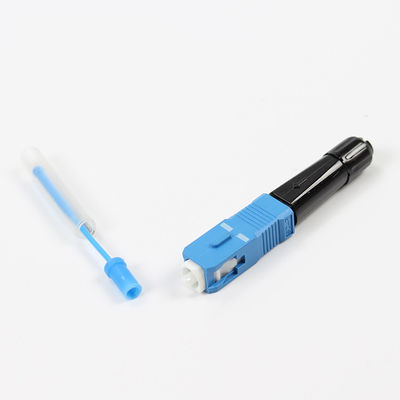

CATV SC UPC فیوژن Splice گرما کوچک شدن لوله FTTH زمینه نصب کنتاکتور

مقدار تولیدی:	100 PCS
قیمت:	0.19USD-0.72USD

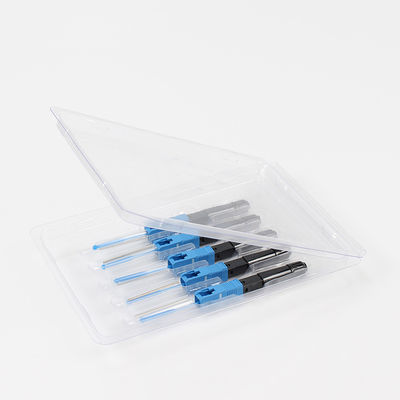

بسته بندی استاندارد:	5 pieces or 10pcs / blister box
Delivery period:	5 working days after got payment
روش پرداخت:	T/T or western Union
ظرفیت تامین:	500,000pcs per month

اطلاعات دقیق

توضیحات محصول

امتیازها و نظرات

اطلاعات دقیق

محل منبع

نام تجاری

YINGDA

گواهی

شماره مدل

YDFOSC001-SC/UPC

درخواست:

FTTH، CATV، LAN

نوع کانکتور:

SC/UPC

نوع فیبر:

SMF-28e

نوع کابل:

حالت تک 9/125um

قطر کابل:

0.9mm،2.0mm، 3.0mm، 2x3mm

رنگ خانه کانکتور:

از دست دادن ورودی:

حداکثر <0.5dB، معمولی <0.3dB

خسارت بازده:

≥50dB

نام محصول:

کانکتور فیبر sc، کانکتور فیبر نوری sc، کانکتور کابل فیبر، کانکتور قابل نصب در میدان

برجسته کردن:

quick assembly connector,FTTH connector

FTTH connector

توضیحات محصول

کانکتور اس سی فیوژن اسپیل آن یک کانکتور سریع از نوع فیبر نوری است، اما نقطه اسپلایس آن در داخل انتهای کانکتور است، به طور معادل در هنگام اسپلایس کردن پگتی ها را از بین می برد.مزیت این است که نیازی به حفاظت اضافی پس از جفت شدن نیست.، مانند سینی اسپلایز، بسته شدن اسپلایز یا جعبه های توزیع. در قرارداد با طراحی اسپلایزر مکانیکی، هزینه نگهداری و عملیات کانکتور مکانیکی V-groove را صرفه جویی می کند و دوام دارد،که این مفهوم را که هزینه بالا از ماشین اسپلیس و اعمال نمی شود به ساخت FTTH.

SC Fsion Splice در ویژگی های کانکتور

هزینه های عملیاتی پایین، بهره وری بالا
به سرعت به اتصال پایان در محل دست یابید
قطعات جوش تحت فشار طراحی ساختار منحصر به فرد جدید را اتخاذ می کنند، نصب بدون تزریق چسب، بدون آسیاب، بدون مواد مصرفی
کیفیت بالا نصب، نرخ موفقیت بالا و نصب سریع، و غیره
ابعاد مکانیکی دقیق
تمام مواد مطابق با ROHS هستند
آسان حمل
کار کردن و استفاده آسان

SC Fsion Splice روی کانکتورمشخصات

مدل	YDFOSC001
نوع کانکتور	SC/UPC، SC/APC
نوع کابل	0.9mm، 2.0mm، 3.0mm، 3.1*2.0mm کابل قطره
قطر فیبر	125um ((G657A2 فیبر برهنه)
قطر کمربند تنگ	250mm
نوع فیبر	حالت تک OS1 9/125um
از دست دادن ورودی	≤0.3dB
خسارت بازده	≤50dB
فشرده سازی جامد فیبر برهنه	>250 گرم
دمای کار	-40°C-+80°C
قدرت کششی	60N (5kg برای 2 دقیقه)
آزمایش سقوط	4 متر ارتفاع زمين سيمان در يک زمان، در مجموع 3 بار

CATV SC UPC فیوژن Splice گرما کوچک شدن لوله FTTH زمینه نصب کنتاکتور 0

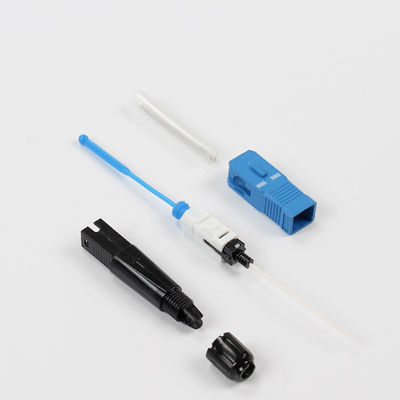

مراحل دستورالعمل جفت کردن کانکتور فیوژن

1آماده سازی

2. داخل کابيل فايبر داخل لوله هاي ضد گرما قرار بده

3. استفاده از فابر صاف stripper برای جدا کردن پوشش حدود 45mm

4. استفاده از فايبر stripper به جدا کردن لایه پوشش فیبر و تمیز کردن فیبر ، سپس قرار دادن فیبر نوری به حامل.

5. فايبر رو با چاقوي فايبر برش بده

6. نگهدارنده مونتاژ شده را در دستگاه جفت گیری فیوژن قرار دهید

7. لایه پوشش فیبر 0.9mm را جدا کنید

8. فیبر نوری را تمیز کنید و آن را در نگهدارنده از دستگاه جفت کننده فیوژن قرار دهید

9. فايبر رو با چاقوي فايبر برش بده

10. نگهدارنده رو داخل دستگاه فيوژن اسپليسر قرار بده

11بعد از اينکه دو تا ابزار نگهدارنده آماده شد، دستگاه همجوشي رو ببنديد، همجوشي رو شروع کنيد

12بعد از فيوز کردن ماشين رو باز کنيد و تمام وصل کننده ها رو با دقت در بياريد

13. داخل لوله گرما-تکلیف به دم از اتصال-spliced به دقت، سپس قرار دادن کل اتصال spliced در دستگاه فیوژن و شروع به گرم کردن

14. جدا کردن کانکتور از دستگاه فیوژن پس از حدود 90 درجه گرم کردن، و سپس خنک کردن برای حدود 5 ثانیه

به ده ها

15مونتاژ کامل

* لطفا از دستگاه ذوب کننده FTTH سفارشی استفاده کنید

* مواد مصرفی توصیه شده:

موارد زیر را ذخیره کنید

الکل دناور
بافت های بدون لنت
سواب پنبه ای
